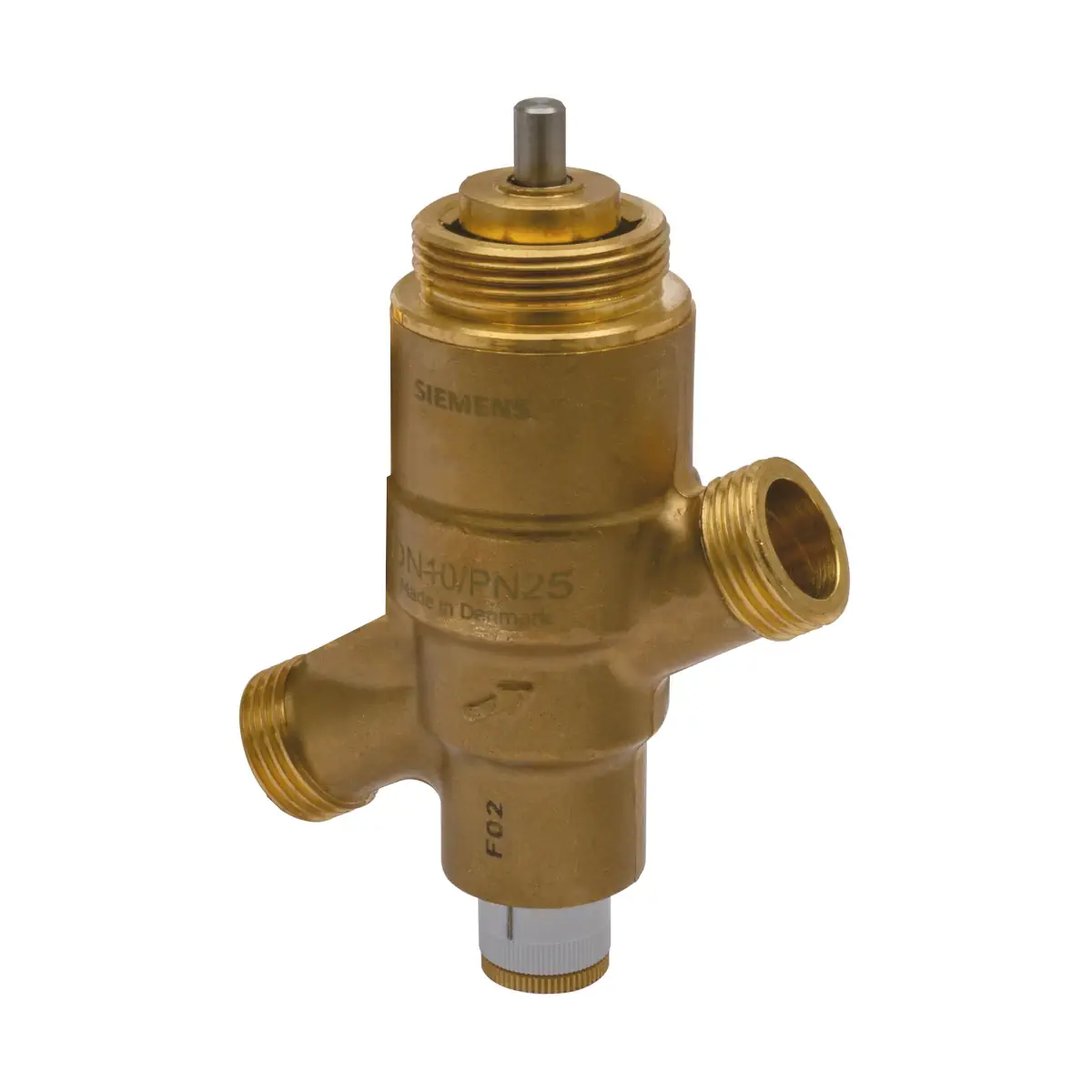

VQP46.15L0.5 Zawór Kombi gwintowany, PN25, DN15, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G¾

VQP46.15L0.5 to 2-stawny zawór PICV on/off (PN25) z rodziny Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów grzewczych i chłodniczych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie warunków pracy, niezależnie od zmian ciśnienia na zasilaniu. Wersja VQP ma gwint zewnętrzny G (ISO 228-1) i w tym wykonaniu nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQP46.15L0.5
• Numer magazynowy: S55264-V138
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Przyłącza: gwint zewnętrzny G ¾ wg ISO 228-1
• Średnica nominalna: DN 15
• Zakres nastawianego przepływu (Vmin…V100): 30…520 l/h
• Zakres różnicy ciśnienia: Δpmin…600 kPa (Δpmin zależne od nastawy; dla 30 l/h: 19 kPa)
• Punkty pomiaru ciśnienia P/T: nie
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Przyłącze siłownika: M30 x 1,5 mm (DN 10…25)

Zastosowanie

VQP46.15L0.5 jest przeznaczony do regulacji po stronie wody i automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia, przy sterowaniu 2-stawnym on/off. Może być stosowany również w strefach grzewczych (niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia itp.) oraz w obiegach zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa najpierw przez otwór o zmiennej nastawie (nastawa wstępna przepływu realizowana tarczą z podziałką), następnie przez część regulacyjną on/off sterowaną siłownikiem. Po opuszczeniu części on/off czynnik przepływa przez wbudowany regulator różnicy ciśnienia, który zapewnia utrzymanie ustawionej wartości przepływu objętościowego w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Sterowanie i współpraca z siłownikami

• Charakterystyka zaworu: 2-stawny on/off (zawór zamknięty lub całkowicie otwarty).
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć) – siłownik zamyka zawór.
• Stan bez siłownika: zawór jest całkowicie otwarty.
• Kompatybilne siłowniki (2-stawne): elektromechaniczne lub elektrotermiczne STA..65.., STP..65.. oraz SUE21P.

Nastawa wstępna przepływu

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wartość na tarczy (białe pokrętło),
• ręcznie dokręcić radełkowaną nakrętkę.

Zawór jest dobierany tak, aby typowo pracował z przepływem ok. 80% przepływu maksymalnego, pozostawiając zapas do wykorzystania w razie potrzeby.

Sterowanie ręczne (uruchomienie)

• Można zamontować pokrętło sterowania ręcznego (dostarczane z zaworem, nie jest fabrycznie zamontowane), aby zabezpieczyć trzpień i umożliwić ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Projektowanie i montaż

• Kierunek przepływu: obowiązkowy, zgodnie ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższa temperatura – mniejsze obciążenie uszczelnienia).
• Zalecenia instalacyjne: przed zaworem zaleca się montaż filtra lub odmulacza; usunąć zanieczyszczenia i pozostałości po spawaniu z rurociągów.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.

Uruchomienie – ważne ograniczenia

• Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV – zawór musi być uruchamiany z prawidłowo zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie tylko we właściwym kierunku przepływu.
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Dane techniczne (VQP46.15L0.5)

• PN: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: Δpmax 600 kPa; Δpmin zależne od nastawy (dla 30 l/h: 19 kPa)
• Przepływ objętościowy: 30…520 l/h (nastawiany)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Materiały (wybrane): korpus DZR (CW602N), trzpień i sprężyna – stal nierdzewna, wkładka on/off – PPS, uszczelnienia – EPDM / HNBR

Wymiary i masa (VQP46.15L0.5)

• Przyłącze: G ¾
• L1: 75 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,362 kg

Podsumowanie

Siemens VQP46.15L0.5 to kompaktowy zawór PICV on/off DN 15 z gwintem zewnętrznym G ¾, przeznaczony do instalacji HVAC, w których liczy się stabilny, nastawiany przepływ i automatyczne zrównoważenie hydrauliczne. Zakres regulowanego przepływu 30…520 l/h, PN25 oraz wbudowany regulator różnicy ciśnienia czynią go praktycznym rozwiązaniem do pomieszczeń i stref, sterowanych w trybie 2-stawnym.
