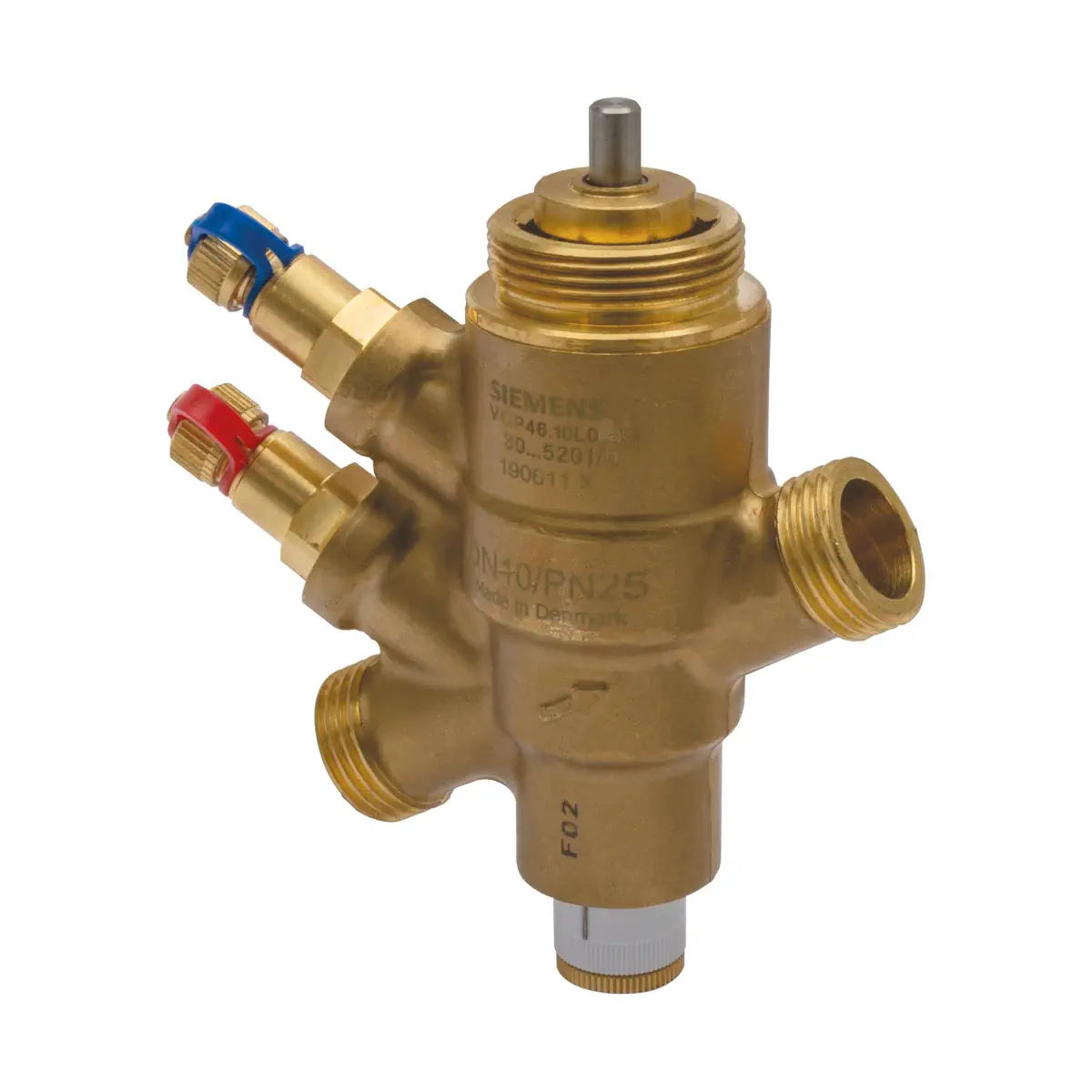

VQP46.10L0.5Q Zawór Kombi gwintowany, PN25, DN10, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G½

VQP46.10L0.5Q to 2-stawny zawór PICV (on/off) z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych, klimatyzacyjnych oraz strefowych układów ogrzewania i chłodzenia. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie pracy, niezależnie od zmian ciśnienia w instalacji. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-) do kontroli spadku ciśnienia Δp.

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.10L0.5Q
• Seria: ACVATIX™
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnienia
• Ciśnienie nominalne: PN25
• DN: 10
• Przyłącza: gwint zewnętrzny G ½ wg ISO 228-1
• Nastawa przepływu: tarcza z podziałką (nastawa wstępna)
• Zakres przepływu (nastawiany): 30…520 l/h
• Zakres różnicy ciśnienia: Δp = 17…600 kPa (Δpmin zależne od nastawy)
• Punkty pomiaru ciśnienia P/T: Tak (P+ czerwona opaska, P- niebieska opaska)
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych w instalacjach HVAC (sterowanie 2-stawne on/off).
• Do instalacji z odbiornikami takimi jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła w systemach ogrzewania i chłodzenia.
• Do stref grzewczych (np. niezależne systemy ogrzewania, apartamenty, poszczególne pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu (króciec wlotowy) przepływa przez element nastawy przepływu ustawiany tarczą z podziałką, następnie przez część on/off sterowaną siłownikiem. Po stronie wyjściowej zaworu znajduje się wbudowany regulator różnicy ciśnienia, który utrzymuje warunki pracy zapewniające stały, ustawiony przepływ objętościowy w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Wersja VQP46.10L0.5Q posiada dwa punkty pomiaru ciśnienia P/T (P+ i P-), które umożliwiają pomiar różnicy ciśnienia na zaworze PICV i sprawdzenie, czy spadek ciśnienia Δp jest wyższy niż wymagane Δpmin. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Nastawa wstępna przepływu

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika:

• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy z podziałką za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Sterowanie ręczne

• Pokrętło sterowania ręcznego może być zamontowane w celu zabezpieczenia trzpienia oraz do ręcznego sterowania zaworem podczas uruchomienia.
• Pokrętło jest dostarczane z zaworem, ale nie jest na nim zamontowane.
• Nastawa fabryczna: zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Uruchomienie i zalecenia montażowe

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza.
• Usunąć zanieczyszczenia z zaworów i przewodów (np. pozostałości po spawaniu).
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Podczas płukania i próby ciśnieniowej instalacji zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Przyłącza i punkty pomiarowe P/T (wersja Q)

• Porty P/T na korpusie zaworu: G ¼"
• Iglice: 2 mm × 40 mm
• Oznaczenie: P+ (czerwona opaska), P- (niebieska opaska)

Urządzenia współpracujące

• Siłowniki 2-stawne (on/off): STA..65.., STP..65.., SUE21P
• Pomiar Δp przez P/T: manometr ALE10 (opcjonalnie)

Dane techniczne (VQP46.10L0.5Q)

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: min. zależna od nastawy (dla zakresu 30…520 l/h: Δpmin 17…30 kPa), maks. 600 kPa
• Charakterystyka zaworu: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć); zawór bez siłownika jest całkowicie otwarty
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90 °C
• Skok nominalny (H100): 4,0 mm
• Przyłącze siłownika: M30 × 1,5 mm
• Warunki pracy: 0…55 °C, 5…95% r.h.
• Materiał korpusu/przyłączy: mosiądz DZR (CW602N)
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR
• Wymiary: L1 79 mm, L2 37 mm, H1 42 mm, H2 59 mm, H3 69 mm
• Masa: 0,442 kg

Podsumowanie

Siemens VQP46.10L0.5Q to zawór PICV PN25 z gwintem zewnętrznym G ½, przeznaczony do 2-stawnej regulacji on/off w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia stabilizuje pracę odbiornika i ułatwia hydrauliczne zrównoważenie, a punkty pomiarowe P/T pozwalają szybko zweryfikować warunki Δp na zaworze podczas uruchomienia i serwisu.
