VQP46.20F1.5Q Zawór Kombi gwintowany, PN25, DN20, V100 1500 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G1

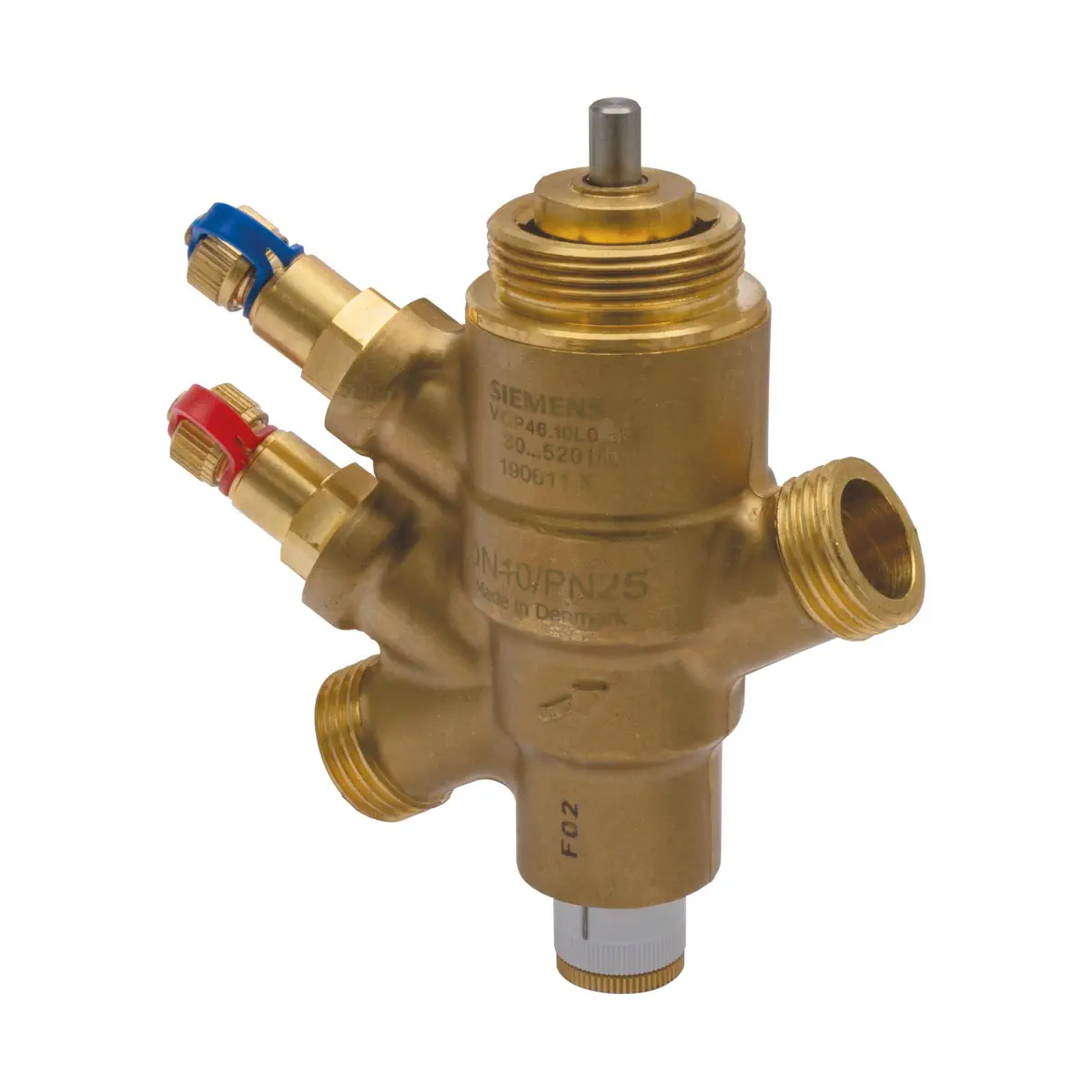

VQP46.20F1.5Q to zawór PICV 2-stawny on/off (ACVATIX™) firmy Siemens, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC) po stronie wody. Zawór posiada wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie pracy, niezależnie od zmian ciśnienia na zasilaniu. Wersja Q jest dodatkowo wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-) do kontroli różnicy ciśnienia na zaworze i weryfikacji spełnienia wymaganego Δpmin.

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.20F1.5Q
• Seria / typ: ACVATIX™ – zawór PICV 2-stawny on/off
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN 20
• Przyłącza: gwint zewnętrzny G 1 wg ISO 228-1
• Punkty pomiaru ciśnienia: tak (P/T: P+ i P-)
• Zakres nastawy przepływu (dla tego modelu): 320…1500 l/h
• Maks. różnica ciśnienia: 600 kPa
• Minimalna wymagana różnica ciśnienia: Δpmin = 35 kPa (wg tabeli nastaw przepływu)
• Kierunek działania: normalnie otwarty (wciśnij, aby zamknąć)
• Przyłącze siłownika: M30 x 1,5 mm

Zastosowanie

• Do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Do systemów strefowych i pomieszczeniowych (np. apartamenty, niezależne strefy grzewcze, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i działanie

Czynnik wpływający do zaworu przepływa przez otwór o zmiennej nastawie (nastawa wstępna realizowana tarczą z podziałką), następnie przez część on/off sterowaną siłownikiem. Za sekcją on/off znajduje się zintegrowany mechaniczny regulator różnicy ciśnienia, który stabilizuje warunki na elemencie nastawy i zapewnia utrzymanie ustawionego przepływu w całym zakresie roboczym.

Punkty pomiaru ciśnienia P/T (wersja Q)

VQP46.20F1.5Q posiada dwa porty P/T: P+ (oznaczenie czerwoną opaską) i P- (oznaczenie niebieską opaską). Umożliwiają one pomiar różnicy ciśnienia na zaworze PICV w celu sprawdzenia, czy spadek ciśnienia Δp jest wyższy od wymaganego Δpmin.

Nastawa wstępna przepływu

Wymaganą wartość przepływu ustawia się na tarczy z podziałką. Nastawa wstępna może być wykonana przed lub po zamontowaniu siłownika.

• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

• Zakres nastawianego przepływu (Vmin…V100): 320…1500 l/h
• Δpmin (wg tabeli nastaw): 35 kPa

Sterowanie i współpraca z siłownikami

• Tryb pracy: 2-stawny on/off (siłownik otwiera i zamyka sekcję on/off zaworu).
• Zawór bez siłownika: jest całkowicie otwarty.
• Kompatybilne siłowniki: elektromechaniczne lub elektrotermiczne, m.in. STA..65.., STP..65.. (2-stawne) oraz SUE21P (2-stawny).

Sterowanie ręczne

Zawór jest dostarczany z pokrętłem sterowania ręcznego (nie jest na nim zamontowane). Pokrętło służy do zabezpieczenia trzpienia oraz umożliwia ręczne sterowanie podczas uruchomienia.

• Nastawa fabryczna: zawór jest otwarty.
• Aby zamknąć zawór ręcznie, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Wskazówki montażowe i uruchomienie

• Kierunek przepływu: obowiązkowo zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższe temperatury – mniejsze obciążenie uszczelnienia).
• Zalecenia: przed zaworem zamontować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji (np. pozostałości po spawaniu).
• Nie izolować mocowania siłownika (wymagana jest cyrkulacja powietrza).
• Uruchomienie: zawór PICV musi być uruchomiony z poprawnie zamontowanym pokrętłem ręcznym lub siłownikiem; podczas płukania i próby ciśnieniowej zawory PICV muszą być otwarte.
• Δpmax na zaworze: nie może przekroczyć 600 kPa.

Dane techniczne (VQP46.20F1.5Q)

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: maks. 600 kPa; Δpmin 35 kPa (wg tabeli nastaw)
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, aby zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie dot. jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90 °C
• Skok nominalny: 4,0 mm
• Warunki pracy: 0…55 °C; 5…95% r.h. (IEC 60721-3-3, klasa 3K5)
• Przyłącze siłownika: M30 x 1,5 mm

Materiały

• Korpus / przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienie: EPDM, HNBR

Wymiary i masa

• DN: 20
• Gwint przyłączeniowy: G 1 (zewn.)
• L1: 90 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,518 kg

Podsumowanie

Siemens VQP46.20F1.5Q to zawór PICV on/off PN25 dla instalacji HVAC, który łączy 2-stawne sterowanie z automatycznym utrzymaniem zadanego przepływu dzięki wbudowanemu regulatorowi różnicy ciśnienia. Zakres nastawy 320…1500 l/h, złącza G 1 oraz punkty pomiarowe P/T (P+ i P-) czynią go praktycznym rozwiązaniem do strefowej regulacji i szybkiej diagnostyki warunków hydraulicznych na obiegu.
