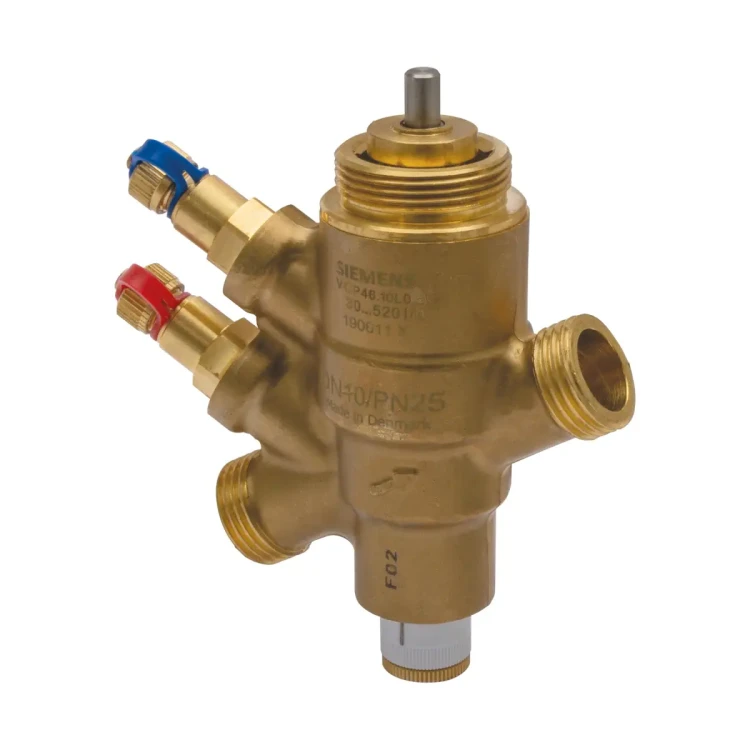

VQP46.15L0.5Q Zawór Kombi gwintowany, PN25, DN15, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G¾

VQP46.15L0.5Q to 2-stawny zawór PICV on/off (ACVATIX™) firmy Siemens do instalacji HVAC, przeznaczony do automatycznego hydraulicznego zrównoważenia oraz sterowania przepływem po stronie wody w urządzeniach końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła). Zawór posiada wbudowany mechaniczny regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie ciśnień. Wersja Q wyposażona jest w punkty pomiaru ciśnienia P/T (P+ i P-), ułatwiające kontrolę Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VQP46.15L0.5Q
• Seria / rodzina: ACVATIX™
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnienia
• Ciśnienie nominalne: PN25
• DN: 15
• Przyłącza: G ¾ (gwint zewnętrzny) wg ISO 228-1
• Punkty pomiaru ciśnienia P/T: Tak (P+ i P-)
• Zakres nastawy przepływu (dla całkowicie otwartego zaworu): 30…520 l/h
• Maks. różnica ciśnienia na zaworze: 600 kPa
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 x 1,5
• Korpus: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych.
• Instalacje ogrzewania i chłodzenia w strefach: apartamenty, niezależne obiegi, pojedyncze pomieszczenia.
• Do obiegów zamkniętych.

Budowa i działanie (PICV)

Czynnik wpływający do zaworu przepływa przez element nastawy wstępnej przepływu, a następnie przez część on/off sterowaną siłownikiem. Za sekcją on/off pracuje wbudowany regulator różnicy ciśnienia, który utrzymuje zadany przepływ w całym zakresie roboczym, niezależnie od zmian ciśnienia wlotowego (w granicach pracy zaworu).

Punkty pomiaru ciśnienia P/T (wersja Q)

VQP46.15L0.5Q posiada dwa przyłącza pomiarowe P/T: P+ (czerwona opaska) oraz P- (niebieska opaska). Umożliwiają one pomiar różnicy ciśnienia Δp na zaworze PICV i weryfikację, czy spadek ciśnienia przewyższa minimalną wymaganą różnicę Δpmin. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Nastawa wstępna przepływu

Wymaganą wartość przepływu ustawia się na tarczy nastawy. Nastawa może być wykonana przed lub po montażu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wartość na skali tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

• Zakres nastawy skali: Min. 0,2 … Max. 3,8
• Δpmin (zależnie od ustawionego przepływu): od 19 kPa (dla 30 l/h) do ok. 28 kPa (dla wyższych przepływów w zakresie 30…520 l/h)

Sterowanie ręczne

• Zawór jest dostarczany z pokrętłem sterowania ręcznego (nie jest na nim zamontowane).
• Nastawa fabryczna: zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Siłowniki współpracujące

Zawór VQP46.15L0.5Q może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi (2-stawnymi):

• STA..65.. (2-stawne)
• STP..65.. (2-stawne)
• SUE21P (2-stawny)

• Kierunek działania zaworu: normalnie otwarty (wciśnij, by zamknąć)
• Uwaga eksploatacyjna: zawór bez siłownika jest całkowicie otwarty

Dane techniczne

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: Δpmax 600 kPa; Δpmin zależne od nastawy przepływu
• Charakterystyka: 2-stawny on/off
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% (od Δpmin do 600 kPa)
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 x 1,5 mm
• Punkty pomiaru ciśnienia (porty P/T): przyłącza na korpusie zaworu G ¼"; iglice 2 mm x 40 mm

Materiały

• Korpus / przyłącza: mosiądz DZR (odporny na odcynkowanie), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Wymiary i waga

• DN: 15
• Gwint: G ¾ (zewnętrzny)
• L1: 84 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,465 kg

Montaż i uruchomienie – wskazówki

• Kierunek przepływu wskazany strzałką na korpusie jest obowiązkowy.
• Zalecany montaż na przewodzie powrotnym (niższe temperatury).
• Przed zaworem zaleca się montaż filtra lub odmulacza.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Podczas płukania i próby ciśnieniowej instalacji zawory PICV muszą być otwarte (płukanie tylko we właściwym kierunku przepływu).
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Podsumowanie

Siemens VQP46.15L0.5Q to zawór PICV on/off PN25 z wbudowanym regulatorem Δp i punktami pomiaru P/T, zaprojektowany do precyzyjnego ustawienia przepływu 30…520 l/h oraz stabilnej pracy instalacji w strefach i pomieszczeniach HVAC. Solidny korpus z mosiądzu DZR, standardowe przyłącze siłownika M30 x 1,5 i możliwość kontroli Δp przez porty P/T czynią go praktycznym rozwiązaniem do nowoczesnych układów ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym PN 25 przeznaczonym do instalacji HVAC, do obiegów zamkniętych.
• Urządzenie podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy. Dla DN 15 i grupy płynów 2 produkt nie jest oznaczany znakiem CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia osób i uszkodzenie mienia.
• Przestrzegać obowiązkowego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po spawaniu, aby zwiększyć niezawodność i trwałość zaworu.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Zawór PICV musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie może odbywać się wyłącznie we właściwym kierunku przepływu. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Uruchomienie zaworu wykonywać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa. Przekroczenie tej wartości może doprowadzić do uszkodzenia produktu.
• Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar), a dopuszczalna temperatura medium przy pracy z siłownikiem wynosi od 1 do 90 °C. Nie stosować poza zakresem parametrów podanych przez producenta.
• Produkt przeznaczony jest do stosowania z następującymi mediami: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny powrotnej otwarcie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów nie należy demontować. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Wersja VQP46.15L0.5Q jest wyposażona w punkty pomiaru ciśnienia P/T. Podczas podłączania osprzętu pomiarowego należy stosować wyłącznie rozwiązania przewidziane przez producenta i zachować ostrożność ze względu na ciśnienie w instalacji.
