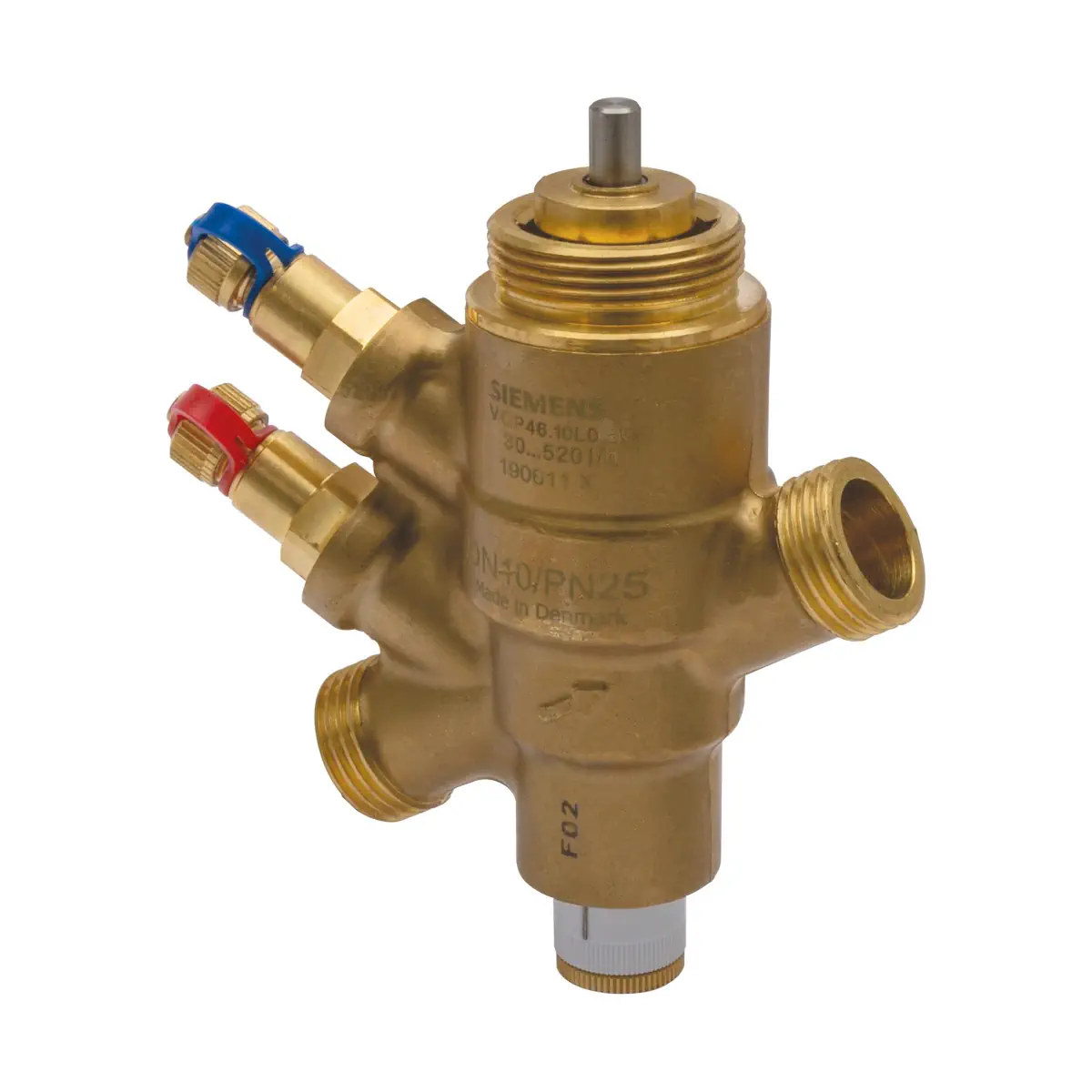

VQP46.15F1.3Q Zawór Kombi gwintowany, PN25, DN15, V100 1300 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza G¾

VQP46.15F1.3Q to 2-stawny zawór PICV on/off serii Siemens ACVATIX™ o ciśnieniu nominalnym PN25, przeznaczony do instalacji wentylacyjnych, klimatyzacyjnych oraz grzewczo-chłodniczych w układach zamkniętych. Zawór posiada wbudowany regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ niezależnie od zmian ciśnienia w instalacji. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-), które umożliwiają kontrolę spadku ciśnienia na zaworze podczas uruchomienia i serwisu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQP46.15F1.3Q
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnień
• Ciśnienie nominalne: PN25
• Przyłącza: gwint zewnętrzny G ¾ (ISO 228-1)
• Punkty pomiaru ciśnienia: tak (P/T: P+ – czerwona opaska, P- – niebieska opaska)
• Zakres nastaw przepływu (Vmin…V100): 300…1300 l/h
• Zakres różnicy ciśnień pracy: Δpmin…600 kPa (Δpmin zależne od nastawy przepływu)
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie DZR (CW602N)
• Przyłącze siłownika: M30 x 1,5

Zastosowanie

• Regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Instalacje strefowe i pomieszczeniowe (np. apartamenty, pojedyncze pomieszczenia), sterowanie 2-stawne on/off.
• Wyłącznie do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy, przepływa przez nastawę wstępną (tarcza z podziałką), a następnie przez element regulacji on/off sterowany siłownikiem. Za częścią on/off pracuje wbudowany mechaniczny regulator różnicy ciśnień, który utrzymuje wymagany przepływ objętościowy w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Punkty pomiarowe P/T (P+ i P-) umożliwiają pomiar różnicy ciśnienia na zaworze PICV w celu sprawdzenia, czy spadek ciśnienia Δp przekracza minimalną wymaganą wartość Δpmin (zależną od nastawy przepływu). Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Nastawa wstępna przepływu

Zawór umożliwia ustawienie wymaganego przepływu w zakresie 300…1300 l/h. Nastawę wstępną można wykonać przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wartość na tarczy przy pomocy białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Nastawa ma charakter nieliniowy; podczas uruchomienia należy potwierdzić zgodność nastawy z przepływem projektowym i w razie potrzeby wprowadzić korektę.

Sterowanie ręczne (uruchomienie)

• Zawór jest dostarczany w położeniu całkowitego otwarcia.
• Do zabezpieczenia trzpienia i ręcznego sterowania podczas uruchomienia można zamontować pokrętło sterowania ręcznego (dostarczane z zaworem, niezainstalowane).
• Aby zamknąć zawór ręcznie, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Siłowniki współpracujące

Zawór VQP46.15F1.3Q może współpracować z siłownikami:

• elektrotermicznymi serii STA..65.. oraz STP..65.. (2-stawne),
• elektromechanicznym SUE21P (2-stawny).

Stan zaworu przy braku zasilania zależy od zastosowanego siłownika (NZ/NO). Zawór bez siłownika jest całkowicie otwarty.

Dane techniczne (wybrane)

• Ciśnienie nominalne: PN25 (EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (ISO 7628 / EN 1333)
• Różnica ciśnień: maks. 600 kPa; min. zależna od nastawy przepływu
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki pracy (otoczenie): 0…55°C, 5…95% r.h. (IEC 60721-3-3, klasa 3K5)
• Przyłącza P/T na korpusie zaworu: G ¼
• Iglice P/T: 2 mm x 40 mm

Wymiary i masa

• DN: 15
• Gwint: G ¾ (zewnętrzny)
• L1: 84 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3: 69 mm
• Masa: 0,465 kg

Wskazówki montażowe

• Obowiązuje kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na przewodzie powrotnym (niższa temperatura, mniejsze obciążenie uszczelnienia).
• Przed zaworem zalecany filtr lub odmulacz w celu zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika – konieczna jest cyrkulacja powietrza.

Podsumowanie

Siemens VQP46.15F1.3Q to zawór PICV on/off PN25 z gwintem zewnętrznym G ¾, przeznaczony do precyzyjnego ograniczenia i stabilizacji przepływu w instalacjach HVAC. Wbudowany regulator różnicy ciśnień oraz szeroki zakres nastawy 300…1300 l/h ułatwiają hydrauliczne zrównoważenie obiegów, a punkty pomiarowe P/T pozwalają szybko zweryfikować warunki pracy zaworu podczas uruchomienia i diagnostyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VQP46.15F1.3Q – zawór On/Off PICV, PN 25, z gwintem zewnętrznym G 3/4 oraz punktami pomiaru ciśnienia P/T.
• Produkt jest osprzętem ciśnieniowym zgodnym z PED 2014/68/UE. Dla DN 15 i grupy płynów 2 nie posiada oznakowania CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie przepisów może spowodować obrażenia osób i uszkodzenie mienia.
• Zawór należy stosować wyłącznie w obiegach zamkniętych, do dopuszczalnych czynników: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody: wg VDI 2035.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem wynosi 1...90 °C. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar).
• Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi być otwarty. Płukanie instalacji może odbywać się tylko we właściwym kierunku przepływu.
• Oznaczony strzałką na korpusie kierunek przepływu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę zaworu.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenie.
• Przed zaworem należy zamontować filtr lub odmulacz. Przed uruchomieniem z zaworu i przewodów instalacji należy usunąć zanieczyszczenia oraz pozostałości po spawaniu.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Podczas uruchomienia zawór musi mieć poprawnie zamontowane pokrętło sterowania ręcznego lub siłownik. Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Przed pracami serwisowymi należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny powrotnej otwarcie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów nie należy demontować. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Model VQP46.15F1.3Q jest wyposażony w punkty pomiaru ciśnienia P/T. Podczas korzystania z osprzętu pomiarowego należy stosować elementy przewidziane przez producenta. W dokumentacji osprzętu pomiarowego ALE10 wskazano, że różnica ciśnienia większa niż 1000 kPa może uszkodzić czujnik manometru.
