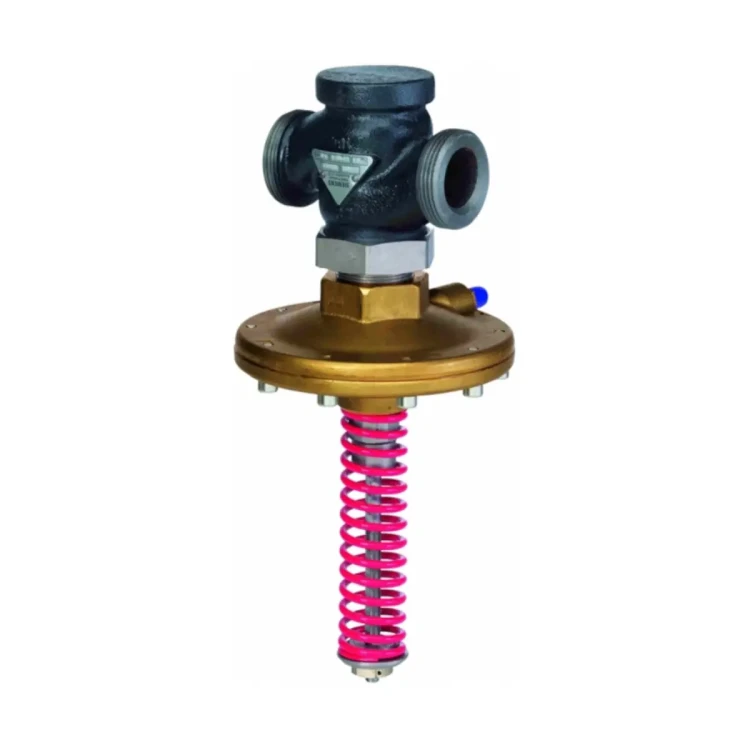

VSG519K40-21 Regulator różnicy ciśnienia o zmiennej nastawie z ograniczeniem przepływu, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN40, kvs 21 [m3/h]

Przejdź do sekcji Opinie

Siemens VSG519K40-21 to samoczynny regulator ró‌nicy ciśnienia z nastawnym ogranicznikiem przepływu do instalacji HVAC i sieci ciepłowniczych. Wersja DN40, PN25, kvs 21 m³/h, z zakresem nastawy Δpw 25–70 kPa stabilizuje pracę obiegu bez zasilania. Profilowany, odciążony ciśnieniowo grzybek z miękkim uszczelnieniem zapewnia nieszczelność <0,05% i Δpmax 1600 kPa. Praca do 150 °C; w komplecie 2 rurki impulsowe ALP16. Gwintowane przyłącze G 2¼ (ISO 228-1) oraz króćce impulsowe G¼ B ułatwiają montaż.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 5 249,50 zł
szt.
Dostępność:
5-10 dni | + kurier, paczkomat 1-2 dni
Dostawa: Kurier InPost - 0,00 zł
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł

Opis

VSG519K40-21 to samoczynnie działający regulator różnicy ciśnienia z ograniczeniem przepływu firmy Siemens, o ciśnieniu nominalnym PN25, przeznaczony do instalacji o średnicy DN40. Wyposażony w profilowany, odciążony ciśnieniowo grzybek z miękkim uszczelnieniem oraz nastawianą sprężynę, utrzymuje zadaną różnicę ciśnienia w obiegu, a jednocześnie umożliwia precyzyjne ograniczenie maksymalnego przepływu. Korpus z żeliwa sferoidalnego GJS-400-15, współczynnik kvs 21 m³/h oraz regulowana nastawa różnicy ciśnienia Δpw = 25…70 kPa sprawiają, że jest to solidne rozwiązanie do sieci ciepłowniczych i instalacji HVAC z czynnikami o temperaturze do 150 °C.

Najważniejsze cechy

  • Producent: Siemens
  • Model: VSG519K40-21
  • Typ: samoczynny regulator różnicy ciśnienia z nastawnym ogranicznikiem przepływu
  • Ciśnienie nominalne: PN25
  • Średnica nominalna: DN40
  • Nominalne natężenie przepływu (kvs): 21 m³/h
  • Zakres nastawy różnicy ciśnienia Δpw: 25…70 kPa (wersja ze zmienną nastawą z małą czerwoną sprężyną)
  • Maksymalna dopuszczalna różnica ciśnienia na regulatorze (Δpmax): 1600 kPa
  • Współczynnik korekcyjny k: 1,05 (do doboru nastawy ogranicznika przepływu)
  • Ciśnienie dopuszczalne: 2500 kPa (25 bar) w dozwolonym zakresie temperatury czynnika
  • Poziom nieszczelności: < 0,05 %
  • Współczynnik kawitacji Z: 0,6
  • Przyłącze od strony regulatora: gwint zewnętrzny G 2¼ wg ISO 228-1
  • Przyłącza rurek impulsowych: G¼ B
  • Korpus: żeliwo sferoidalne GJS-400-15
  • Grzybek, gniazdo, trzpień: stal nierdzewna
  • Membrana i uszczelnienia: EPDM
  • Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
  • Dopuszczalne media – płyny: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi i przeciwutleniaczami, woda z dodatkami wg VDI 2035
  • Dopuszczalne media – para: para niskiego ciśnienia do 0,4 MPa w dozwolonym zakresie pracy (wg wykresu ciśnienie–temperatura)
  • Temperatura czynnika: do 150 °C (zgodnie z wykresem ciśnienie–temperatura)
  • Masa: ok. 7,9 kg
  • Dostarczane w komplecie: 2 rurki impulsowe ALP16 (dł. 1600 mm, M8×1 / G¼ B)

Zastosowanie

Regulator VSG519K40-21 przeznaczony jest do stosowania jako:

  • regulator różnicy ciśnienia – utrzymujący stałą, zadaną różnicę ciśnień w obiegu,
  • nastawiany ogranicznik przepływu – ograniczający maksymalne natężenie przepływu w danym odgałęzieniu instalacji.

Stosuje się go w szczególności w:

  • sieciach ciepłowniczych,
  • instalacjach grzewczych niskiej i wysokiej temperatury,
  • instalacjach wentylacyjnych i klimatyzacyjnych (HVAC),
  • zamkniętych obiegach hydraulicznych z wodą lub wodą z dodatkami wg VDI 2035,
  • układach z parą niskiego ciśnienia do 0,4 MPa – w granicach dopuszczalnego pola pracy wg wykresu ciśnienie–temperatura.

Funkcje i działanie

Samoczynna regulacja różnicy ciśnienia

  • Regulator działa samoczynnie – nie wymaga zasilania elektrycznego.
  • Ciśnienie z przewodu zasilającego i powrotnego doprowadzane jest do komory membrany za pomocą rurek impulsowych.
  • Zmiana całkowitej różnicy ciśnienia ΔpCałkowita powoduje odkształcenie membrany, które przenoszone jest na grzybek regulacyjny.
  • Przy wzroście ΔpCałkowita grzybek przymykany jest, redukując przepływ, a przy spadku ΔpCałkowita – otwierany, zwiększając przepływ.
  • Dzięki temu utrzymywana jest nastawiona różnica ciśnienia Δpw w regulowanym obiegu.
  • Grzybek jest odciążony ciśnieniowo, więc regulowana różnica ciśnienia Δpw nie wpływa na stosunek ciśnienia wewnątrz regulatora ani na całkowitą różnicę ciśnienia ΔpCałkowita.
  • Do niezawodnej pracy wymagane jest spełnienie minimalnej całkowitej różnicy ciśnień Δpmin,całkowita w instalacji.

Nastawiany ogranicznik przepływu

  • VSG519K40-21 posiada wbudowany ogranicznik przepływu z pokrętłem nastawczym.
  • Za pomocą pokrętła ustawia się maksymalne dopuszczalne natężenie przepływu w regulowanym obiegu.
  • Nastawa opiera się na skorygowanej wartości kv, wyznaczonej z uwzględnieniem współczynnika korekcyjnego k = 1,05 dla tego modelu.
  • Odpowiednia nastawa pozwala na hydrauliczne zrównoważenie instalacji oraz ochronę odbiorników (np. wymienników ciepła) przed nadmiernym przepływem.

Zakres nastawy Δpw i sprężyna regulacyjna

  • Model VSG519K40-21 należy do wersji z małą czerwoną sprężyną regulacyjną.
  • Zakres nastawy różnicy ciśnienia Δpw wynosi 25…70 kPa.
  • Dobór nastawy Δpw powinien zapewniać pokrycie strat ciśnienia układu regulacji (zawór, wymiennik, urządzenia, przewody), zgodnie z metodą doboru przedstawioną w dokumentacji.
  • Przy wartościach docelowych Δp leżących pomiędzy zakresami różnych sprężyn, zalecany jest wybór zakresu o niższych wartościach Δpw ze względu na lepszą czułość regulatora – dotyczy to również zakresu stosowanego w modelu VSG519K40-21.

Rurki impulsowe

  • Ciśnienie z przewodów zasilającego i powrotnego doprowadzane jest do regulatora poprzez rurki impulsowe ALP...
  • W standardzie wraz z VSG519K40-21 dostarczane są dwie rurki ALP16:
    • długość: 1600 mm,
    • przyłącze od strony regulatora: M8×1,
    • przyłącze od strony instalacji: G¼ B,
    • materiał: miedź.
  • Dostępne są również dłuższe rurki ALP25 (długość 2500 mm), zamawiane oddzielnie.
  • Dla zwiększenia niezawodności zaleca się prowadzenie rurek impulsowych poziomo, co ogranicza przedostawanie się zanieczyszczeń do regulatora.

Podłączenie hydrauliczne i wyposażenie

Przyłącza regulatora

  • Przyłącze gwintowane od strony regulatora: G 2¼ (gwint walcowy wg ISO 228-1).
  • Przyłącza rurek impulsowych: G¼ B.

Śrubunki gwintowane (opcja)

Do podłączenia VSG519K40-21 do instalacji z przyłączami gwintowanymi przewidziano śrubunki:

  • ALG402 – komplet śrubunków gwintowanych do DN40:
    • przyłącze od strony regulatora: G 2¼,
    • przyłącze od strony instalacji: Rp 1½ (gwint walcowy wg ISO 7-1),
    • materiał: żeliwo ciągliwe, fosforanowane.

Śrubunki do spawania (opcja)

Dla przyłącza do rurociągów spawanych dostępne są śrubunki:

  • ALS409 – komplet śrubunków do spawania do DN40:
    • przyłącze od strony regulatora: G 2¼ (gwint wg ISO 228-1),
    • od strony instalacji: końcówki do spawania na rurę o średnicy zewnętrznej ∅48,3 mm,
    • materiał: stal.

Dane techniczne

  • Model: VSG519K40-21
  • Średnica nominalna: DN40
  • Ciśnienie nominalne: PN25
  • Nominalne natężenie przepływu (kvs): 21 m³/h (woda 5…30 °C, H100, Δp = 100 kPa)
  • Zakres nastawy różnicy ciśnienia Δpw: 25…70 kPa
  • Maksymalna dopuszczalna różnica ciśnienia Δpmax: 1600 kPa
  • Współczynnik korekcyjny k: 1,05
  • Poziom nieszczelności: < 0,05 %
  • Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
  • Współczynnik kawitacji Z: 0,6
  • Dopuszczalne czynniki:
    • Płyny: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi, z przeciwutleniaczami oraz dodatkami wg VDI 2035
    • Para: para niskiego ciśnienia do 0,4 MPa w dopuszczalnym obszarze pracy wg wykresu P–T
  • Temperatura czynnika: do 150 °C (ciśnienie robocze wg wykresu ciśnienie–temperatura, zgodnie z ISO 7005 i EN 1092)
  • Korpus: żeliwo sferoidalne GJS-400-15
  • Grzybek, gniazdo, trzpień: stal nierdzewna
  • Membrana i uszczelnienie: EPDM
  • Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
  • Przyłącza gwintowane: G… wg ISO 228-1
  • Przyłącza rurek impulsowych: G¼ B
  • Wymiary (DN40):
    • gwint od strony regulatora: G 2¼,
    • B: 14 mm,
    • L1: 140 mm,
    • L2: 139 mm,
    • L3 (całkowita długość montażowa z głowicą): 274 mm,
    • H (wysokość do osi rurek impulsowych): 119 mm,
    • masa: ok. 7,9 kg.
  • Dyrektywa dla urządzeń ciśnieniowych (PED 2014/68/EU):
    • grupa płynów 2, PN25, DN15…40 – bez oznakowania CE (uznana praktyka inżynierska, art. 4, par. 3)

Montaż i eksploatacja

  • Regulator może być montowany zarówno na przewodzie zasilającym, jak i powrotnym instalacji.
  • Jeżeli całkowita różnica ciśnienia ΔpCałkowita na regulatorze nie przekracza dwukrotności maksymalnej nastawy Δpw lub 200 kPa, zalecany jest montaż na powrocie (niższa temperatura – większa trwałość uszczelnień).
  • Przy znacznie wyższych różnicach ciśnienia zaleca się montaż na zasilaniu w celu ochrony urządzeń instalacji.
  • Regulator musi być montowany z kierunkiem przepływu zgodnym ze strzałką na korpusie.
  • Dla zapewnienia właściwej jakości medium wodnego należy przestrzegać zaleceń VDI 2035.
  • Dla zwiększenia niezawodności pracy zaleca się montaż filtra zanieczyszczeń przed regulatorem.
  • Regulator, śrubunki i rurki impulsowe można podłączyć na obiekcie bez specjalistycznych narzędzi i bez konieczności kalibracji.
  • Podczas prac serwisowych:
    • wyłączyć pompę i ewentualne zasilanie elektryczne urządzeń w obiegu,
    • zamknąć zawory odcinające,
    • zlikwidować ciśnienie w instalacji i odczekać do jej ostygnięcia,
    • w razie potrzeby odłączyć przewody elektryczne innych urządzeń.
  • Przed ponownym uruchomieniem należy upewnić się, że rurki impulsowe są prawidłowo podłączone.
  • Przy projektowaniu przyłączy rurek impulsowych należy stosować się do wymiarów i wskazówek z dokumentacji technicznej (odpowiednie średnice, głębokości i średnice otworów).
  • Po zakończeniu eksploatacji urządzenie należy zdemontować i rozdzielić na frakcje materiałowe (metal, tworzywa) zgodnie z lokalnymi przepisami dot. utylizacji.

Podsumowanie

Siemens VSG519K40-21 to solidny, samoczynny regulator różnicy ciśnienia PN25 z wbudowanym ogranicznikiem przepływu, przeznaczony do przewodów DN40 w instalacjach ciepłowniczych i HVAC. Zakres nastawy Δpw 25…70 kPa, współczynnik kvs 21 m³/h, korpus z żeliwa sferoidalnego GJS-400-15 oraz odciążony ciśnieniowo grzybek z miękkim uszczelnieniem zapewniają stabilną i bezpieczną pracę w szerokim zakresie ciśnień i temperatur. Wbudowany ogranicznik przepływu, dostarczane w komplecie rurki impulsowe ALP16 oraz możliwość wyboru odpowiednich śrubunków przyłączeniowych czynią z VSG519K40-21 kompletne rozwiązanie do precyzyjnej regulacji hydraulicznej i zabezpieczenia obiegów w nowoczesnych instalacjach grzewczych i chłodniczych.
