VVF22.100-160 Zawór przelotowy kołnierzowy, PN6, DN100, kvs 160 m3/h, współpracuje z SKC..

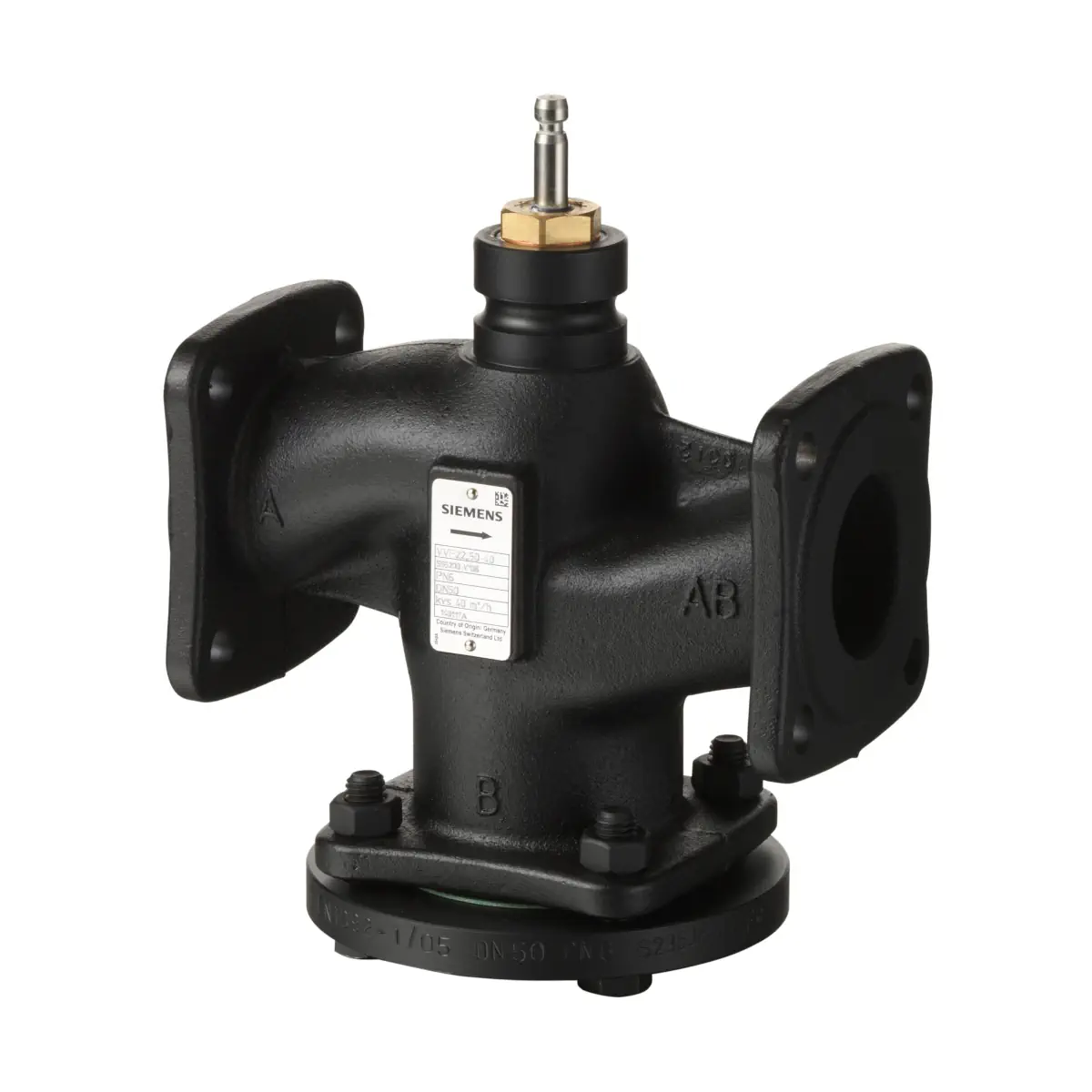

VVF22.100-160 to wysokiej klasy zawór kołnierzowy przelotowy (2-drogowy) z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Zawór ma klasę ciśnienia PN6, średnicę nominalną DN100, duży skok 40 mm oraz przepływ nominalny kvs 160 m³/h. Konstrukcja oparta jest o korpus z żeliwa szarego EN-GJL-250, a dopuszczalny zakres temperatury czynnika wynosi -10…130 °C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF22.100-160
• Typ: zawór kołnierzowy przelotowy (2-drogowy), duży skok
• Klasa ciśnienia: PN6
• Średnica nominalna: DN100
• kvs: 160 m³/h
• Temperatura czynnika: -10…130 °C
• Skok nominalny: 40 mm
• Iloraz szerokości zakresów (Sv): > 100
• Charakterystyka przepływu: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Kierunek zamykania: zamykany przeciwnie do ciśnienia
• Przyłącza: kołnierz typu 21, wykonanie B
• Korpus zaworu: EN-GJL-250 (żeliwo szare)
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Zastosowanie

VVF22.100-160 przeznaczony jest do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający w zamkniętych obiegach hydraulicznych.

Dobór siłownika (skok 40 mm)

Zawór VVF22.100-160 (skok 40 mm) może współpracować z siłownikami Siemens o skoku 40 mm: SAV.. (elektromechaniczne) oraz SKC.. (elektrohydrauliczne). Parametry techniczne związane z aplikacjami są gwarantowane wyłącznie przy zastosowaniu siłowników Siemens.

• Współpraca z SAV.. (1600 N):
  • Δps: 160 kPa
  • Δpmax: 125 kPa
• Współpraca z SKC.. (2800 N):
  • Δps: 300 kPa
  • Δpmax: 250 kPa

Czynniki i temperatura pracy

Zawór jest przeznaczony do pracy z czynnikami wodnymi w zakresie temperatury -10…130 °C. Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130 °C (dla < 0 °C wymagany ASZ6.6)
• Solanki: -10…130 °C (dla < 0 °C wymagany ASZ6.6)
• Woda demineralizowana (wg VDI2035 / SWKI_BT102-01): 1…130 °C

Zamawianie i dostawa

• Oznaczenie typu: VVF22.100-160
• Numer magazynowy: S55200-V109
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe pakowane i dostarczane są oddzielnie
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe (kołnierze wg ISO 7005)
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Jakość wody: VDI 2035
• Dyrektywa ciśnieniowa (PED): 2014/68/EU
  Grupa płynów: 2; PN6; ≤ DN100: bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska)

Wymiary i masa (DN100)

• Masa: 24,2 kg
• Długość zabudowy L1: 300 mm
• L2: 179 mm
• Kołnierz: ØD 210 mm, ØD1 144 mm, ØD2 19 mm (4x), ØK 170 mm
• Wymiary montażowe: X 170 mm, Y 160 mm
• Wysokości: H1 110 mm, H2 226,5 mm
• Wysokość całkowita H (z siłownikiem): 575 mm (SAV..), 685 mm (SKC..)

Wskazówki projektowe i montażowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura, mniejsze obciążenie dławicy trzpienia).
• Ochrona instalacji: zalecany montaż filtra zanieczyszczeń lub odmulacza przed zaworem.
• Kawitacja: możliwość ograniczenia poprzez ograniczenie różnicy ciśnienia na zaworze w zależności od temperatury czynnika oraz ciśnienia statycznego.
• Uwaga: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Podsumowanie

Siemens VVF22.100-160 to solidny zawór kołnierzowy przelotowy PN6 o parametrach DN100 i kvs 160 m³/h, przystosowany do pracy w mediach wodnych w zakresie -10…130 °C. Duży skok 40 mm i kompatybilność z siłownikami SAV.. oraz SKC.. czynią go odpowiednim wyborem do regulacji przepływu w instalacjach kotłowych, chłodniczych oraz w centralach wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy przelotowy do zamkniętych obiegów hydraulicznych, przeznaczony do stosowania wyłącznie zgodnie z dokumentacją producenta.
• Produkt jest osprzętem ciśnieniowym PN6. Dla modelu VVF22.100-160 (DN100) dokumentacja wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. Zawór uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika.
• Przed otwarciem zaworów odcinających należy upewnić się, że siłownik został prawidłowo zamontowany. Instalację napełniać tylko przy całkowicie otwartych zaworach.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia. Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego lub elementu nośnego instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy stosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór należy stosować wyłącznie z dopuszczonymi mediami i w dopuszczalnym zakresie temperatur czynnika. Dla tego modelu dokumentacja przewiduje pracę z mediami o temperaturze od -10 °C do 130 °C, zależnie od rodzaju czynnika.
• W przypadku pracy z wodą z dodatkiem środka przeciw zamarzaniu lub solanką przy temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Należy przestrzegać dopuszczalnych parametrów ciśnienia i temperatury pracy oraz wszystkich obowiązujących lokalnych przepisów.
• Aby ograniczyć ryzyko kawitacji i uszkodzenia instalacji, należy dobrać zawór i warunki pracy zgodnie z dokumentacją producenta.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
• Śruby połączeń kołnierzowych należy dokręcać krzyżowo, stopniowo, zgodnie z maksymalnym momentem dokręcania podanym w dokumentacji; po osiągnięciu temperatury pracy należy ponownie dociągnąć połączenie wymaganym momentem.
• Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu z siłownikami Siemens wskazanymi przez producenta; użycie siłowników innych producentów powoduje utratę gwarancji.
