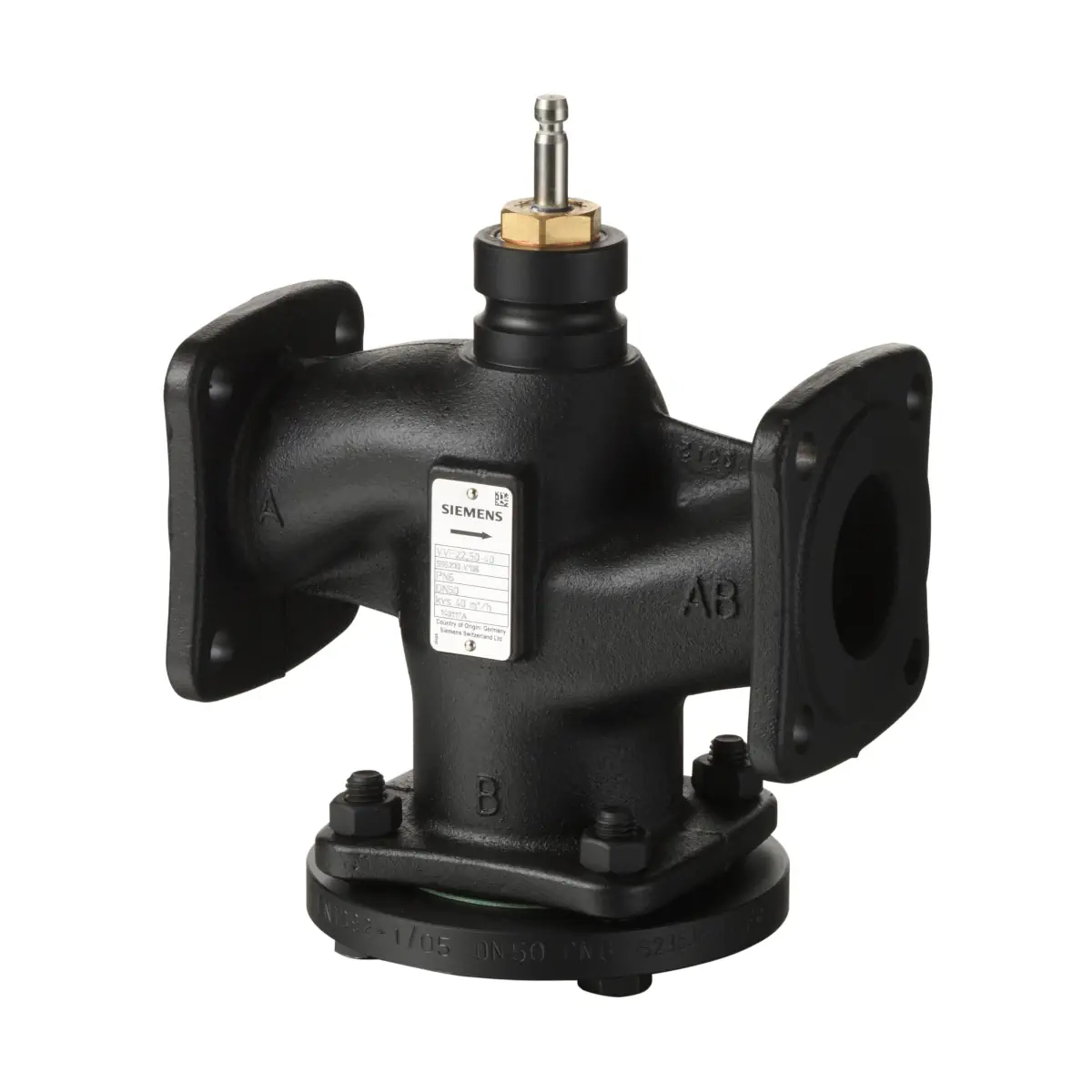

VVF22.65-63 Zawór przelotowy kołnierzowy, PN6, DN65, kvs 63 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.65-63 to wysokiej klasy zawór kołnierzowy przelotowy serii ACVATIX™ o klasie ciśnienia PN6, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wersja DN65 oferuje kvs 63 m³/h oraz duży skok 20 mm, zapewniając precyzyjną regulację w instalacjach HVAC (kotłowych, chłodniczych, grzewczych oraz w centralach wentylacyjnych i klimatyzacyjnych).

Najważniejsze cechy

• Producent: Siemens
• Model: VVF22.65-63
• Typ: zawór kołnierzowy przelotowy (2-drogowy)
• Seria: ACVATIX™ VVF22..
• Średnica nominalna: DN65
• Klasa ciśnienia: PN6
• Przepływ nominalny (kvs): 63 m³/h
• Temperatura czynnika: -10…130 °C
• Skok nominalny: 20 mm (dla DN do 80)
• Iloraz szerokości zakresów (Sv): > 100 (od DN 40)
• Kołnierz: typ 21, wykonanie B
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs

Zastosowanie

VVF22.65-63 przeznaczony jest do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający, w zamkniętych obiegach hydraulicznych.

Współpraca z siłownikami

Zawory serii VVF22.. mogą współpracować z siłownikami Siemens: elektromechanicznymi SAX.., SAV.. oraz elektrohydraulicznymi SKD.., SKB.., SKC... Dla modelu VVF22.65-63 obowiązuje skok zaworu 20 mm (dobór siłownika zgodnie ze skokiem).

Budowa i działanie

• Rodzaj zaworu: przelotowy (kanał regulacyjny A → AB)
• Kierunek domykania: zawór zamykany przeciwnie do ciśnienia
• Sprawdzenie działania (kanał A → AB): wysuwanie trzpienia zaworu – zamykanie, wsuwanie trzpienia – otwieranie

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa
• ngl: 3 wg VDI / VDE 2173

Dopuszczalne czynniki (przykładowe zakresy z karty)

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…130 °C oraz -10…130 °C
• Solanki: -5…130 °C oraz -10…130 °C
• Woda demineralizowana (wg VDI2035 / SWKI_BT102-01): 1…130 °C

Do czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.

Materiały

• Korpus zaworu: EN-GJL-250
• Kołnierz zaślepiający: S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu

Wymiary i masa (DN65)

• Masa: 11,9 kg
• ØD: 160 mm
• ØD1: 108 mm
• ØD2: 14 mm (4x)
• L1: 240 mm
• L2: 142,5 mm
• ØK: 130 mm
• X: 129 mm
• Y: 122 mm
• H1: 75 mm
• H2: 171,55 mm

Wskazówki montażowe i eksploatacyjne

• Preferowany jest montaż zaworu na powrocie (niższa temperatura, mniejsze obciążenie dławicy trzpienia).
• Zalecany jest filtr zanieczyszczeń lub odmulacz przed zaworem.
• Możliwość ograniczenia ryzyka kawitacji poprzez odpowiednie ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika oraz ciśnienia statycznego).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpienie są sztywno połączone we wszystkich położeniach.

Dostawa i zamawianie

• Oznaczenie typu: VVF22.65-63
• Numer magazynowy: S55200-V107
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.65-63 to solidny zawór kołnierzowy przelotowy DN65 o kvs 63 m³/h, przystosowany do pracy z mediami o temperaturze -10…130 °C w instalacjach HVAC. Żeliwny korpus EN-GJL-250, duży skok 20 mm oraz precyzyjna charakterystyka regulacji czynią go sprawdzonym wyborem do układów grzewczych i chłodniczych, gdzie wymagana jest stabilna regulacja lub pewne odcięcie przepływu.
