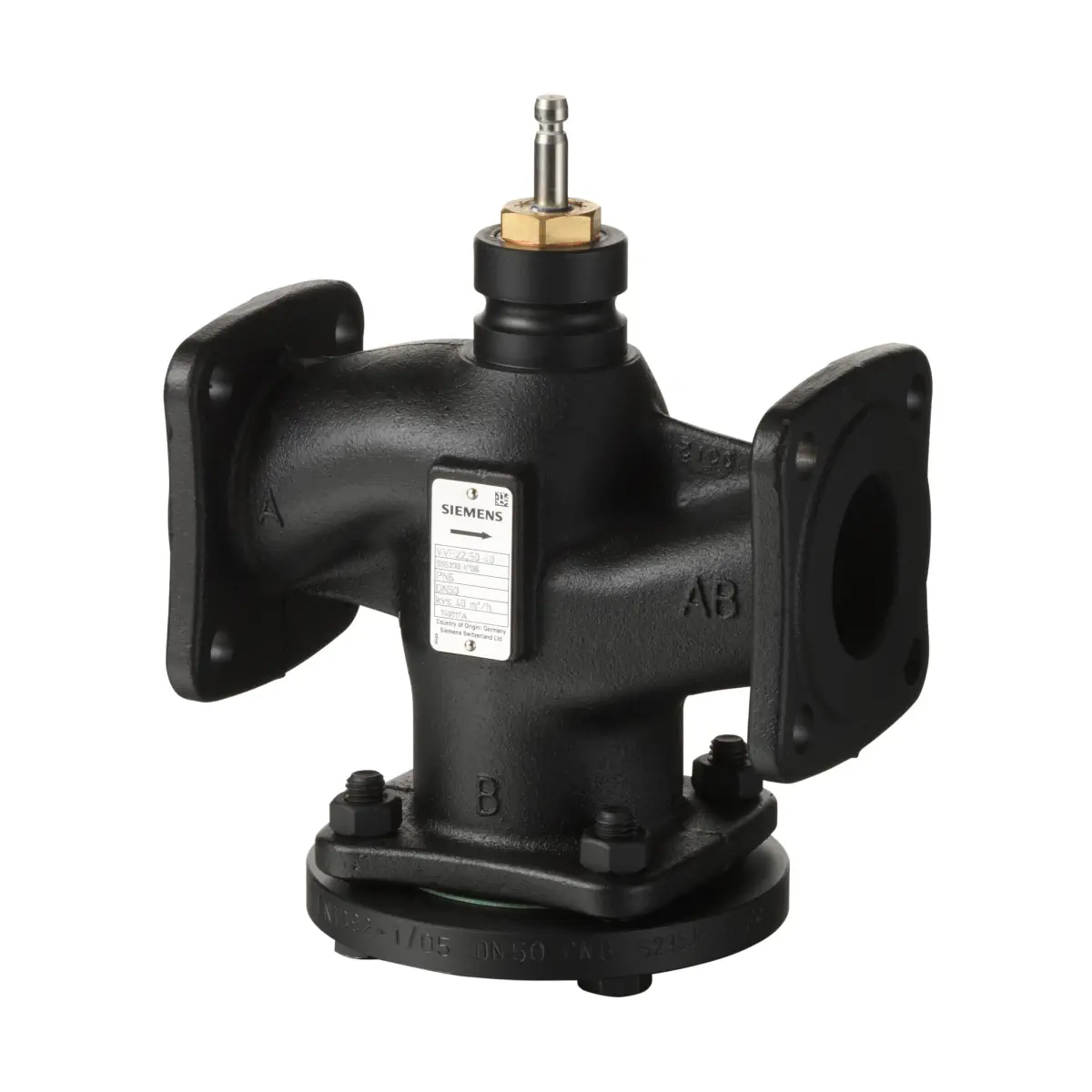

VVF22.25-4 Zawór przelotowy kołnierzowy, PN6, DN25, kvs 4 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.25-4 to wysokiej klasy zawór kołnierzowy przelotowy (2-drogowy) z typoszeregu ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Zawór ma średnicę DN25, klasę ciśnienia PN6 oraz współczynnik przepływu kvs 4 m³/h. Korpus wykonano z żeliwa szarego EN-GJL-250, a dopuszczalna temperatura czynnika wynosi -10…130°C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF22.25-4
• Numer magazynowy: S55200-V101
• Typ: zawór kołnierzowy przelotowy (2-drogowy), długi skok
• Zastosowanie: zawór regulacyjny lub odcinający do instalacji kotłowych, chłodniczych, grup grzewczych, central wentylacyjnych i klimatyzacyjnych
• Obieg: wyłącznie zamknięte obiegi hydrauliczne
• Średnica nominalna: DN25
• Klasa ciśnienia: PN6
• kvs: 4 m³/h
• Iloraz szerokości zakresów (Sv): > 50
• Temperatura czynnika: -10…130°C
• Skok nominalny: 20 mm
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Przyłącza: kołnierz typu 21, wykonanie B
• Kierunek działania: zamykany przeciwnie do ciśnienia

Zastosowanie

Siemens VVF22.25-4 jest przeznaczony do zastosowań w automatyce budynkowej i przemysłowej, m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Dopuszczalne czynniki

• zimna woda
• gorąca woda niskiej temperatury
• woda z dodatkiem środka przeciw zamarzaniu (dla temperatur czynnika poniżej 0°C wymagany podgrzewacz trzpienia)
• solanki (dla temperatur czynnika poniżej 0°C wymagany podgrzewacz trzpienia)
• woda demineralizowana wg VDI2035 / SWKI_BT102-01

Współpraca z siłownikami

Zawór VVF22.25-4 może współpracować z siłownikami Siemens:

• elektromechanicznymi SAX..
• elektrohydraulicznymi SKD.., SKB.., SKC..

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór pracuje z siłownikami Siemens wskazanymi jako urządzenia współpracujące dla tej grupy produktów.

Charakterystyka i działanie

• Charakterystyka przepływu: 0…30% skoku – liniowa, 30…100% skoku – stałoprocentowa
• ngl: 3 wg VDI / VDE 2173
• Sprawdzenie działania (A→AB): wysuwanie trzpienia zaworu – zamykanie, wsuwanie trzpienia – otwieranie

Materiały

• Korpus zaworu: EN-GJL-250
• Kołnierz zaślepiający: S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C

Wymiary (DN25)

• Długość zabudowy L1: 150 mm
• L2: 99 mm
• ØD: 100 mm
• ØD1: 58 mm
• ØD2: 11 mm (4 otwory)
• ØK: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm
• Masa: 4,1 kg

Wskazówki montażowe i uruchomienie

• Preferowany jest montaż zaworu na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Przed zaworem należy zamontować filtr zanieczyszczeń lub odmulacz oraz usunąć z instalacji zanieczyszczenia (np. odpryski po spawaniu).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika oraz upewnieniu się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.

Dostawa i zamawianie

• Oznaczenie typu: VVF22.25-4
• Numer magazynowy: S55200-V101
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.25-4 to trwały zawór kołnierzowy przelotowy PN6 o parametrach DN25 i kvs 4 m³/h, zaprojektowany do precyzyjnej regulacji lub niezawodnego odcięcia przepływu w instalacjach HVAC. Długi skok 20 mm, niska nieszczelność kanału regulacyjnego oraz solidna konstrukcja z korpusem z EN-GJL-250 sprawiają, że jest to sprawdzone rozwiązanie do pracy w zamkniętych obiegach hydraulicznych w zakresie temperatur -10…130°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VVF22.25-4 – zawór kołnierzowy przelotowy, PN6, DN25, kvs 4 m³/h, do zamkniętych obiegów hydraulicznych.
• Zgodnie z dokumentacją producenta dla osprzętu ciśnieniowego do DN100 produkt nie jest oznaczany znakiem CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie osoby wykwalifikowane, zgodnie z dokumentacją producenta.
• Produkt należy montować wyłącznie w instalacjach zgodnych z jego przeznaczeniem, jako zawór regulacyjny lub odcinający w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych.
• Dopuszczalna temperatura czynnika dla modelu VVF22.25-4 wynosi od -10 °C do +130 °C. Praca poza tym zakresem jest niedopuszczalna.
• W przypadku czynników o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu i rurociągów oraz przewidzieć filtr zanieczyszczeń lub odmulacz przed zaworem.
• Nie używać zaworu jako punktu stałego, podparcia ani elementu do przenoszenia obciążeń instalacji.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek. Do montażu należy użyć odpowiednich elementów montażowych zgodnych z dokumentacją.
• Montaż kołnierzowy należy wykonywać z użyciem uszczelki między kołnierzami oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z momentami dokręcania podanymi przez producenta.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Zawory odcinające instalacji można otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Nie izolować termicznie uchwytu/konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Podczas prac serwisowych należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie elektryczne współpracującego siłownika, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Demontaż siłownika z zaworu jest dopuszczalny dopiero po całkowitym obniżeniu ciśnienia w rurociągu.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Parametry techniczne deklarowane przez producenta są gwarantowane tylko przy współpracy z kompatybilnymi siłownikami Siemens wskazanymi w dokumentacji. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
