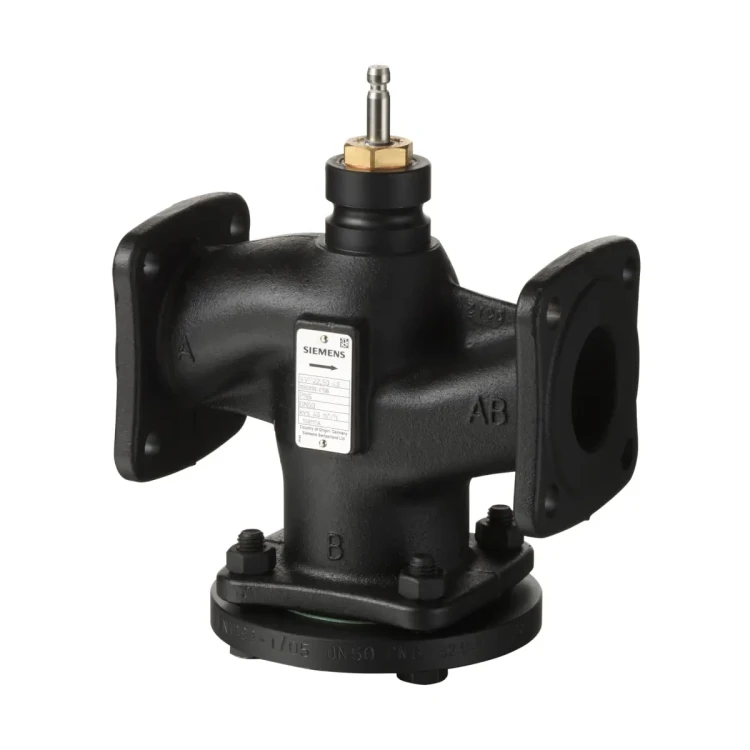

VVF22.25-10 Zawór przelotowy kołnierzowy, PN6, DN25, kvs 10 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.25-10 to wysokiej klasy zawór przelotowy kołnierzowy (2-drogowy) Siemens z rodziny ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Model ma średnicę DN25, współczynnik przepływu kvs 10 m³/h oraz jest przystosowany do czynników o temperaturze -10…130 °C. Zawór posiada korpus z żeliwa szarego EN-GJL-250, przyłącza kołnierzowe PN6 (kołnierz typu 21, wykonanie B) i może współpracować z siłownikami Siemens o skoku 20 mm (SAX.., SKD.., SKB..).

Najważniejsze cechy

• Producent: Siemens
• Model: VVF22.25-10
• Numer magazynowy: S55200-V103
• Typ: zawór przelotowy kołnierzowy (2-drogowy), PN6
• Średnica nominalna: DN25
• kvs: 10 m³/h (dla zimnej wody 5…30 °C przy Δp = 100 kPa)
• Skok nominalny zaworu: 20 mm
• Iloraz szerokości zakresów (Sv): > 50
• Temperatura czynnika: -10…130 °C
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu
• Charakterystyka przepływu: 0…30% skoku – liniowa; 30…100% – stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs

Zastosowanie

VVF22.25-10 przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający w zamkniętych obiegach hydraulicznych.

Współpraca z siłownikami (skok 20 mm)

Zawór może współpracować z siłownikami Siemens o skoku 20 mm:

• SAX.. (elektromechaniczne, siła nominalna 800 N)
• SKD.. (elektrohydrauliczne, siła nominalna 1000 N)
• SKB.. (elektrohydrauliczne, siła nominalna 2800 N)

• Maks. dopuszczalna różnica ciśnienia do niezawodnego zamknięcia (Δps): 600 kPa (dla SAX.. / SKD.. / SKB..)
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 300 kPa (dla SAX.. / SKD.. / SKB..)

Czynniki robocze

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Solanki: -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Woda demineralizowana: 1…130 °C (wg VDI 2035 / SWKI_BT102-01)

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0 °C.

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe (kołnierz typu 21, wykonanie B)
• Temperatura czynnika: -10…130 °C
• Charakterystyka zaworu: 0…30% liniowa, 30…100% stałoprocentowa, ngl = 3 (VDI/VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Jakość wody: VDI 2035
• Dyrektywa dla urządzeń ciśnieniowych: 2014/68/EU (grupa płynów 2, PN6, ≤ DN100 bez oznaczania CE zgodnie z Art. 4, par. 3 – uznana praktyka inżynierska)

Wymiary (DN25) i masa

• Masa: 4,1 kg
• Długość zabudowy L1: 150 mm
• L2: 99 mm
• Średnica kołnierza D: 100 mm
• Rozstaw otworów D1: 58 mm
• Otwory D2: 11 mm (4x)
• K: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm
• Wysokość H z siłownikiem: SAX.. – 479 mm, SKD.. – 537 mm, SKB.. – 612 mm

Dostawa i zamawianie

• Oznaczenie typu: VVF22.25-10
• Numer magazynowy: S55200-V103
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Wskazówki montażowe i eksploatacyjne

• Preferowany jest montaż zaworu na powrocie (niższa temperatura, mniejsze obciążenie dławicy trzpienia).
• W celu zapewnienia prawidłowej pracy zaleca się montaż przed zaworem filtra zanieczyszczeń lub odmulacza oraz usunięcie z instalacji zanieczyszczeń i odprysków.
• Możliwość ograniczenia ryzyka kawitacji poprzez ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika i sprawdzeniu sztywnego połączenia trzpieni w całym zakresie pracy.

Podsumowanie

Siemens VVF22.25-10 (S55200-V103) to solidny zawór przelotowy kołnierzowy PN6 o parametrach DN25 i kvs 10 m³/h, zaprojektowany do precyzyjnej regulacji lub pewnego odcięcia przepływu w instalacjach HVAC pracujących w zamkniętych obiegach. Trwała konstrukcja (EN-GJL-250), niski przeciek oraz kompatybilność z siłownikami Siemens o skoku 20 mm sprawiają, że jest to niezawodny wybór do instalacji grzewczych i chłodniczych.
