VVF22.25-6.3 Zawór przelotowy kołnierzowy, PN6, DN25, kvs 6,3 m3/h, współpracuje z SAX.., SKD.., SKB..

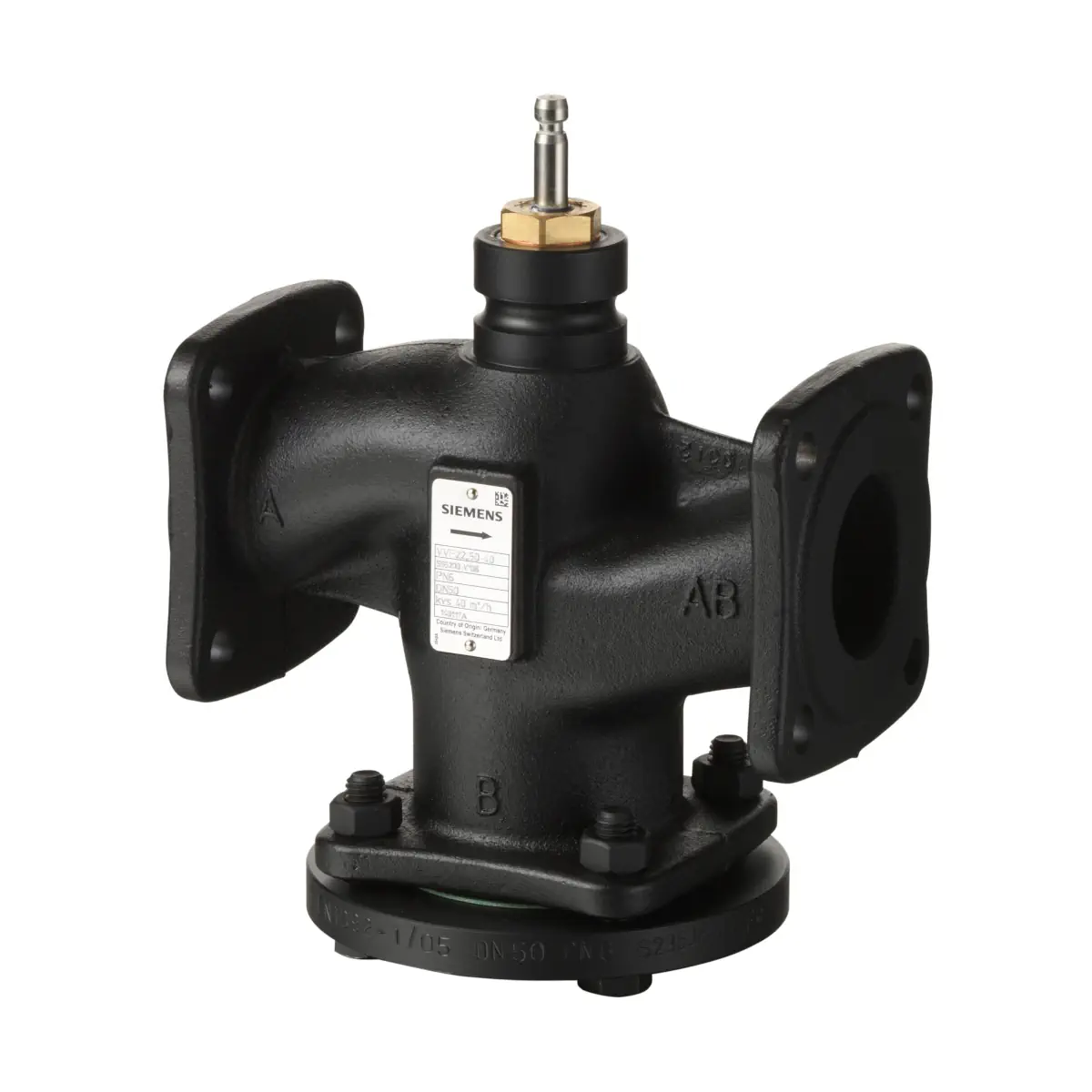

VVF22.25-6.3 to wysokiej klasy zawór kołnierzowy przelotowy z typoszeregu ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wykonanie PN6, średnica nominalna DN25 oraz wartość kvs 6,3 m³/h sprawiają, że jest to uniwersalne rozwiązanie do instalacji kotłowych, chłodniczych, grup grzewczych oraz central wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ VVF22..
• Model: VVF22.25-6.3
• Numer magazynowy: S55200-V102
• Typ: zawór przelotowy kołnierzowy
• Klasa ciśnienia: PN6
• DN: 25
• kvs: 6,3 m³/h
• Iloraz szerokości zakresów (Sv): > 50
• Temperatura czynnika: -10…130 °C
• Skok nominalny (dla DN25): 20 mm
• Kołnierz: typ 21, wykonanie B
• Zamykany przeciwnie do ciśnienia

Zastosowanie

Zawór VVF22.25-6.3 jest przeznaczony do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający, w zamkniętych obiegach hydraulicznych.

Budowa i charakterystyka regulacji

• Wykonanie przelotowe: przepływ w kanale A → AB.
• Charakterystyka zaworu: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs.
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Kompatybilne siłowniki (dla skoku 20 mm)

VVF22.25-6.3 (skok 20 mm) może współpracować z siłownikami Siemens:

• SAX.. – siłowniki elektromechaniczne, 800 N
• SKD.. – siłowniki elektrohydrauliczne, 1000 N
• SKB.. – siłowniki elektrohydrauliczne, 2800 N

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór stosowany jest z siłownikami Siemens wymienionymi w dokumentacji.

Czynniki robocze i temperatura

• Zakres temperatury czynnika: -10…130 °C
• Dopuszczalne czynniki: zimna woda, gorąca woda niskiej temperatury, woda demineralizowana (wg VDI2035 / SWKI_BT102-01), woda z dodatkiem środka przeciw zamarzaniu, solanki.
• Praca poniżej 0 °C: wymagany podgrzewacz trzpienia ASZ6.6 (S55845-Z108).

Materiały

• Korpus zaworu: żeliwo szare EN-GJL-250
• Kołnierz zaślepiający (VVF..): S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz / brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN25)

• Masa: 4,1 kg
• B: 11 mm
• Ø D: 100 mm
• Ø D1: 58 mm
• Ø D2: 11 mm (4x)
• L1: 150 mm
• L2: 99 mm
• Ø K: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm
• Wysokość H z siłownikiem: SAX.. 479 mm / SKD.. 537 mm / SKB.. 612 mm

Zamawianie i dostawa

• Oznaczenie typu: VVF22.25-6.3
• Numer magazynowy: S55200-V102
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.25-6.3 to solidny, kołnierzowy zawór przelotowy PN6 o parametrach DN25 i kvs 6,3 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC. Żeliwny korpus EN-GJL-250, skok 20 mm oraz zgodność z siłownikami SAX.. / SKD.. / SKB.. czynią go sprawdzonym wyborem do aplikacji grzewczych i chłodniczych w zamkniętych układach hydraulicznych.

Pliki do pobrania:
VVF22.25-6.3 Karta katalogowa
VVF22.25-6.3 Instrukcja montażu
