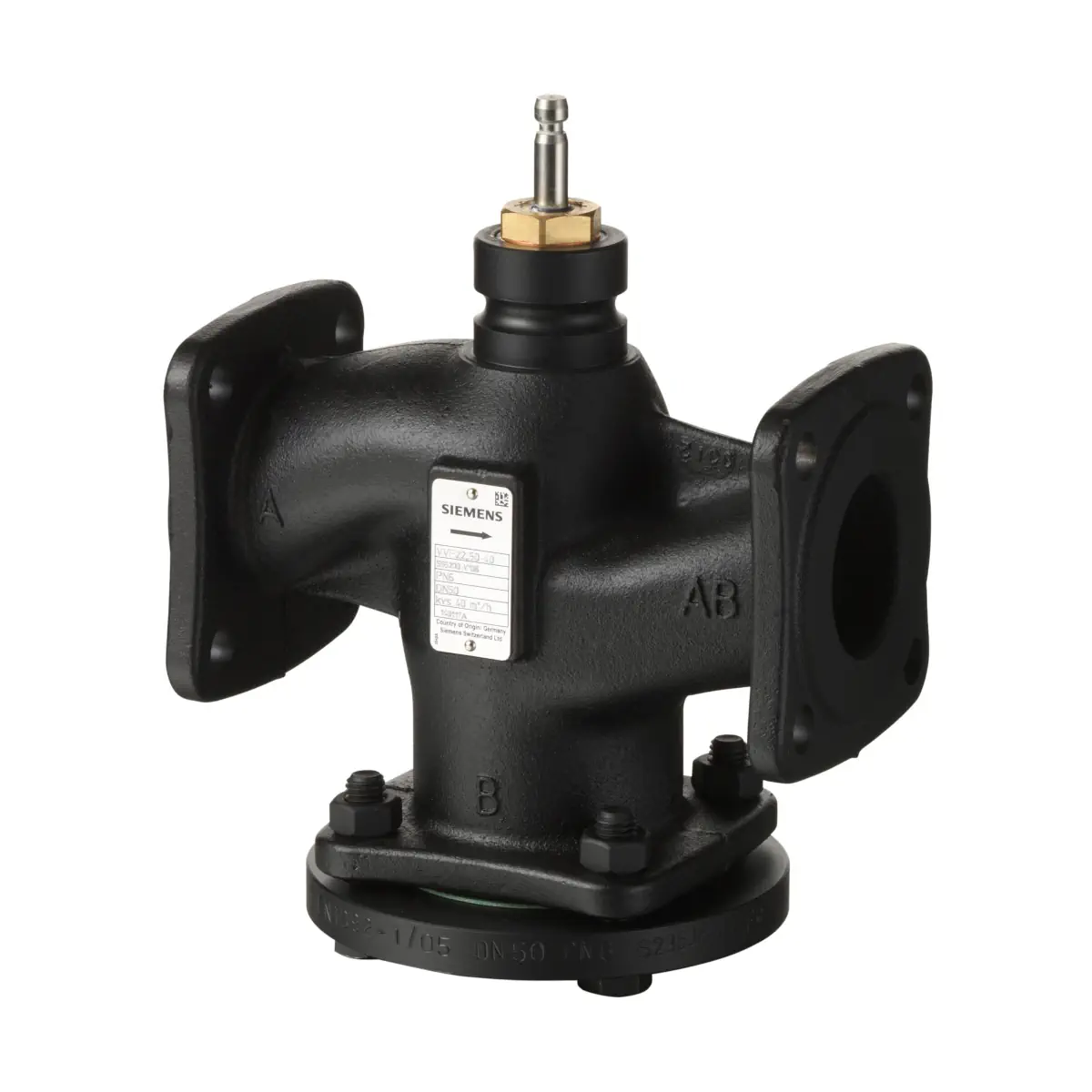

VVF22.80-100 Zawór przelotowy kołnierzowy, PN6, DN80, kvs 100 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.80-100 to kołnierzowy zawór przelotowy (2‑drogowy) PN6 z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wersja DN80 oferuje kvs 100 m³/h, nominalny skok 20 mm oraz korpus z żeliwa szarego EN‑GJL‑250 do czynników o temperaturze -10…130 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF22.80-100
• Numer magazynowy: S55200-V108
• Typ: zawór kołnierzowy przelotowy (2‑drogowy), duży skok
• Klasa ciśnienia: PN6
• Średnica nominalna: DN80
• Wartość kvs: 100 m³/h
• Temperatura czynnika: -10…130 °C
• Iloraz szerokości zakresów (Sv): > 100 (dla DN ≥ 40)
• Skok nominalny: 20 mm (dla DN ≤ 80)
• Charakterystyka: 0…30% skoku liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Przyłącza: kołnierz typu 21, wykonanie B (kołnierze wg ISO 7005)
• Kierunek zamykania: zamykany przeciwnie do ciśnienia

Zastosowanie

VVF22.80-100 jest przeznaczony do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający w zamkniętych obiegach hydraulicznych.

Medium i zakresy temperatur

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda demineralizowana: 1…130 °C (wg VDI2035 / SWKI_BT102-01)
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130 °C
• Solanki: -10…130 °C

Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.

Współpraca z siłownikami

Zawór VVF22.80-100 może współpracować z siłownikami: elektromechanicznymi SAX.., SAV.. oraz elektrohydraulicznymi SKD.., SKB.., SKC...

• Wymagany skok zaworu: 20 mm (dla DN80) – dobierać siłownik zgodny ze skokiem zaworu.

Funkcja i charakterystyka regulacji

• Przebieg charakterystyki: 0…30% skoku – liniowa; 30…100% skoku – stałoprocentowa.
• Dla zaworów o większych wartościach kvs charakterystyka jest zoptymalizowana na maksymalny przepływ objętościowy kV100; dla kvs 100 m³/h optymalizacja obowiązuje od 70% skoku.

Sprawdzenie działania (kanał A → AB)

• Wysuwanie trzpienia zaworu: zamykanie
• Wsuwanie trzpienia zaworu: otwieranie

Budowa i materiały

• Korpus zaworu: EN-GJL-250
• Kołnierz zaślepiający: S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN80)

• Masa: 17,1 kg
• B: 16 mm
• ØD: 190 mm
• ØD1: 124 mm
• ØD2: 19 mm (4x)
• L1: 260 mm
• L2: 157 mm
• ØK: 150 mm
• X: 154 mm
• Y: 146 mm
• H1: 75 mm
• H2: 171,55 mm
• Wysokość H z siłownikiem: SAX.. 517 mm; SKD.. 575 mm; SKB.. 650 mm; SAV.. 540 mm

Wskazówki do projektowania i montażu

• Preferowany jest montaż zaworu na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Zalecany montaż filtra zanieczyszczeń lub odmulacza przed zaworem.
• Możliwość ograniczenia kawitacji poprzez ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpienie siłownika i zaworu muszą być sztywno połączone we wszystkich położeniach.

Dostawa i wyposażenie dodatkowe

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Wyposażenie dodatkowe: ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia wymagany dla czynników o temperaturze < 0 °C.

Podsumowanie

Siemens VVF22.80-100 (DN80, kvs 100 m³/h, PN6) to solidny, kołnierzowy zawór przelotowy do instalacji HVAC w zamkniętych obiegach hydraulicznych. Zakres pracy -10…130 °C, precyzyjna charakterystyka regulacji oraz możliwość współpracy z siłownikami Siemens z rodzin SAX../SAV../SKD../SKB../SKC.. czynią go uniwersalnym wyborem do układów grzewczych i chłodniczych o większych przepływach.

Pliki do pobrania:
VVF22.80-100 Karta katalogowa
VVF22.80-100 Instrukcja montażu
