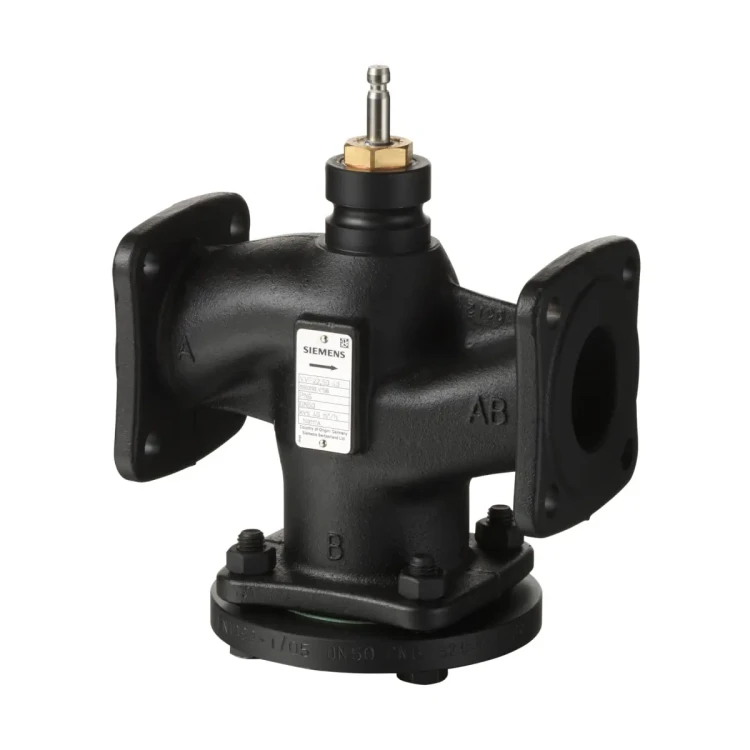

VVF22.40-16 Zawór przelotowy kołnierzowy, PN6, DN40, kvs 16 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.40-16 to wysokiej klasy zawór kołnierzowy przelotowy z typoszeregu Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wersja DN40 oferuje kvs 16 m³/h, klasę ciśnienia PN6 oraz pracę z mediami o temperaturze -10…130°C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ VVF22..
• Model: VVF22.40-16
• Numer magazynowy: S55200-V104
• Typ zaworu: kołnierzowy przelotowy
• Klasa ciśnienia: PN6
• Średnica nominalna: DN40
• Współczynnik przepływu: kvs 16 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika: -10…130°C
• Kołnierz: typ 21, wykonanie B
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Korpus zaworu: żeliwo szare EN-GJL-250

Zastosowanie

VVF22.40-16 przeznaczony jest do stosowania w instalacjach HVAC i energetyce budynkowej, m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,
• zamkniętych obiegach hydraulicznych.

Media i zakresy temperatury

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130°C (dla temperatur < 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Solanki: -10…130°C (dla temperatur < 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Woda demineralizowana: 1…130°C (wg VDI2035 / SWKI_BT102-01)

Budowa i charakterystyka regulacji

• Zawór przelotowy: przepływ w kanale A → AB.
• Kierunek zamykania: zamykany przeciwnie do ciśnienia.
• Charakterystyka zaworu: 0…30% skoku – liniowa, 30…100% skoku – stałoprocentowa (ngl = 3 wg VDI / VDE 2173).

Współpraca z siłownikami

Zawór VVF22.40-16 może współpracować z siłownikami Siemens: SAX.., SAV.. oraz elektrohydraulicznymi SKD.., SKB.., SKC...

Materiały

• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz / brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN40)

• Masa: 6,5 kg
• Długość zabudowy L1: 180 mm
• L2: 116 mm
• Kołnierz: ØD 130 mm; ØD1 78 mm; otwory ØD2 14 mm (4x)
• ØK: 100 mm
• X: 106 mm
• Y: 101 mm
• H1: 37 mm
• H2: 133,5 mm

Wskazówki montażowe (praktyczne)

• Preferowany jest montaż na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Dla zapewnienia trwałej i poprawnej pracy zalecany jest filtr zanieczyszczeń lub odmulacz przed zaworem.
• W celu ograniczenia ryzyka kawitacji należy ograniczać różnicę ciśnienia na zaworze zależnie od temperatury czynnika i ciśnienia statycznego.

Zamawianie i dostawa

• Oznaczenie typu: VVF22.40-16
• Numer magazynowy: S55200-V104
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.40-16 to solidny, kołnierzowy zawór przelotowy PN6 o średnicy DN40 i kvs 16 m³/h, przeznaczony do regulacji lub odcinania przepływu wody i roztworów w instalacjach HVAC. Żeliwny korpus EN-GJL-250, niski przeciek kanału regulacyjnego oraz skok 20 mm czynią go pewnym wyborem do wymagających zastosowań w zamkniętych obiegach.
