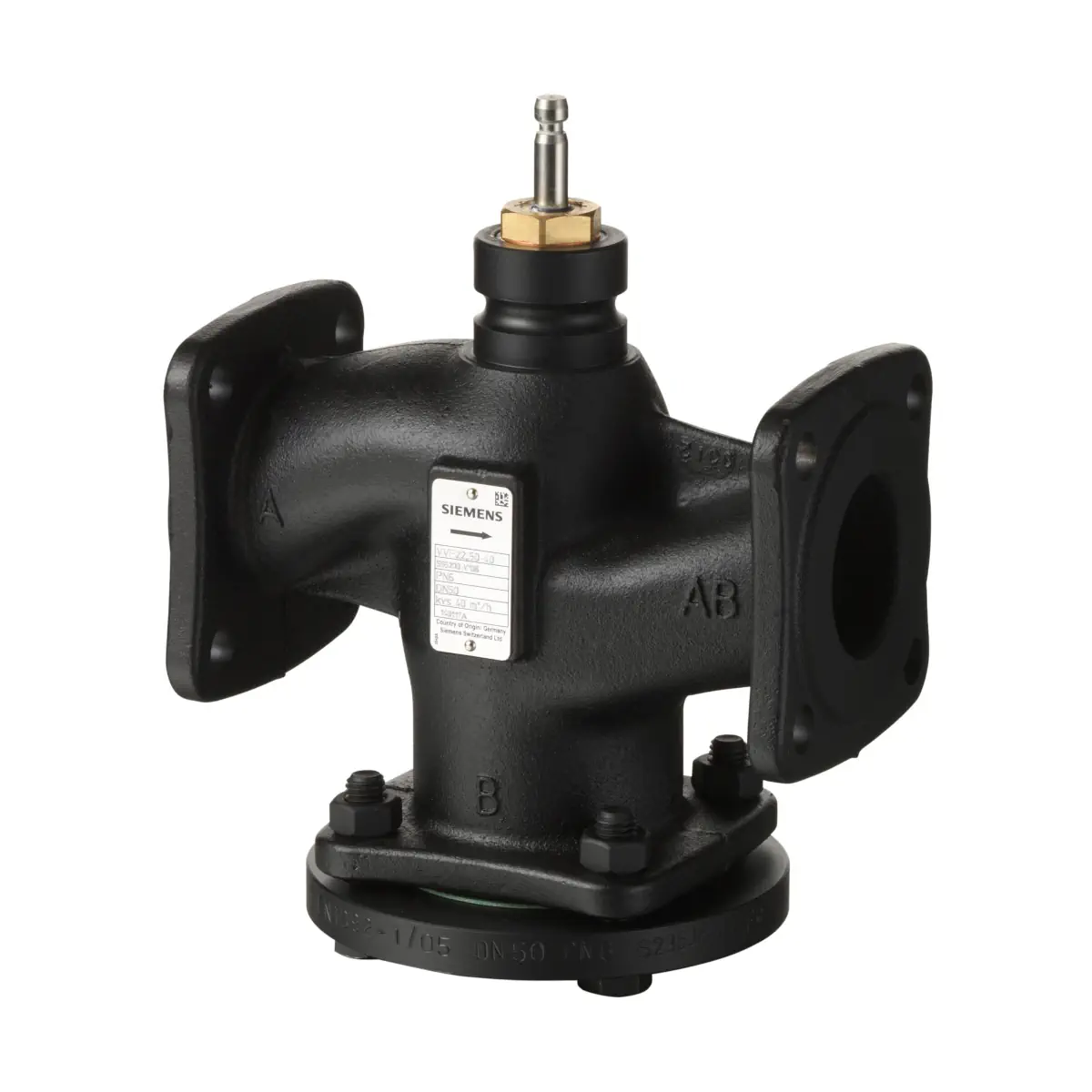

VVF22.25-2.5 Zawór przelotowy kołnierzowy, PN6, DN25, kvs 2,5 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.25-2.5 to wysokiej klasy zawór regulacyjny / odcinający kołnierzowy przelotowy z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych. Wersja DN25 o współczynniku kvs 2,5 m³/h pracuje w klasie ciśnienia PN6 i jest przystosowana do czynników o temperaturze -10…130°C. Korpus wykonano z żeliwa szarego EN-GJL-250, a przyłącza kołnierzowe to kołnierz typu 21, wykonanie B.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF22.25-2.5
• Numer magazynowy: S55200-V100
• Typ: zawór przelotowy kołnierzowy (2-drogowy), PN6
• Zastosowanie: zawór regulacyjny lub odcinający do instalacji HVAC (zamknięte obiegi)
• Średnica nominalna: DN25
• kvs: 2,5 m³/h
• Iloraz szerokości zakresów (Sv): > 50
• Temperatura czynnika: -10…130°C
• Skok nominalny: 20 mm
• Charakterystyka przepływu: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs
• Przyłącza: kołnierz typu 21, wykonanie B

Zastosowanie

Zawór VVF22.25-2.5 przeznaczony jest do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający, do pracy w zamkniętych obiegach hydraulicznych.

Budowa i działanie

• Konstrukcja: zawór przelotowy (A → AB)
• Sposób zamykania: zamykany przeciwnie do ciśnienia
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego

Współpraca z siłownikami

VVF22.25-2.5 (skok 20 mm) może współpracować z siłownikami Siemens o skoku 20 mm, w tym:

• SAX.. (elektromechaniczne)
• SKD.. (elektrohydrauliczne)
• SKB.. (elektrohydrauliczne)

Dopuszczalne czynniki

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…130°C oraz -10…130°C (dla temperatur poniżej 0°C wymagany podgrzewacz trzpienia)
• Solanki: -5…130°C oraz -10…130°C (dla temperatur poniżej 0°C wymagany podgrzewacz trzpienia)
• Woda demineralizowana (wg VDI2035 / SWKI_BT102-01): 1…130°C

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia; wymagany do czynników o temperaturze < 0°C.

Materiały

• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz / brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wskazówki projektowe i eksploatacyjne

• Miejsce montażu: preferowany montaż na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Filtr / odmulacz: zalecany przed zaworem w celu zapewnienia prawidłowej pracy i długiej żywotności (usunąć zanieczyszczenia z instalacji).
• Kawitacja: możliwość ograniczenia ryzyka kawitacji poprzez ograniczenie różnicy ciśnień na zaworze (w zależności od temperatury czynnika i ciśnienia statycznego).
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy sprawdzić sztywne połączenie trzpienia siłownika z trzpieniem zaworu w całym zakresie.
• Konserwacja: samosmarujące dławice uszczelniające trzpienia niewymagające obsługi.

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe
• Temperatura czynnika: -10…130°C
• Sv: > 50
• Skok nominalny: 20 mm
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs
• Jakość wody: VDI 2035

Wymiary (DN25)

• Masa: 4,1 kg
• Długość zabudowy L1: 150 mm
• Ø D: 100 mm
• Ø D1: 58 mm
• Ø D2: 11 mm (4 otwory)
• Ø K: 75 mm
• L2: 99 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm

Zamawianie i dostawa

• Oznaczenie typu: VVF22.25-2.5
• Numer magazynowy: S55200-V100
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VVF22.25-2.5 to solidny zawór kołnierzowy DN25 o kvs 2,5 m³/h i klasie PN6, przeznaczony do precyzyjnej regulacji lub odcinania przepływu wody i roztworów w instalacjach HVAC. Żeliwny korpus EN-GJL-250, skok 20 mm oraz określone parametry szczelności (przeciek kanału regulacyjnego do 0,02% kvs) sprawiają, że jest to sprawdzone rozwiązanie do zamkniętych obiegów grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX™ VVF22.25-2.5 — zawór kołnierzowy przelotowy, PN6, DN25, do zamkniętych obiegów hydraulicznych.
• Produkt jest przeznaczony do stosowania wyłącznie z dopuszczonymi czynnikami i w zakresie temperatur medium od -10 do +130 °C, zgodnie z dokumentacją producenta.
• Dla czynników o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Montaż wykonywać przy odłączonym zasilaniu elementów współpracujących oraz przy instalacji bez ciśnienia.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości po spawaniu oraz inne ciała obce. Zaleca się zastosowanie przed zaworem filtra zanieczyszczeń lub odmulacza.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu kompatybilnego siłownika. Zawory odcinające instalacji otwierać dopiero po całkowitym zamontowaniu siłownika.
• Instalację napełniać wyłącznie przy całkowicie otwartym zaworze.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia urządzenia.
• Nie izolować termicznie uchwytu/konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór należy montować zgodnie z właściwym kierunkiem przepływu i dopuszczalną pozycją montażu określoną w dokumentacji producenta.
• Należy unikać warunków mogących powodować kawitację; nieprawidłowy dobór i przekroczenie dopuszczalnych różnic ciśnień mogą spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do montażu należy użyć właściwych elementów zgodnych z dokumentacją producenta.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką i dokręcać śruby krzyżowo, etapami, z zachowaniem maksymalnego momentu dokręcania podanego w instrukcji montażu.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi przepisami.
• Dla tego modelu DN25 dokumentacja wskazuje brak oznaczenia CE w rozumieniu dyrektywy ciśnieniowej 2014/68/UE, zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
