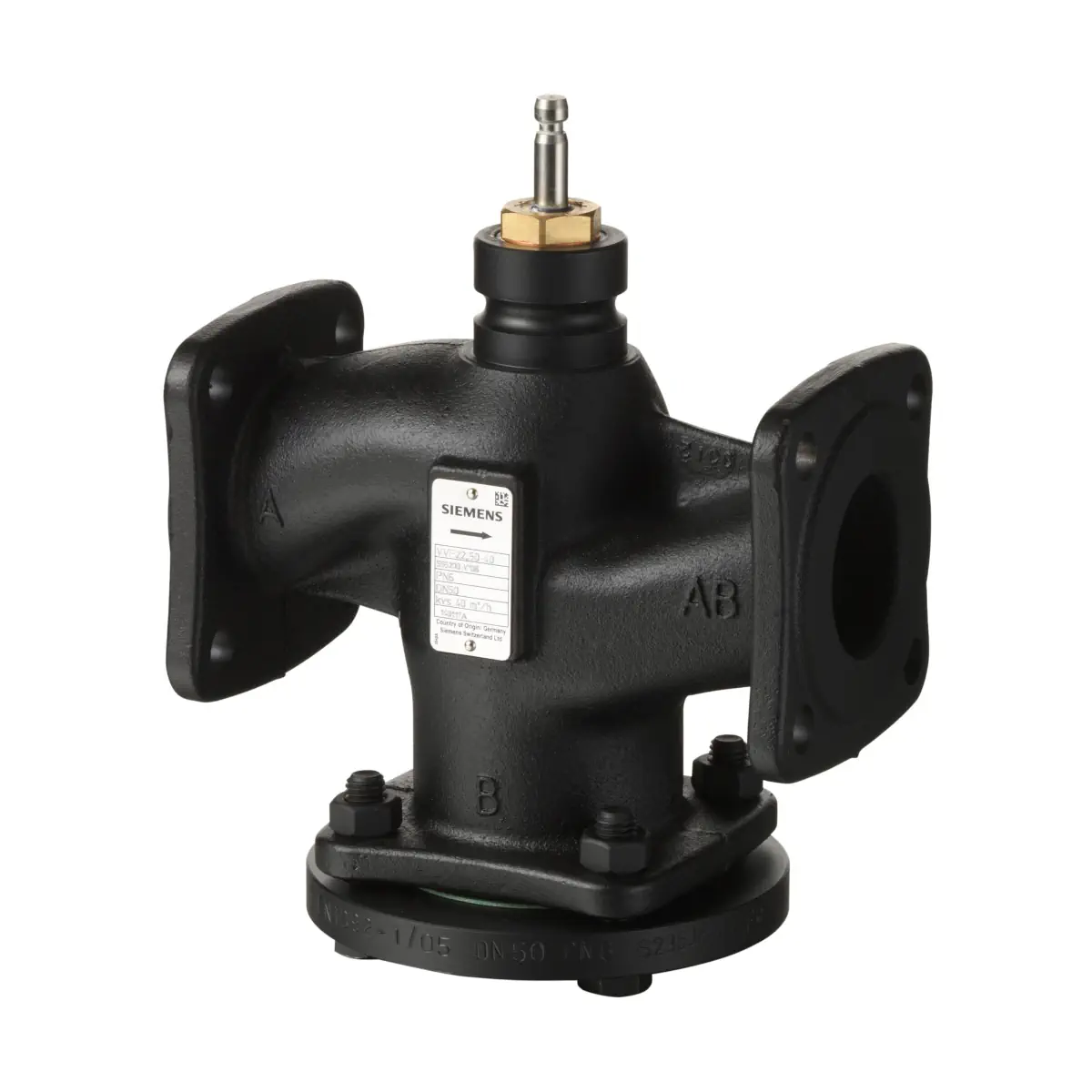

VVF22.50-40 Zawór przelotowy kołnierzowy, PN6, DN50, kvs 40 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.50-40 to wysokiej klasy kołnierzowy zawór przelotowy z rodziny Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Model ten posiada średnicę DN50, klasę ciśnienia PN6 oraz przepływ nominalny kvs 40 m³/h. Zawór jest przystosowany do czynników o temperaturze -10…130°C i może współpracować z siłownikami o skoku 20 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF22.50-40
• Numer magazynowy: S55200-V106
• Typ: zawór kołnierzowy przelotowy (2-drogowy)
• Klasa ciśnienia: PN6
• Średnica nominalna: DN50
• kvs: 40 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny zaworu: 20 mm
• Temperatura czynnika: -10…130°C
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Kołnierz typu 21, wykonanie B
• Zamykanie przeciwnie do ciśnienia
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs

Zastosowanie

Zawór VVF22.50-40 jest przeznaczony do stosowania w instalacjach:

• kotłowych,
• chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Siłowniki – kompatybilność

Model VVF22.50-40 (skok zaworu 20 mm) może współpracować z siłownikami Siemens:

• SAX.. – siłowniki elektromechaniczne,
• SKD.. oraz SKB.. – siłowniki elektrohydrauliczne.

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa
• ngl: 3 wg VDI / VDE 2173

Dopuszczalne czynniki i uwagi temperaturowe

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130°C (dla temperatur < 0°C wymagany podgrzewacz trzpienia)
• Solanki: -10…130°C (dla temperatur < 0°C wymagany podgrzewacz trzpienia)
• Woda demineralizowana: 1…130°C (wg VDI2035 / SWKI_BT102-01)

Wyposażenie dodatkowe dla pracy < 0°C

• ASZ6.6 (numer magazynowy S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C

Budowa i materiały

• Korpus: EN-GJL-250
• Kołnierz zaślepiający (VVF..): S235JRG2
• Gniazdo zaworu: wykonane maszynowo
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego

Wskazówki do projektowania i montażu

• Preferowany montaż: na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Filtr (odmulacz): zalecany przed zaworem w celu zapewnienia prawidłowej pracy i długiej żywotności.
• Kawitacja: możliwość ograniczenia przez redukcję różnicy ciśnienia na zaworze (w zależności od temperatury czynnika i ciśnienia statycznego).
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe
• Temperatura czynnika: -10…130°C
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Skok nominalny: 20 mm
• Jakość wody: VDI 2035

Wymiary i masa (VVF22.50-40)

• Masa: 8 kg
• Długość zabudowy L1: 200 mm
• Średnica kołnierza D: 140 mm
• Rozstaw otworów K: 110 mm
• Otwory montażowe: 4 × 14 mm

Zamawianie i dostawa

• Oznaczenie typu: VVF22.50-40
• Numer magazynowy: S55200-V106
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe pakowane i dostarczane są oddzielnie.
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.50-40 to solidny zawór kołnierzowy DN50 o kvs 40 m³/h do regulacji i odcinania przepływu w instalacjach HVAC oraz układach grzewczych i chłodniczych. Żeliwny korpus EN-GJL-250, praca w zakresie -10…130°C oraz możliwość doboru siłowników Siemens (skok zaworu 20 mm) czynią go pewnym wyborem do zastosowań w zamkniętych obiegach hydraulicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE. Dla modelu VVF22.50-40 (DN50, PN6, grupa płynów 2) producent wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi, obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Produkt jest zaworem kołnierzowym do zamkniętych obiegów hydraulicznych. Stosować wyłącznie zgodnie z dokumentacją producenta i dopuszczonym zakresem pracy dla modelu VVF22.50-40.
• Dopuszczalne medium i zakres temperatur dla modelu VVF22.50-40: zimna woda 1…25 °C, gorąca woda niskiej temperatury 1…130 °C, woda z dodatkiem środka przeciw zamarzaniu oraz solanki do -10…130 °C, woda demineralizowana wg VDI 2035 / SWKI BT102-01 1…130 °C.
• W przypadku pracy z czynnikiem o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Nie dotykać nagrzanych elementów bez odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• Przed montażem i demontażem należy odłączyć zasilanie siłownika, nie montować pod napięciem oraz nie otwierać zaworów odcinających przed prawidłowym zamontowaniem siłownika.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Instalację wolno napełniać wyłącznie przy całkowicie otwartym zaworze.
• Nie używać zaworu jako punktu stałego lub elementu do przenoszenia obciążeń instalacji.
• Przed uruchomieniem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. Producent zaleca zastosowanie filtra zanieczyszczeń lub odmulacza przed zaworem.
• Aby ograniczyć ryzyko uszkodzenia i nieprawidłowej pracy, należy unikać kawitacji przez odpowiednie ograniczenie różnicy ciśnienia na zaworze, zależnie od temperatury czynnika i ciśnienia statycznego.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Połączenia kołnierzowe należy wykonywać z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, zgodnie z momentami i procedurą podaną w dokumentacji montażowej producenta.
• Produkt jest dostarczany bez przeciwkołnierzy, śrub i uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Parametry techniczne i bezpieczeństwo użytkowania są gwarantowane wyłącznie przy współpracy z kompatybilnymi siłownikami Siemens wskazanymi przez producenta dla modelu VVF22.50-40.
