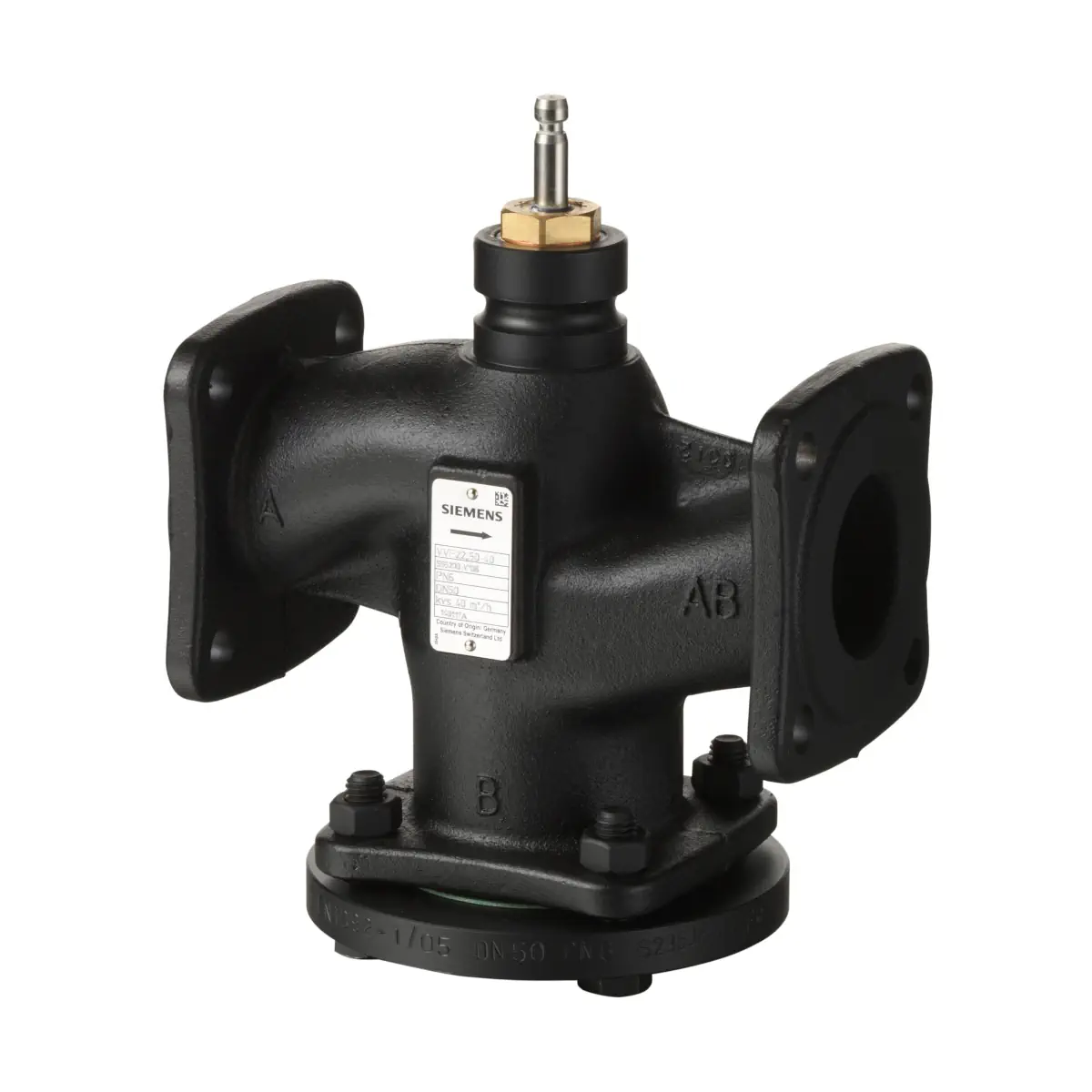

VVF22.40-25 Zawór przelotowy kołnierzowy, PN6, DN40, kvs 25 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF22.40-25 to wysokiej klasy kołnierzowy zawór przelotowy (2-drogowy) z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wykonanie PN6, średnica nominalna DN40 oraz wartość kvs 25 m³/h sprawiają, że jest to uniwersalne rozwiązanie do instalacji kotłowych, chłodniczych oraz układów wentylacji i klimatyzacji. Korpus z żeliwa szarego EN-GJL-250 oraz zakres temperatury czynnika -10…130°C zapewniają trwałą pracę w typowych zastosowaniach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF22.40-25
• Numer magazynowy: S55200-V105
• Typ: zawór kołnierzowy przelotowy (2-drogowy), duży skok
• Klasa ciśnienia: PN6
• Średnica nominalna: DN40
• kvs: 25 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Zakres temperatury czynnika: -10…130 °C
• Kołnierz: typ 21, wykonanie B
• Charakterystyka zaworu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Współpraca z siłownikami: Siemens SAX.. (elektromechaniczne) oraz SKD.. / SKB.. (elektrohydrauliczne) – siłowniki o skoku 20 mm
• Opcja dla temperatur < 0°C: podgrzewacz trzpienia ASZ6.6 (wymagany dla czynnika o temperaturze poniżej 0°C)

Zastosowanie

Zawór VVF22.40-25 jest przeznaczony do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający w zamkniętych obiegach hydraulicznych.

Funkcje i działanie

Zawór przelotowy – praca w torze A → AB

• Zamykanie przeciwnie do ciśnienia (konstrukcja zaworu przelotowego).
• Zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa

Dopuszczalne czynniki

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Woda demineralizowana (wg VDI2035 / SWKI_BT102-01): 1…130°C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130°C (dla temperatur < 0°C wymagany ASZ6.6)
• Solanki: -10…130°C (dla temperatur < 0°C wymagany ASZ6.6)

Materiały i wykonanie

• Korpus zaworu: żeliwo szare EN-GJL-250
• Kołnierz zaślepiający: S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN40)

• Masa: 6,5 kg
• Długość zabudowy (L1): 180 mm
• Średnica kołnierza (ØD): 130 mm
• Rozstaw śrub (ØK): 100 mm
• Otwory montażowe: 4 × Ø14

Wskazówki do projektowania, montażu i uruchomienia

• Preferowany montaż: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zastosować filtr zanieczyszczeń lub odmulacz; usunąć z instalacji zanieczyszczenia i pozostałości po pracach spawalniczych.
• Kawitacja: można jej uniknąć poprzez ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Uruchomienie: zawór uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.
• Konserwacja: samosmarujące dławice uszczelniające trzpienia – niewymagające obsługi.

Zamawianie i dostawa

• Oznaczenie typu: VVF22.40-25
• Numer magazynowy: S55200-V105
• Opis: zawór przelotowy kołnierzowy, PN6
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe pakowane i dostarczane są oddzielnie.
• Uwaga: zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF22.40-25 to solidny zawór kołnierzowy przelotowy DN40 o kvs 25 m³/h i klasie PN6, przeznaczony do precyzyjnej regulacji lub niezawodnego odcięcia przepływu w instalacjach HVAC. Żeliwny korpus EN-GJL-250, skok 20 mm, niskie wartości przecieku oraz kompatybilność z siłownikami Siemens o skoku 20 mm czynią go sprawdzonym wyborem do instalacji grzewczych i chłodniczych w zamkniętych obiegach hydraulicznych.
