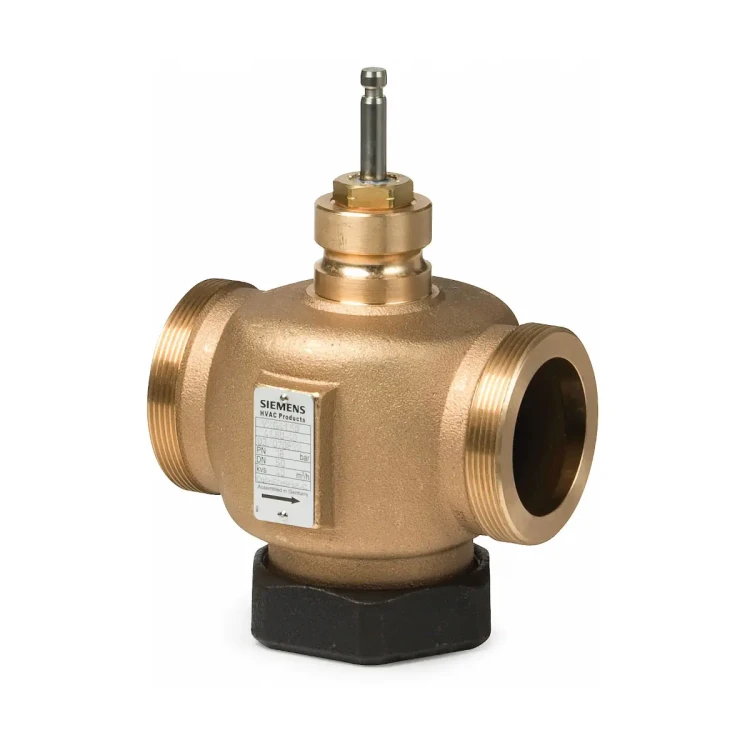

VVG41.14 Zawór przelotowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN15, kvs 2,5 [m3/h]

VVG41.14 to jednosesyjny zawór przelotowy PN16 z serii Acvatix, o średnicy DN15 i współczynniku przepływu kvs = 2,5 m³/h, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CuSn5Zn5Pb2, przyłącza z gwintem zewnętrznym G1B wg ISO 228‑1 oraz charakterystyka liniowo / stałoprocentowa zapewniają trwałość i precyzyjną regulację przepływu wody, solanki oraz pary. Zawór współpracuje z siłownikami elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVG41.14
• Typ: zawór przelotowy (regulacyjny / odcinający) z przyłączem gwintowanym zewnętrznym
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna DN: 15
• Współczynnik kvs: 2,5 m³/h (zimna woda 5…30 °C przy Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 50 (precyzyjna regulacja przy małych przepływach)
• Skok nominalny trzpienia H₁₀₀: 20 mm
• Charakterystyka przepływu: 0…30 % liniowa, 30…100 % stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Poziom nieszczelności: 0…0,02 % kvs wg DIN EN 1349 (bardzo dobra szczelność zamknięcia)
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1, do uszczelnień płaskich
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica trzpienia: nieodcynkowujący się mosiądz, samosmarująca, bez silikonu
• Uszczelnienie: pierścienie EPDM, bez silikonu
• Masa zaworu: ok. 1,25 kg
• Zgodność: urządzenie ciśnieniowe dla grupy płynów 2 wg PED 2014/68/EU (uznana praktyka inżynierska, bez oznaczenia CE), zgodność EAC

Zastosowanie

Zawór VVG41.14 przeznaczony jest do stosowania w:

• instalacjach grzewczych (woda grzewcza, gorąca, z dodatkami przeciwzamarzaniowymi),
• układach wentylacyjnych i klimatyzacyjnych,
• obiegach wody chłodniczej i lodowej,
• układach z solanką,
• układach z parą nasyconą i przegrzaną (przy spełnieniu wymagań z zakresu ciśnienia i temperatury).

Może być stosowany jako zawór regulacyjny (sterowanie przepływem) lub jako zawór odcinający. Nadaje się do obiegów otwartych i zamkniętych, przy zachowaniu warunków ograniczających zjawisko kawitacji.

Urządzenia współpracujące (siłowniki)

Zawór VVG41.14 jest przeznaczony do współpracy z siłownikami Siemens:

• SAX.. – siłowniki elektromechaniczne, siła 800 N, m.in.:
  • SAX31.00 / SAX31.03 – 230 V AC, sterowanie 3‑stawne, czas przebiegu 120 s lub 30 s,
  • SAX81.. – 24 V AC/DC, sterowanie 3‑stawne,
  • SAX61.03 – sterowanie ciągłe 0…10 V DC 1).
• SKD.. – siłowniki elektrohydrauliczne, siła 1000 N, 230 V AC lub 24 V AC, w wersjach z lub bez sprężyny powrotnej, z czasem przebiegu 30 lub 120 s.
• SKB.. – siłowniki elektrohydrauliczne o zwiększonej sile 2800 N, 230 V AC lub 24 V AC, również w wersjach z lub bez sprężyny powrotnej.

Dla zaworu VVG41.14 z siłownikami SAX.., SKD.. lub SKB..:

• Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym (Δp_max): 800 kPa
• Maksymalna różnica ciśnień zapewniająca pewne zamknięcie (Δp_s): 1600 kPa

Podane dane techniczne obowiązują przy stosowaniu wyłącznie siłowników Siemens wymienionych powyżej. Zastosowanie siłowników innych producentów może spowodować utratę gwarancji.

Budowa i charakterystyka przepływu

Zawór VVG41.14 jest zaworem przelotowym z:

• prowadzonym grzybem szczelinowym przymocowanym do trzpienia zaworu,
• gniazdem zamocowanym w korpusie z brązu.

Po odkręceniu zaślepki zawór nie staje się zaworem trójdrogowym – jest to zawsze zawór przelotowy (dwudrogowy). Dzięki charakterystyce:

• 0…30 % skoku – liniowej,
• 30…100 % skoku – stałoprocentowej (ngl = 3),

zawór zapewnia stabilną i precyzyjną regulację przepływu w pełnym zakresie obciążenia. Wysoka wartość Sv > 50 umożliwia dokładne sterowanie również przy bardzo małych przepływach.

Kawitacja i dobór hydrauliczny

Kawitacja powoduje przyspieszone zużycie grzybka i gniazda zaworu oraz wzrost hałasu. Aby jej uniknąć, należy:

• nie przekraczać dopuszczalnych różnic ciśnień Δp na zaworze (dobór wg wykresów producenta),
• zapewnić odpowiednie ciśnienia statyczne przed i za zaworem,
• w obiegach wody chłodniczej zapewnić odpowiednie ciśnienie za zaworem (np. poprzez zawór dławiący za wymiennikiem),
• dla pary nasyconej i przegrzanej dobierać zawór tak, aby różnica ciśnień na zaworze była zbliżona do krytycznego stosunku ciśnienia; dobór kvs odbywa się zgodnie z podanymi w dokumentacji wzorami.

Dopuszczalne media i warunki pracy

• Woda: woda chłodnicza, woda lodowa, woda grzewcza i gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Solanka
• Para: para nasycona i przegrzana; wymagana suchość przed zaworem min. 0,98
• Temperatura czynnika:
  • woda, solanka: −25…150 °C (w dopuszczalnym zakresie ciśnienia wg wykresu pracy),
  • para: do 150 °C przy ciśnieniu ≤ 300 kPa (3 bar) bezwzględnym, z zachowaniem wymaganego pola pracy.
• Ciśnienie robocze: wg ISO 7005, w granicach zależnych od temperatury czynnika (zgodnie z wykresem producenta).

Montaż i eksploatacja

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i regulacji.
• Na korpusie znajduje się strzałka kierunku przepływu; zawór należy montować zgodnie z tym oznaczeniem.
• Zawór wolno uruchomić wyłącznie po prawidłowym zamontowaniu siłownika.
• Ruch trzpienia: wsuwanie trzpienia = otwieranie zaworu (zwiększanie przepływu); wysuwanie trzpienia = zamykanie zaworu (zmniejszanie przepływu).
• Zalecany jest montaż zaworu na przewodzie powrotnym, ze względu na niższe temperatury sprzyjające trwałości uszczelnienia trzpienia.
• W obiegach otwartych, ze względu na ryzyko osadów (np. kamienia), zaleca się stosowanie siłowników SKB.. (większa siła) i okresowe przesterowanie zaworu (2–3 razy w tygodniu).
• W obiegach otwartych i zamkniętych, dla zwiększenia niezawodności pracy, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Dławica trzpienia jest samosmarująca i niewymagająca obsługi; może być wymieniona bez demontażu zaworu z instalacji, pod warunkiem braku ciśnienia i wysokiej temperatury w instalacji oraz nieuszkodzonej powierzchni trzpienia.
• Do czynników o temperaturze poniżej 0 °C konieczne jest zastosowanie elektrycznego podgrzewacza trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegającego zamarzaniu trzpienia w dławicy.
• Podczas prac serwisowych przy zaworze / siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie i odczekać do wystudzenia instalacji.

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG152 / ALG152B:
  • 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie,
  • strona zaworu: gwint G 1,
  • strona instalacji: gwint Rp ½ wg ISO 7‑1,
  • wersja ALG152B – śrubunki z brązu, do czynników o temperaturze do 100 °C.
• Elektryczny podgrzewacz trzpienia ASZ6.6 – 24 V AC / 30 W, wymagany dla mediów o temperaturze poniżej 0 °C.

Wymiary

• DN: 15
• Gwint przyłączy: G1B (zewnętrzny)
• Długość zabudowy L1: 100 mm
• Odległość między płaszczyznami przyłączy L2: 50 mm
• Długość całkowita z nakrętką L3: 57 mm
• Wymiar B: 10 mm
• H1 (od osi rurociągu do punktu zamocowania siłownika): 26 mm
• H2 (zawór zamknięty – trzpień całkowicie wysunięty): 122,5 mm
• Minimalna wysokość montażowa z siłownikiem:
  • z siłownikiem SAX..: ≥ 468 mm,
  • z siłownikiem SKD..: ≥ 526 mm,
  • z siłownikiem SKB..: ≥ 601 mm.
• Masa zaworu: ok. 1,25 kg

Dane techniczne (podsumowanie)

• Model: VVG41.14
• Typ zaworu: zawór przelotowy (regulacyjny / odcinający), jedno­siedzeniowy
• DN: 15
• kvs: 2,5 m³/h
• Sv: > 50
• Skok trzpienia: 20 mm
• Ciśnienie nominalne: PN16
• Charakterystyka: 0…30 % liniowa, 30…100 % stałoprocentowa (ngl = 3)
• Poziom nieszczelności: 0…0,02 % kvs
• Media: woda (chłodnicza, lodowa, grzewcza, gorąca, ze środkami przeciwzamarzaniowymi), solanka, para nasycona i przegrzana (suchość ≥ 0,98)
• Temperatura medium: woda / solanka −25…150 °C; para do 150 °C i ≤ 300 kPa (3 bar) bezwzgl.
• Korpus: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica: mosiądz nieodcynkowujący się, samosmarująca, bez silikonu
• Uszczelnienia: EPDM, bez silikonu
• Przyłącza: gwint zewnętrzny G1B wg ISO 228‑1
• Siłowniki współpracujące: SAX.. (800 N), SKD.. (1000 N), SKB.. (2800 N)
• Δp_max z SAX.. / SKD.. / SKB..: 800 kPa
• Δp_s (ciśnienie zamykające): 1600 kPa

Podsumowanie

Siemens VVG41.14 to kompaktowy, trwały zawór przelotowy PN16 DN15 o współczynniku kvs = 2,5 m³/h, przeznaczony do precyzyjnej regulacji i odcinania przepływu wody, solanki oraz pary w instalacjach HVAC. Korpus z brązu, wysoka szczelność zamknięcia, szeroki zakres dopuszczalnych mediów i temperatur oraz możliwość współpracy z siłownikami elektromechanicznymi SAX.. i elektrohydraulicznymi SKD.. / SKB.. czynią z niego uniwersalny element automatyki dla nowoczesnych systemów grzewczych, chłodniczych i klimatyzacyjnych.
