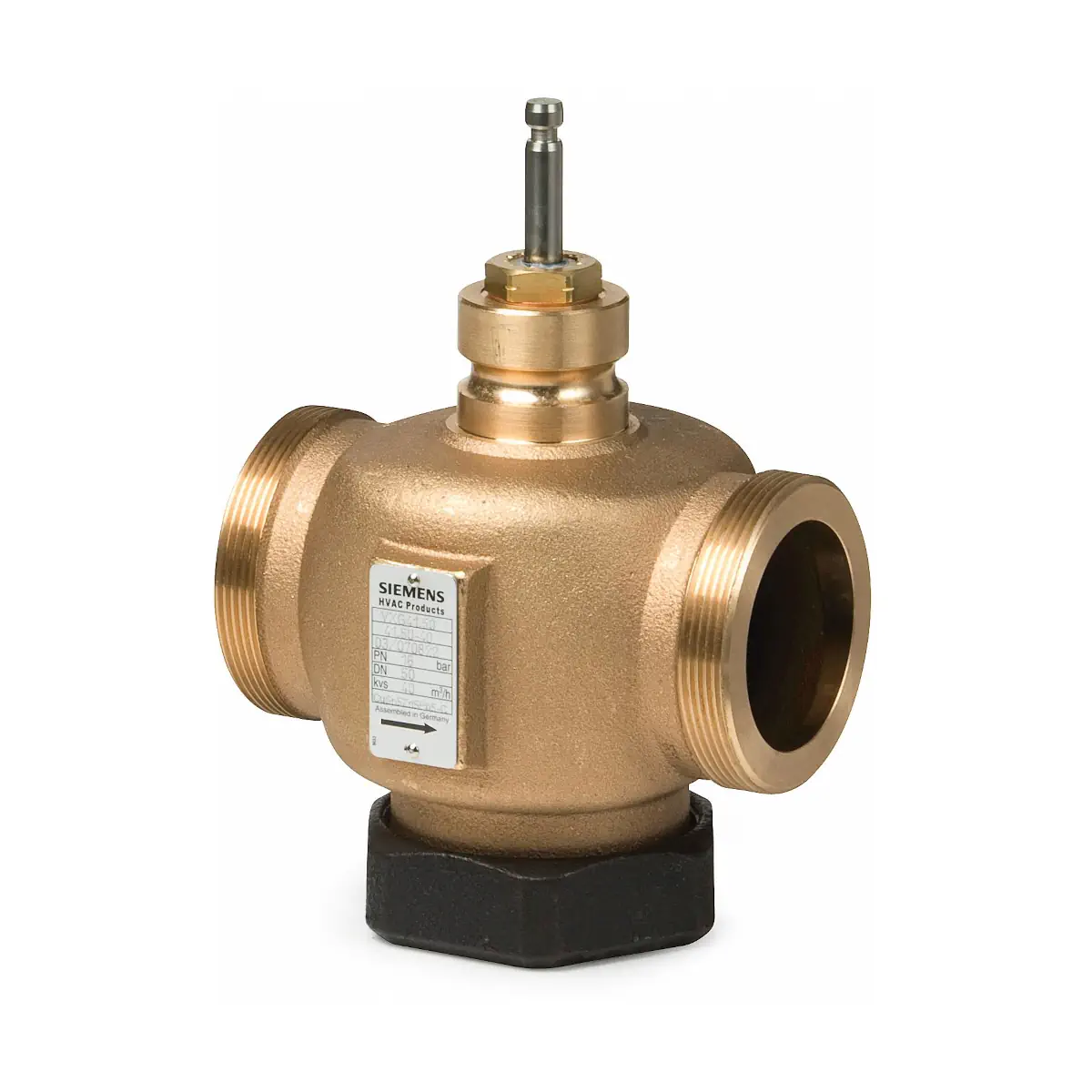

VVG41.25 Zawór przelotowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN25, kvs 10 [m3/h]

Siemens VVG41.25 to dwudrogowy zawór przelotowy PN16 z zewnętrznym gwintem G1½B, przeznaczony do regulacji i odcinania przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CuSn5Zn5Pb2, średnica nominalna DN25 oraz współczynnik przepływu kvs = 10 m³/h zapewniają precyzyjną regulację w obiegach wody, solanki oraz pary w systemach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVG41.25
• Typ zaworu: zawór przelotowy (2‑drogowy) regulacyjny / odcinający
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN25
• Współczynnik kvs: 10 m³/h (zimna woda 5…30°C przy Δp = 100 kPa, zawór całkowicie otwarty)
• Charakterystyka przepływu: 0…30% – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Iloraz szerokości zakresów: Sv > 100
• Skok nominalny: 20 mm
• Poziom nieszczelności: 0…0,02% wartości kvs (wg DIN EN 1349)
• Media: woda chłodnicza, lodowa, grzewcza i gorąca z dodatkami przeciwzamarzaniowymi, solanka, para nasycona i przegrzana (suchość przed zaworem ≥ 0,98)
• Temperatura medium – woda, solanka: od −25 do 150°C (dla temperatur poniżej 0°C wymagany podgrzewacz trzpienia)
• Temperatura medium – para: do 150°C przy ciśnieniu bezwzględnym ≤ 300 kPa (3 bar), z zachowaniem dopuszczalnego zakresu ciśnienia roboczego
• Przyłącza hydrauliczne: gwint zewnętrzny G1½B wg ISO 228‑1 do uszczelnień płaskich
• Opcjonalne śrubunki: komplety gwintowane ALG252 (żeliwo) oraz ALG252B (brąz, do temperatury medium do 100°C), gwint od strony instalacji Rp1 wg ISO 7‑1
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Materiał gniazda, grzybka i trzpienia: stal nierdzewna
• Dławica: z nieodcynkowującego się mosiądzu, samosmarująca, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Kompatybilne siłowniki: elektromechaniczne SAX.. (800 N) oraz elektrohydrauliczne SKD.. (1000 N) i SKB.. (2800 N)
• Zgodność: osprzęt ciśnieniowy dla grupy płynów 2 wg PED 2014/68/EU (uznana praktyka inżynierska, bez oznaczenia CE), oznakowanie EAC, deklaracja środowiskowa produktu CE1E4363en (m.in. zgodność z RoHS)
• Masa: ok. 1,60 kg

Zastosowanie

Zawór VVG41.25 przeznaczony jest do pracy w instalacjach:

• grzewczych (woda grzewcza, gorąca, w tym z dodatkami przeciwzamarzaniowymi),
• chłodniczych (woda chłodnicza i lodowa, solanki),
• wentylacyjnych i klimatyzacyjnych (HVAC),
• z parą nasyconą i przegrzaną w dopuszczalnym zakresie temperatury i ciśnienia.

Może pełnić funkcję zaworu regulacyjnego lub odcinającego w obiegach otwartych i zamkniętych, pod warunkiem właściwego doboru różnicy ciśnień i zapewnienia pracy bez kawitacji.

Funkcje i działanie

Budowa i charakterystyka regulacyjna

• Prowadzony grzyb szczelinowy jest przymocowany do trzpienia zaworu, co zapewnia stabilne prowadzenie i dobrą powtarzalność nastaw.
• Gniazdo zaworu jest sztywno zamocowane w korpusie.
• Zawór jest typem przelotowym, 2‑drogowym; po odkręceniu zaślepki nie staje się zaworem trójdrogowym.
• Charakterystyka przepływu:
  • 0…30% skoku – charakterystyka liniowa,
  • 30…100% skoku – charakterystyka stałoprocentowa (logarytmiczna) z ngl = 3.
• Wysoka wartość Sv > 100 dla DN25 umożliwia precyzyjną regulację w szerokim zakresie przepływów.
• Niski poziom nieszczelności (do 0,02% kvs) pozwala stosować zawór również jako element odcinający.

Współpraca z siłownikami

Zawór VVG41.25 jest przystosowany do współpracy z siłownikami Siemens: elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB... Dostępne są m.in. następujące rodzaje sterowania:

• 3‑stawne (2‑punktowe / 3‑punktowe): siłowniki SAX.., SKD.., SKB.. z zasilaniem 230 V AC lub 24 V AC/DC, z lub bez sprężyny powrotnej, o czasach przebiegu typowo 30 lub 120 s.
• Regulacja ciągła (modulacja): siłowniki SAX.., SKD.., SKB.. z wejściem 0…10 V DC, 4…20 mA DC lub 0…1000 Ω – do precyzyjnej regulacji przepływu.

Dane dotyczące dopuszczalnej różnicy ciśnień (Δpmax, Δps) zależą od zastosowanego siłownika i należy je dobierać zgodnie z tabelami producenta.

Kawitacja i dobór hydrauliczny

• Kawitacja powoduje przyspieszone zużycie grzybka i gniazda zaworu oraz zwiększony hałas – należy jej unikać.
• Podczas projektowania instalacji i doboru zaworu VVG41.25 należy:
  • nie przekraczać dopuszczalnej różnicy ciśnień na zaworze w funkcji przepływu,
  • utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem,
  • dobierać zawór na podstawie przepływu, kvs i wymaganej Δp zgodnie z wykresami producenta.
• W obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem (np. poprzez zastosowanie zaworu dławiącego za wymiennikiem), tak aby ograniczyć ryzyko kawitacji.

Praca z wodą, solanką i parą

• Woda i solanka: dopuszczalny zakres temperatury medium wynosi od −25 do 150°C (dla temperatur poniżej 0°C wymagany jest podgrzewacz trzpienia).
• Para nasycona i przegrzana: dopuszczalna temperatura do 150°C przy ciśnieniu bezwzględnym ≤ 300 kPa (3 bar), z zachowaniem dopuszczalnych kombinacji ciśnienia i temperatury.
• Przed zaworem para powinna mieć suchość co najmniej 0,98.
• Przy doborze zaworu do pary należy uwzględnić zalecany stosunek ciśnień przed i za zaworem oraz korzystać z metody obliczania kvs podanej przez producenta.

Dławica i niezawodność pracy

• Dławica trzpienia jest samosmarująca i nie wymaga okresowego smarowania ani regulacji.
• Do czynników o temperaturze poniżej 0°C należy stosować elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegający zamarzaniu trzpienia w dławicy.
• W obiegach otwartych może występować ryzyko zablokowania grzybka przez osad wapienny – w takich aplikacjach zaleca się stosowanie silniejszych siłowników serii SKB.. oraz okresowe przesterowywanie zaworu.

Dane techniczne

• Model: VVG41.25
• Typ: zawór przelotowy, 2‑drogowy, regulacyjny / odcinający
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN25
• Współczynnik kvs: 10 m³/h (zimna woda 5…30°C, Δp = 100 kPa, zawór całkowicie otwarty)
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny H100: 20 mm
• Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3)
• Poziom nieszczelności: 0…0,02% kvs (wg DIN EN 1349)
• Dopuszczalne media: woda chłodnicza, lodowa, grzewcza i gorąca z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035), solanka, para nasycona i przegrzana (suchość przed zaworem ≥ 0,98)
• Temperatura medium – woda, solanka: −25…150°C (dla T < 0°C wymagany podgrzewacz trzpienia ASZ6.6, 24 V AC / 30 W)
• Temperatura medium – para: do 150°C, przy ciśnieniu bezwzględnym ≤ 300 kPa (3 bar), w dopuszczalnym zakresie ciśnienia roboczego wg wykresu producenta
• Ciśnienie robocze: wg ISO 7005, w zależności od temperatury medium i typu czynnika
• Przyłącza hydrauliczne: gwint zewnętrzny G1½B wg ISO 228‑1 (uszczelnienie płaskie)
• Opcjonalne śrubunki: komplet ALG252 lub ALG252B (od strony zaworu gwint G1½, od strony instalacji gwint Rp1 wg ISO 7‑1; wersja ALG252B do temperatur medium do 100°C)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Materiał gniazda, grzybka, trzpienia: stal nierdzewna
• Materiał dławicy: nieodcynkowujący się mosiądz, bez silikonu, samosmarujący
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Normy i dyrektywy: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, uznana praktyka inżynierska, bez oznaczenia CE)
• Zgodność: EAC (Euroazjatycka zgodność)
• Deklaracja środowiskowa: CE1E4363en (m.in. zgodność z RoHS, skład materiałowy, opakowanie, recykling)
• Wymiary zaworu:
  • L1 = 105 mm (długość korpusu między gwintami),
  • L2 = 52,5 mm,
  • L3 = 59 mm,
  • B = 14 mm (wymiar sześciokąta),
  • H1 = 34 mm (od osi rurociągu do punktu mocowania siłownika),
  • H2 = 130,5 mm (zawór zamknięty – trzpień całkowicie wysunięty).
• Wysokość zabudowy z siłownikiem:
  • z siłownikiem SAX..: H > 476 mm,
  • z siłownikiem SKD..: H > 534 mm,
  • z siłownikiem SKB..: H > 609 mm (łącznie z minimalną wymaganą przestrzenią montażowo‑serwisową).
• Masa: ok. 1,60 kg

Montaż

• Zawór VVG41.25 dostarczany jest z instrukcją montażu i może być łatwo zmontowany z siłownikiem bez użycia specjalnych narzędzi oraz bez dodatkowych nastaw mechanicznych.
• Montaż odbywa się bezpośrednio w rurociągu z wykorzystaniem przyłączy gwintowanych G1½B; od strony instalacji zaleca się zastosowanie odpowiednich śrubunków gwintowanych ALG252 lub ALG252B.
• Przy montażu należy zwrócić uwagę na strzałkę na korpusie zaworu, wskazującą kierunek przepływu medium.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu dobranego siłownika.
• Kierunek ruchu trzpienia:
  • trzpień wsuwa się – zawór otwiera się, przepływ rośnie,
  • trzpień wysuwa się – zawór zamyka się, przepływ maleje.
• Należy zapewnić odpowiednią przestrzeń nad zaworem na montaż, podłączenie i serwis siłownika, zgodnie z wymiarami wysokości H.
• Zalecany jest montaż zaworu na przewodzie powrotnym instalacji grzewczej, co dzięki niższej temperaturze medium w tym miejscu korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W obiegach otwartych, z uwagi na ryzyko odkładania się kamienia kotłowego na grzybku, zaleca się stosowanie silniejszych siłowników SKB.. oraz okresowe uruchamianie zaworu (kilka razy w tygodniu).
• W obiegach otwartych i zamkniętych, dla zwiększenia niezawodności działania, przed zaworem powinien znajdować się filtr zanieczyszczeń.
• Przy pracy z medium o temperaturze poniżej 0°C należy zastosować elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegający zamarzaniu trzpienia w dławicy.
• Dane techniczne i parametry pracy obowiązują przy zastosowaniu siłowników Siemens SAX.., SKD.. i SKB..; stosowanie siłowników innych producentów nie jest objęte gwarancją producenta.

Konserwacja i serwis

• Dławica trzpienia jest samosmarująca i nie wymaga okresowej konserwacji.
• Podczas prac serwisowych przy zaworze lub siłowniku należy:
  • wyłączyć pompę obiegową i odłączyć zasilanie elektryczne,
  • zamknąć zawory odcinające w instalacji,
  • opuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Dławicę można wymienić bez demontażu zaworu z rurociągu, pod warunkiem, że instalacja nie jest pod ciśnieniem, jest schłodzona, a powierzchnia trzpienia w strefie uszczelnienia nie jest uszkodzona.
• W przypadku uszkodzenia powierzchni trzpienia w obszarze uszczelnienia konieczna jest wymiana całego zaworu.

Podsumowanie

Siemens VVG41.25 to wytrzymały zawór przelotowy DN25 z korpusem z brązu, współczynnikiem kvs = 10 m³/h i charakterystyką częściowo liniową, częściowo stałoprocentową, przeznaczony do pracy z wodą, solanką oraz parą w instalacjach HVAC. Wysoka szczelność, szeroki zakres temperatur, możliwość współpracy z siłownikami SAX.., SKD.. i SKB.. oraz bogate wyposażenie dodatkowe (śrubunki, podgrzewacz trzpienia) czynią z niego uniwersalny element do niezawodnej regulacji i odcinania przepływu w profesjonalnych systemach grzewczych, chłodniczych i klimatyzacyjnych.

Pliki do pobrania:
VVG41.25 Karta katalogowa
VVG41.25 Instrukcja montażu
