VVG41.32 Zawór przelotowy gwintowany z brązu, PN16, -25..+150[°C], skok 20 [mm], DN32, kvs 16 [m3/h]

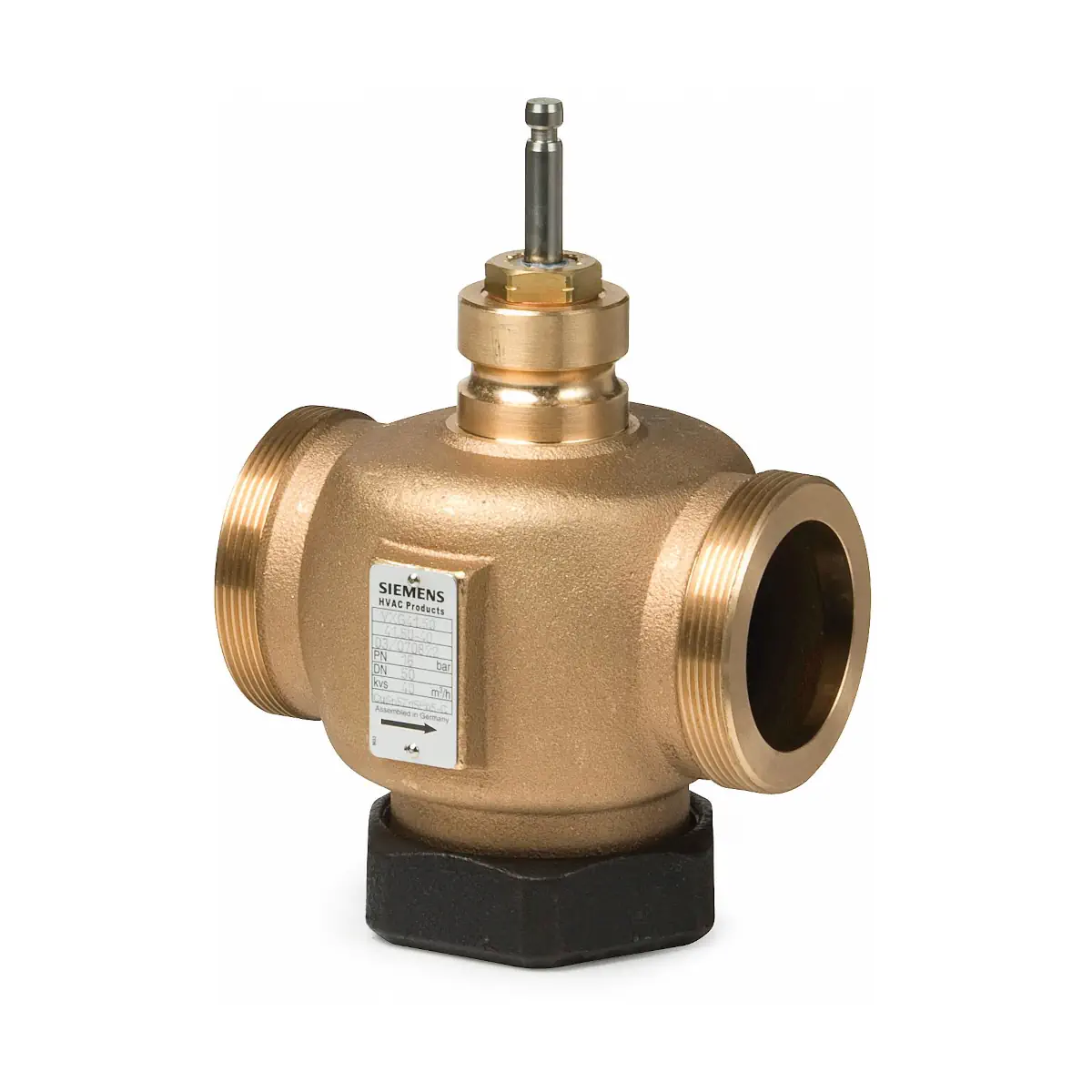

VVG41.32 to zawór przelotowy PN16 serii Acvatix o średnicy nominalnej DN 32 i współczynniku przepływu kvs = 16 m³/h, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CuSn5Zn5Pb2 oraz przyłącza gwintowane zewnętrznie G2B wg ISO 228‑1 zapewniają wytrzymałość i łatwy montaż. Zawór współpracuje z siłownikami SAX.., SKD.. i SKB.., umożliwiając precyzyjną regulację przepływu w obiegach otwartych i zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVG41.32
• Typ: zawór przelotowy regulacyjno‑odcinający z przyłączami gwintowanymi zewnętrznymi
• Średnica nominalna: DN 32
• Współczynnik kvs: 16 m³/h
• Zakres regulacji Sv: > 100
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228‑1 (do uszczelnień płaskich)
• Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Poziom nieszczelności: 0…0,02% wartości kvs (wg DIN EN 1349)
• Skok nominalny H100: 20 mm
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Elementy wewnętrzne: gniazdo, grzyb i trzpień ze stali nierdzewnej
• Dławica trzpienia: nieodcynkowujący się mosiądz, samosmarująca, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Dopuszczalne media: woda chłodnicza, lodowa, grzewcza i gorąca (także z glikolem), solanka, para nasycona i przegrzana (suchość przed zaworem ≥ 0,98)
• Temperatura medium (woda, solanka): od −25 do 150 °C
• Współpraca z siłownikami: elektromechaniczne SAX.., elektrohydrauliczne SKD.. i SKB..
• Wyposażenie dodatkowe: komplety śrubunków ALG322 / ALG322B, podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W)
• Masa zaworu: ok. 2,2 kg

Zastosowanie

Siemens VVG41.32 stosowany jest w wodnych instalacjach grzewczych, chłodniczych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Przeznaczony jest do pracy:

• w obiegach zamkniętych (typowe instalacje HVAC),
• w obiegach otwartych, z uwzględnieniem wymagań dotyczących kawitacji i osadów.

Zawór może pracować z wodą (także z dodatkiem środków przeciwzamarzaniowych), solanką oraz parą nasyconą i przegrzaną, pod warunkiem dotrzymania dopuszczalnych parametrów ciśnienia i temperatury zgodnie z charakterystykami producenta.

Konstrukcja i materiały

• Prowadzony grzyb szczelinowy trwale połączony z trzpieniem zaworu zapewnia stabilną charakterystykę przepływu.
• Gniazdo jest sztywno zamocowane w korpusie zaworu.
• Po odkręceniu zaślepki zawór nie staje się zaworem trójdrogowym – zachowuje funkcję zaworu przelotowego.
• Korpus: brąz CuSn5Zn5Pb2 – wysoka odporność na korozję i trwałość w warunkach instalacji HVAC.
• Grzyb, gniazdo, trzpień: stal nierdzewna – odporność na zużycie i korozję.
• Dławica trzpienia: z nieodcynkowującego się mosiądzu, samosmarująca, bezobsługowa.
• Uszczelnienia: pierścienie EPDM, bez dodatku silikonu.

Parametry hydrauliczne i charakterystyka regulacji

• kvs = 16 m³/h – nominalny przepływ zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa.
• Sv > 100 – wysoki iloraz szerokości zakresów kvs / kvr zapewnia precyzyjną regulację także przy małych otwarciach.
• Charakterystyka przepływu: 0…30% skoku liniowa, 30…100% stałoprocentowa (ngl = 3).
• Poziom nieszczelności: 0…0,02% wartości kvs – bardzo dobre doszczelnienie w funkcji odcinającej.
• Ciśnienie nominalne: PN16; ciśnienie robocze zgodnie z ISO 7005, w zależności od temperatury medium (zgodnie z wykresem ciśnienie–temperatura producenta).

Media i warunki pracy

• Woda: chłodnicza, lodowa, grzewcza i gorąca, także z dodatkiem środków przeciwzamarzaniowych; zalecana jakość wody wg VDI 2035.
• Solanka: do instalacji niskotemperaturowych.
• Para: para nasycona i przegrzana; przed zaworem wymagana minimalna suchość pary 0,98; parametry pracy (ciśnienie/temperatura) zgodnie z wykresami producenta.
• Temperatura medium (woda, solanka): w zakresie od −25 do 150 °C.
• Dla mediów o temperaturze poniżej 0 °C konieczne jest zastosowanie elektrycznego podgrzewacza trzpienia ASZ6.6 (24 V AC / 30 W), aby zapobiec zamarzaniu w dławicy.
• Zawór może pracować w obiegach otwartych i zamkniętych; w obiegach otwartych należy liczyć się z ryzykiem osadów wapiennych i odpowiednio dobrać siłownik oraz strategię eksploatacji.
• Aby uniknąć kawitacji, należy ograniczyć różnicę ciśnień na zaworze do wartości zalecanych przez producenta oraz zapewnić odpowiednie ciśnienia statyczne przed i za zaworem; w obiegach wody chłodniczej zaleca się dodatkowe dławienie za odbiornikiem.

Współpraca z siłownikami

Zawór VVG41.32 jest przeznaczony do pracy z siłownikami Siemens serii SAX.., SKD.. i SKB.., co umożliwia realizację regulacji 3‑stawnej lub ciągłej w szerokim zakresie zastosowań.

• Siłowniki SAX.. (elektromechaniczne, siła 800 N):
  • zasilanie 230 V AC lub 24 V AC/DC,
  • sygnał sterujący 3‑stawny lub ciągły 0…10 V DC (także 4…20 mA / 0…1000 Ω w wybranych modelach),
  • czas przebiegu: 30 s lub 120 s (w zależności od wersji),
  • wybrane modele (SAX81.., SAX61..) posiadają zatwierdzenie UL.
• Siłowniki SKD.. (elektrohydrauliczne, siła 1000 N):
  • zasilanie 230 V AC lub 24 V AC,
  • sterowanie 3‑stawne lub ciągłe 0…10 V DC (także 4…20 mA / 0…1000 Ω w wybranych modelach),
  • dostępne wersje ze sprężyną powrotną i bez,
  • czas przebiegu: 30 s lub 120 s (w zależności od modelu).
• Siłowniki SKB.. (elektrohydrauliczne, siła 2800 N):
  • zasilanie 230 V AC lub 24 V AC,
  • sterowanie 3‑stawne lub ciągłe 0…10 V DC (także 4…20 mA / 0…1000 Ω w wybranych modelach),
  • wersje ze sprężyną powrotną i bez,
  • przeznaczone do wymagających aplikacji oraz obiegów otwartych, gdzie korzystna jest większa siła siłownika.

Podane parametry techniczne i charakterystyki obowiązują przy stosowaniu zalecanych siłowników Siemens. Zastosowanie siłowników innych producentów może skutkować utratą gwarancji.

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG322 / ALG322B – 2 półśrubunki, 2 nakrętki łączące, 2 uszczelki płaskie:
  • przeznaczone do zaworu VVG41.32,
  • od strony zaworu: gwint walcowy G2 wg ISO 228‑1,
  • od strony instalacji: gwint walcowy Rp 1¼ wg ISO 7‑1,
  • wersja ALG322B – wykonanie z brązu, do mediów o temperaturze do 100 °C.
• Elektryczny podgrzewacz trzpienia ASZ6.6:
  • zasilanie 24 V AC, moc 30 W,
  • zalecany do czynników o temperaturze poniżej 0 °C w celu zapobiegania zamarzaniu trzpienia w dławicy.

Montaż i uruchomienie

• Zawór i siłownik można zmontować bezpośrednio na obiekcie, bez specjalnych narzędzi i nastaw.
• Przy montażu należy zwrócić uwagę na strzałkę kierunku przepływu na korpusie – musi być zgodna z rzeczywistym kierunkiem przepływu w instalacji.
• Uruchomienie instalacji jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika na zaworze.
• Kierunek ruchu trzpienia: wsuwanie trzpienia – otwieranie zaworu (zwiększanie przepływu), wysuwanie trzpienia – zamykanie (zmniejszanie przepływu).
• Ze względu na trwałość uszczelnienia trzpienia zalecany jest montaż zaworu na przewodzie powrotnym, gdzie temperatura medium jest niższa.
• W celu zwiększenia niezawodności pracy zaworu w obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem.

Obsługa, serwis i utylizacja

• Dławica trzpienia jest samosmarująca i niewymagająca obsługi; w razie potrzeby można ją wymienić bez demontażu zaworu z instalacji, pod warunkiem braku ciśnienia i wysokiej temperatury oraz dobrego stanu trzpienia.
• W przypadku uszkodzenia powierzchni trzpienia w strefie uszczelnienia należy wymienić cały zawór.
• Podczas prac serwisowych:
  • wyłączyć pompę i odłączyć zasilanie elektryczne,
  • zamknąć zawory odcinające i spuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia medium,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że siłownik został prawidłowo zamontowany na zaworze.
• Urządzenia nie powinny być utylizowane jako odpady komunalne; sposób złomowania poszczególnych elementów musi być zgodny z lokalnymi przepisami oraz wymaganiami ekologicznymi.

Dane techniczne – Siemens VVG41.32

• Model: VVG41.32
• Typ: zawór przelotowy, regulacyjno‑odcinający, gwintowany zewnętrznie
• Średnica nominalna DN: 32
• Przyłącza: G2B, gwint zewnętrzny wg ISO 228‑1 (do uszczelnień płaskich)
• Ciśnienie nominalne: PN16
• Współczynnik kvs: 16 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: 0…30% liniowa; 30…100% stałoprocentowa (ngl = 3)
• Poziom nieszczelności: 0…0,02% kvs (wg DIN EN 1349)
• Skok nominalny H100: 20 mm
• Temperatura medium (woda, solanka): −25…150 °C
• Media: woda, solanka, para nasycona i przegrzana (suchość przed zaworem ≥ 0,98)
• Korpus: brąz CuSn5Zn5Pb2
• Elementy wewnętrzne: stal nierdzewna (gniazdo, grzyb, trzpień)
• Dławica: mosiądz nieodcynkowujący się, bez silikonu
• Uszczelnienia: EPDM, bez silikonu
• Zgodność z dyrektywą dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, zgodnie z uznaną praktyką inżynierską (bez oznakowania CE)
• Zgodność EAC: Euroazjatycka zgodność
• Masa: ok. 2,2 kg

Podsumowanie

Siemens VVG41.32 to solidny zawór przelotowy DN 32, PN16 z korpusem z brązu i współczynnikiem kvs = 16 m³/h, przeznaczony do precyzyjnej regulacji oraz pewnego odcinania przepływu w instalacjach HVAC. Szeroki zakres dopuszczalnych mediów i temperatur, wysoka szczelność, dopracowana charakterystyka regulacyjna oraz możliwość współpracy z siłownikami SAX.., SKD.. i SKB.. czynią go uniwersalnym rozwiązaniem dla profesjonalnych instalacji grzewczych, chłodniczych i klimatyzacyjnych.
