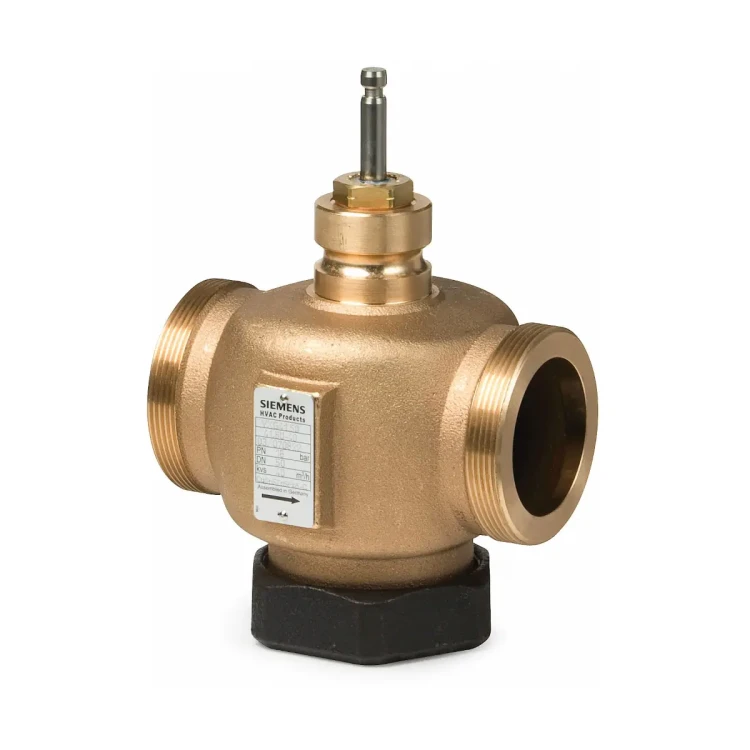

VVG41.40 Zawór przelotowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN40, kvs 25 [m3/h]

VVG41.40 to 2-drogowy zawór przelotowy Acvatix™ PN16 o średnicy DN 40 i współczynniku przepływu kvs = 25 m³/h, z korpusem z brązu CuSn5Zn5Pb2 i zewnętrznym gwintem przyłączy G2¼B wg ISO 228-1. Przeznaczony jest do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach otwartych i zamkniętych, z wodą, solanką oraz parą nasyconą i przegrzaną. Może współpracować z siłownikami elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VVG41.40
• Typ: 2-drogowy zawór przelotowy PN16 z gwintem zewnętrznym
• Zastosowanie: regulacja i odcinanie wody / solanki / pary w instalacjach grzewczych, chłodniczych i klimatyzacyjnych (HVAC)
• Średnica nominalna: DN 40
• Współczynnik kvs: 25 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Ciśnienie nominalne: PN16 wg ISO 7268
• Skok nominalny: 20 mm
• Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Poziom nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Dopuszczalne czynniki: woda chłodnicza, lodowa, grzewcza i gorąca, woda z dodatkami przeciwzamarzaniowymi, solanka, para nasycona i przegrzana (suchość przed zaworem ≥ 0,98)
• Temperatura medium (woda / solanka): −25…150 °C
• Zakres zastosowania dla pary: do 150 °C i 300 kPa (3 bar) ciśnienia bezwzględnego, w dopuszczalnym obszarze pracy wg charakterystyki ciśnienie–temperatura
• Przyłącza hydrauliczne: gwint zewnętrzny G2¼B wg ISO 228-1 do uszczelnień płaskich
• Kompatybilność z siłownikami: elektromechaniczne SAX.. (800 N) oraz elektrohydrauliczne SKD.. (1000 N) i SKB.. (2800 N)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Materiał gniazda, grzybka i trzpienia: stal nierdzewna
• Dławica trzpienia: mosiądz nieodcynkowujący, samosmarująca, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Masa zaworu: ok. 2,7 kg
• Zgodność i dyrektywy: urządzenie ciśnieniowe wg PED 2014/68/EU (osprzęt, grupa płynów 2, uznana praktyka inżynierska), zgodność EAC

Zastosowanie

Zawór VVG41.40 stosowany jest w instalacjach:

• centralnego ogrzewania i wysokotemperaturowych układów grzewczych,
• chłodzenia i klimatyzacji (woda chłodnicza, lodowa, solanki),
• wymienników ciepła, nagrzewnic, chłodnic i innych odbiorników wody,
• układów z parą nasyconą i przegrzaną w dopuszczalnym zakresie pracy.

Może pełnić funkcję zaworu regulacyjnego (płynna regulacja przepływu) lub odcinającego. Przeznaczony jest do obiegów otwartych i zamkniętych, przy zachowaniu warunków zapobiegających kawitacji oraz zgodności z dopuszczalnymi ciśnieniami i temperaturami medium.

Budowa i charakterystyka pracy

Budowa zaworu

• Prowadzony grzyb szczelinowy przymocowany jest do trzpienia zaworu, co zapewnia stabilną i powtarzalną charakterystykę regulacji.
• Gniazdo zaworu jest trwale zamocowane w korpusie z brązu.
• Dławica trzpienia jest samosmarująca i nie wymaga okresowej konserwacji; w razie potrzeby może zostać wymieniona jako komplet.
• Zawór jest konstrukcyjnie 2-drogowy – po odkręceniu zaślepki nie staje się zaworem trójdrogowym.

Kierunek ruchu i regulacja przepływu

• Trzpień wsuwa się: zawór otwiera się – przepływ przez zawór wzrasta.
• Trzpień wysuwa się: zawór zamyka się – przepływ przez zawór maleje.

Charakterystyka przepływu zaworu VVG41.40 jest:

• 0…30% skoku: liniowa, umożliwiająca precyzyjną regulację w obszarze małych przepływów,
• 30…100% skoku: stałoprocentowa (logarytmiczna) o współczynniku ngl = 3, zapewniająca optymalne sterowanie w pełnym zakresie obciążeń.

Niski poziom nieszczelności (0…0,02% kvs) pozwala stosować zawór zarówno w funkcji regulacyjnej, jak i odcinającej.

Praca z wodą, solanką i parą

• Woda / solanka: zawór przystosowany jest do pracy z wodą chłodniczą, lodową, grzewczą i gorącą, w tym z dodatkami przeciwzamarzaniowymi (np. roztwory glikolu) oraz z solanką, w zakresie temperatur −25…150 °C.
• Para: dopuszczalna jest praca z parą nasyconą i przegrzaną w zakresie do 150 °C i 300 kPa (3 bar) ciśnienia bezwzględnego, przy zapewnieniu minimalnej suchej frakcji pary ≥ 0,98 przed zaworem.
• Jakość wody: zalecana jakość wody zgodnie z wytycznymi VDI 2035, co ogranicza ryzyko odkładania się kamienia i korozji.

Zapobieganie kawitacji

Kawitacja powoduje przyspieszone zużycie grzybka i gniazda zaworu oraz zwiększa hałas w instalacji. Aby jej uniknąć, przy stosowaniu zaworu VVG41.40 należy:

• nie przekraczać dopuszczalnej różnicy ciśnień na zaworze przewidzianej dla danej aplikacji,
• zapewnić odpowiednie ciśnienia statyczne przed i za zaworem, szczególnie w obiegach wody chłodniczej,
• w razie potrzeby stosować dodatkowe dławienie za odbiornikiem (np. zawór dławiący za wymiennikiem), aby utrzymać warunki pracy bez kawitacji.

Urządzenia współpracujące

Siłowniki

Zawór VVG41.40 jest przeznaczony do współpracy z siłownikami firmy Siemens:

• SAX.. – siłowniki elektromechaniczne, siła 800 N (wersje 3-stawne oraz regulacyjne 0…10 V DC / 4…20 mA / 0…1000 Ω w zależności od modelu).
• SKD.. – siłowniki elektrohydrauliczne, siła 1000 N, wersje ze sprężyną powrotną lub bez.
• SKB.. – siłowniki elektrohydrauliczne, siła 2800 N, wersje ze sprężyną powrotną lub bez.

Zastosowanie siłowników innych producentów niż Siemens nie jest objęte gwarancją przewidzianą dla zaworu VVG41.40.

Komplety śrubunków

Do podłączenia zaworu VVG41.40 do instalacji przewidziane są kompletne śrubunki gwintowane:

• ALG402 – komplet śrubunków (2 szt.) do zaworów przelotowych
  Od strony zaworu: gwint walcowy G2¼ wg ISO 228-1
  Od strony instalacji: gwint walcowy Rp1½ wg ISO 7-1
• ALG402B – wersja z brązu, przeznaczona do czynników o temperaturze do 100 °C.

Akcesoria dodatkowe

• ASZ6.6 – elektryczny podgrzewacz trzpienia, 24 V AC / 30 W, wymagany przy pracy z czynnikami o temperaturze poniżej 0 °C, aby zapobiec zamarzaniu trzpienia w dławicy.

Montaż i eksploatacja

Montaż hydrauliczny i orientacja

• Zawór montuje się bezpośrednio w rurociągu za pomocą przyłączy gwintowanych G2¼B oraz odpowiednich śrubunków.
• Podczas montażu należy zwrócić uwagę na strzałkę na korpusie, określającą wymaganą kierunek przepływu.
• Położenie montażowe powinno umożliwiać swobodny montaż, podłączenie i serwis siłownika (nad zaworem pozostawić odpowiednią przestrzeń montażową).
• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.

Montaż siłownika

• Zawór i siłownik można zmontować bezpośrednio na obiekcie, bez potrzeby stosowania specjalistycznych narzędzi i czynności nastawczych.
• Uruchomienie zaworu jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika.
• Dla poprawnej pracy należy dobrać siłownik odpowiedni pod względem siły i dopuszczalnej różnicy ciśnień w instalacji.

Wskazówki projektowe i eksploatacyjne

• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osady wapienne; w takich przypadkach zaleca się stosowanie siłowników SKB.. (o większej sile) oraz okresowe przesterowanie zaworu (kilka razy w tygodniu).
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Przy pracy z wodą lub solanką o temperaturze poniżej 0 °C należy stosować podgrzewacz trzpienia ASZ6.6.
• Przy zastosowaniu do pary należy przestrzegać dopuszczalnego zakresu temperatury i ciśnienia oraz wytycznych doboru kvs dla pary (zakres podkrytyczny i nadkrytyczny).
• Warunki pracy zaworu należy tak dobrać, aby uniknąć kawitacji (dobór Δp na zaworze oraz ciśnień statycznych zgodnie z zaleceniami producenta).

Serwis i konserwacja

• Dławica uszczelniająca trzpień jest samosmarująca i nie wymaga regularnej obsługi.
• W razie potrzeby dławicę można wymienić bez demontażu zaworu z instalacji, pod warunkiem że instalacja jest wystudzona, bezciśnieniowa, a powierzchnia trzpienia nie jest uszkodzona.
• Przed pracami serwisowymi należy:
  • wyłączyć pompę i odłączyć napięcie zasilania siłownika,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do całkowitego ostygnięcia medium.

Dane techniczne

• Model: VVG41.40
• Seria: Acvatix™
• Typ zaworu: 2-drogowy zawór przelotowy, gwintowany zewnętrznie
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (charakterystyka ciśnienie–temperatura producenta)
• Średnica nominalna DN: 40
• kvs: 25 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Sv (DN20…50): > 100
• Skok nominalny H100: 20 mm
• Charakterystyka: 0…30% liniowa, 30…100% stałoprocentowa; ngl = 3
• Poziom nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Dopuszczalne media: woda chłodnicza, lodowa, grzewcza, gorąca; woda z dodatkami przeciwzamarzaniowymi; solanka; para nasycona i przegrzana (suchość ≥ 0,98)
• Temperatura medium (woda / solanka): −25…150 °C
• Temperatura medium (para): do 150 °C przy ciśnieniu ≤ 300 kPa (3 bar) bezwzględnym
• Gwint przyłączy: G2¼B (gwint zewnętrzny, walcowy) wg ISO 228-1
• Materiały:
  • korpus: brąz CuSn5Zn5Pb2,
  • gniazdo, grzybek, trzpień: stal nierdzewna,
  • dławica: mosiądz nieodcynkowujący, bez silikonu,
  • uszczelnienia: pierścienie EPDM, bez silikonu.
• Zgodność: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE – uznana praktyka inżynierska), Euroazjatycka zgodność EAC

Wymiary (VVG41.40)

• DN: 40
• B: 15 mm
• Gwint przyłącza: G2¼B
• L1 (długość korpusu): 130 mm
• L2: 65 mm
• L3: 73 mm
• H1 (od osi rurociągu do punktu mocowania siłownika): 46 mm
• H2 (zawór „zamknięty”, trzpień całkowicie wysunięty): 142,5 mm
• Wysokość całkowita z siłownikiem:
  • z siłownikiem SAX..: > 488 mm,
  • z siłownikiem SKD..: > 546 mm,
  • z siłownikiem SKB..: > 621 mm.
• Masa: ok. 2,7 kg

Podsumowanie

Siemens VVG41.40 to wytrzymały, 2-drogowy zawór przelotowy PN16 DN 40 o współczynniku kvs 25 m³/h, dedykowany do precyzyjnej regulacji i pewnego odcinania przepływu w instalacjach HVAC. Korpus z brązu CuSn5Zn5Pb2, prowadzone gniazdo i grzyb ze stali nierdzewnej, bardzo niski poziom nieszczelności oraz możliwość pracy z wodą, solanką i parą czynią z niego uniwersalne rozwiązanie do wymagających aplikacji. Kompatybilność z szeroką gamą siłowników SAX.., SKD.., SKB.. oraz dostępne komplety śrubunków ALG402 / ALG402B ułatwiają integrację zaworu z istniejącą instalacją i zapewniają długotrwałą, niezawodną eksploatację.
