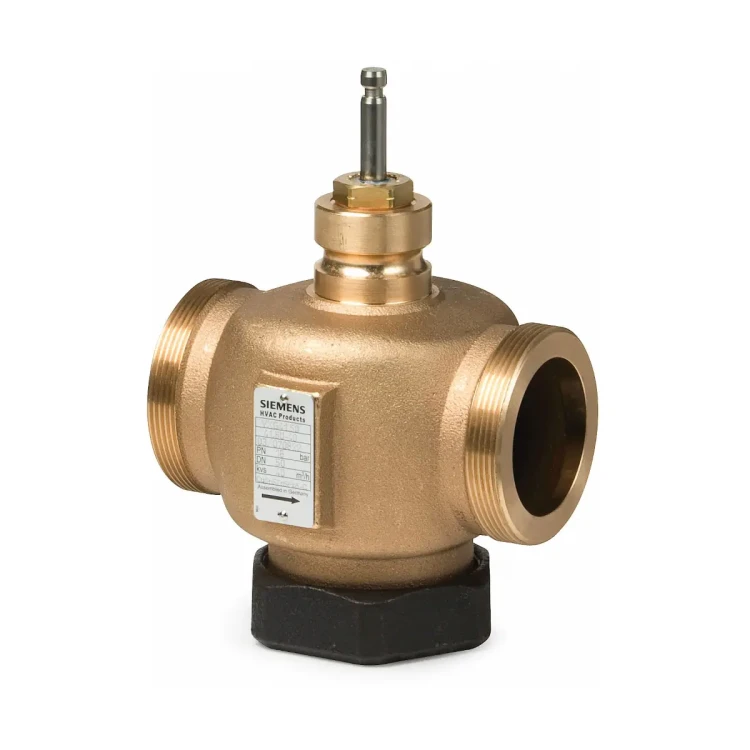

VVG41.50 Zawór przelotowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN50, kvs 40 [m3/h]

VVG41.50 to przelotowy zawór PN16 z gwintowanymi zewnętrznie przyłączami G 2¾B, należący do serii Siemens Acvatix. Przeznaczony jest do regulacji lub odcinania przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach otwartych i zamkniętych. Korpus z brązu CuSn5Zn5Pb2, wysoka przepustowość kvs = 40 m³/h oraz charakterystyka łącząca odcinek liniowy i stałoprocentowy umożliwiają dokładną regulację przepływu wody, solanki oraz pary.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVG41.50
• Rodzaj: zawór przelotowy PN16 z gwintem zewnętrznym
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), jako zawór regulacyjny lub odcinający
• Obiegi: obiegi otwarte i zamknięte (z zachowaniem warunków pracy bez kawitacji)
• Średnica nominalna DN: 50
• Współczynnik przepływu kvs: 40 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, spadek ciśnienia 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa, ngl = 3 wg VDI / VDE 2173
• Poziom nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny: 20 mm
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w zależności od temperatury czynnika (zgodnie z wykresem w dokumentacji technicznej)
• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035), solanka, para nasycona i przegrzana (suchość przed zaworem min. 0,98)
• Temperatura czynnika – woda / solanka: −25…150 °C (maks. 150 °C)
• Temperatura czynnika – para: do 150 °C przy ciśnieniu ≤ 300 kPa (3 bar) bezwzględnym, w dopuszczalnym zakresie wg wykresu temperatury i ciśnienia
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¾B wg ISO 228‑1, do uszczelnień płaskich
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Elementy wewnętrzne: gniazdo, grzybek, trzpień ze stali nierdzewnej
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Zgodność: urządzenie ciśnieniowe dla płynów grupy 2 wg PED 2014/68/EU (osprzęt ciśnieniowy, uznana praktyka inżynierska, bez oznaczenia CE), Euroazjatycka zgodność EAC
• Środowisko: dostępna deklaracja środowiskowa produktu CE1E4363en (m.in. zgodność z RoHS, skład materiałowy, utylizacja)
• Współpraca z siłownikami: elektromechaniczne Siemens SAX.. oraz elektrohydrauliczne SKD.. i SKB..
• Wyposażenie dodatkowe: śrubunki gwintowane ALG502 / ALG502B, elektryczny podgrzewacz trzpienia ASZ6.6

Zastosowanie

Zawór VVG41.50 stosowany jest w instalacjach:

• grzewczych (woda grzewcza, woda gorąca),
• chłodniczych (woda chłodnicza, woda lodowa, solanka),
• wentylacyjnych i klimatyzacyjnych,
• z parą nasyconą lub przegrzaną (przy zachowaniu dopuszczalnego zakresu ciśnienia i temperatury oraz minimalnej suchości pary 0,98 przed zaworem).

Może pełnić funkcję zaworu regulacyjnego (sterowanie przepływem) lub zaworu odcinającego. Przeznaczony jest do pracy zarówno w obiegach zamkniętych, jak i otwartych, przy zapewnieniu warunków zapobiegających kawitacji oraz zgodności jakości wody z wytycznymi VDI 2035.

Charakterystyka przepływu i media

Charakterystyka regulacyjna

• Zakres skoku 0…30%: charakterystyka liniowa.
• Zakres skoku 30…100%: charakterystyka stałoprocentowa (logarytmiczna), współczynnik ngl = 3 wg VDI / VDE 2173.
• Wysoki iloraz szerokości zakresów Sv > 100 zapewnia dużą dynamikę regulacji przy zachowaniu dokładności charakterystyki.
• Poziom nieszczelności zaworu w położeniu zamkniętym: 0…0,02% kvs wg DIN EN 1349.

Dopuszczalne czynniki robocze

• Woda: woda chłodnicza, lodowa, grzewcza, gorąca oraz woda z dodatkiem środków przeciwzamarzaniowych; zalecana jakość wody wg VDI 2035.
• Solanka – w zakresie temperatur podanych dla wody / solanki.
• Para: para nasycona i przegrzana; wymagana suchość przed zaworem min. 0,98.

Zakres temperatur i ciśnień

• Woda i solanka: temperatura czynnika od −25 do 150 °C (maks. 150 °C), ciśnienie robocze wg ISO 7005 w dopuszczalnym zakresie przedstawionym na wykresie zależności temperatury i ciśnienia.
• Para: temperatura do 150 °C przy ciśnieniu ≤ 300 kPa (3 bar) bezwzględnym, w dopuszczalnym obszarze pracy zgodnie z wykresem ciśnienie–temperatura.

Kawitacja i dobór hydrauliczny

Kawitacja powoduje przyspieszone zużycie grzybka i gniazda zaworu oraz zwiększony hałas przepływu. Aby jej uniknąć:

• nie przekraczać dopuszczalnej różnicy ciśnień na zaworze określonej wykresem doboru (dla VVG41.50 dobór odbywa się przy kvs = 40 m³/h),
• utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem, zgodnie z zaleceniami z wykresu doboru i schematów obiegów,
• w obiegach wody chłodniczej zapewnić wymaganą wartość ciśnienia za zaworem, np. przez zastosowanie zaworu dławiącego za odbiornikiem (wymiennikiem ciepła),
• dla pary nasyconej i przegrzanej dobierać różnicę ciśnień na zaworze w pobliżu krytycznego stosunku ciśnienia, zgodnie z podanymi w dokumentacji wzorami na kvs.

Współpraca z siłownikami

Zawór VVG41.50 jest przystosowany do współpracy z siłownikami Siemens:

• Elektromechanicznymi SAX.. – zasilanie 230 V AC lub 24 V AC/DC, sterowanie 3-stawne albo sygnałem ciągłym (0…10 V DC / 4…20 mA / 0…1000 Ω), siła ok. 800 N, czas przebiegu 30 lub 120 s.
• Elektrohydraulicznymi SKD.. – zasilanie 230 V AC lub 24 V AC, wersje z lub bez sprężyny powrotnej, siła ok. 1000 N, czas przebiegu 30 lub 120 s.
• Elektrohydraulicznymi SKB.. – zasilanie 230 V AC lub 24 V AC, wersje z lub bez sprężyny powrotnej, siła ok. 2800 N, czas przebiegu 120 s.

Dostępne są siłowniki z sygnałem 3-stawnym oraz z wyjściem proporcjonalnym (0…10 V DC / 4…20 mA / 0…1000 Ω), dzięki czemu zawór może pracować zarówno w prostych układach załącz/wyłącz, jak i w układach płynnej regulacji.

Wyposażenie dodatkowe i części zamienne

• Komplet śrubunków gwintowanych ALG502 / ALG502B – 2 sztuki śrubunków do zaworu VVG41.50, każdy zestaw zawiera 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie.
  • Od strony zaworu: gwint walcowy wg ISO 228‑1.
  • Od strony instalacji: gwint walcowy wg ISO 7‑1.
  • Wersja ALG..2B (brąz) przeznaczona do czynników o temperaturze do 100 °C.
• Elektryczny podgrzewacz trzpienia ASZ6.6 (symbol magazynowy S55845‑Z108) – 24 V AC / 30 W; wymagany przy czynnikach o temperaturze poniżej 0 °C, aby zapobiec zamarzaniu trzpienia w dławicy.
• Dławica z uszczelnieniem – część zamienna do zaworu VVG41.50 (DN50), numer zamówieniowy 4 284 8874 0; może być wymieniana bez demontażu zaworu z instalacji, pod warunkiem braku ciśnienia i odpowiedniego schłodzenia instalacji oraz braku uszkodzeń powierzchni trzpienia.

Montaż i eksploatacja

• Zawór i siłownik mogą być montowane bezpośrednio na obiekcie, bez potrzeby stosowania specjalnych narzędzi czy dodatkowych nastaw.
• Zawór dostarczany jest z instrukcją montażu (numer instrukcji: 4 319 9563 0).
• Przy montażu należy zwrócić uwagę na strzałkę kierunku przepływu na korpusie zaworu.
• Zawór może być uruchomiony wyłącznie po prawidłowym zamontowaniu siłownika.
• Kierunek działania: trzpień wsuwa się – otwieranie zaworu (zwiększanie przepływu); trzpień wysuwa się – zamykanie zaworu (zmniejszanie przepływu).
• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura czynnika sprzyja trwałości uszczelnienia trzpienia.
• W obiegach otwartych istnieje ryzyko odkładania się kamienia i zablokowania grzybka; w takich instalacjach zaleca się stosowanie silniejszych siłowników SKB.. oraz okresowe uruchamianie zaworu (2–3 razy w tygodniu).
• Dla zwiększenia niezawodności pracy w obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Przy temperaturach czynnika poniżej 0 °C należy stosować podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W).
• Dławica trzpienia jest samosmarująca i nie wymaga bieżącej obsługi; w razie potrzeby może być wymieniona zgodnie z instrukcją serwisową.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej pełnego ostygnięcia.

Dane techniczne – VVG41.50

• Typ: VVG41.50
• Seria: zawory przelotowe PN16 gwintowane zewnętrznie VVG41..
• Średnica nominalna DN: 50
• Ciśnienie nominalne: PN16 wg ISO 7268
• Współczynnik przepływu kvs: 40 m³/h (przy Δp = 100 kPa, H100 – zawór całkowicie otwarty, woda 5…30 °C)
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa; ngl = 3 wg VDI / VDE 2173
• Poziom nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Skok nominalny: 20 mm
• Dopuszczalne media: woda chłodnicza, lodowa, grzewcza, gorąca, woda ze środkami przeciwzamarzaniowymi; solanka; para nasycona i przegrzana (suchość min. 0,98 przed zaworem)
• Temperatura czynnika – woda / solanka: −25…150 °C (maks. 150 °C)
• Temperatura czynnika – para: do 150 °C przy ciśnieniu ≤ 300 kPa (3 bar) bezwzględnym, zgodnie z wykresem dopuszczalnego zakresu pracy
• Ciśnienie robocze: wg ISO 7005, w granicach określonych wykresem zależności temperatury i ciśnienia
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Gwinty przyłączeniowe: gwint zewnętrzny G 2¾B wg ISO 228‑1 (do uszczelnień płaskich)
• Zgodność z dyrektywą PED: 2014/68/EU, osprzęt ciśnieniowy dla płynów grupy 2, bez oznaczenia CE (PS × DN < 1000, uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność
• Deklaracja środowiskowa: CE1E4363en

Wymiary i masa

• Średnica nominalna DN: 50
• Gwint zewnętrzny: G 2¾B
• Długość zabudowy L1: 150 mm
• Wymiar L2: 75 mm
• Wymiar L3: 83 mm
• Wymiar B: 16 mm
• Masa: ok. 3,90 kg

Podsumowanie

Siemens VVG41.50 to przelotowy zawór regulacyjny PN16, DN50 z gwintowanymi przyłączami G 2¾B i współczynnikiem przepływu kvs = 40 m³/h, przeznaczony do pracy z wodą, solanką oraz parą w systemach HVAC. Zastosowanie korpusu z brązu CuSn5Zn5Pb2, elementów ze stali nierdzewnej, uszczelnień EPDM oraz dopracowanej charakterystyki przepływu (liniowa / stałoprocentowa) w połączeniu z siłownikami SAX.., SKD.. lub SKB.. pozwala na realizację precyzyjnej regulacji i odcinania mediów w instalacjach grzewczych, chłodniczych i parowych, przy zachowaniu wymagań dyrektywy dla urządzeń ciśnieniowych PED.
