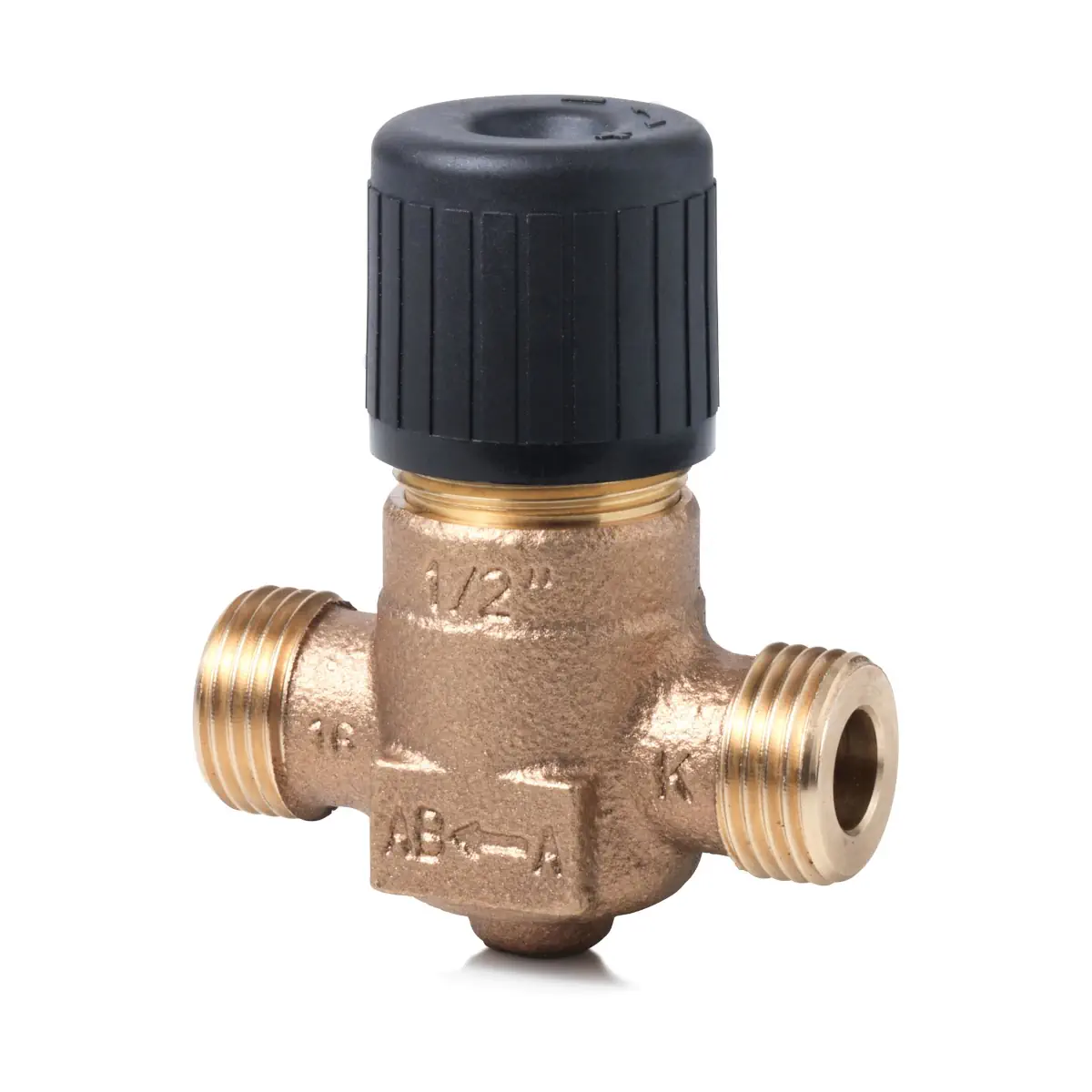

VVP45.10-0.4 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0,4 [m3/h]

Siemens VVP45.10-0.4 to kompaktowy, dwudrogowy zawór przelotowy regulacyjny PN16 z serii ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w małych obiegach zamkniętych. Zawór posiada średnicę DN10, przyłącze gwintowane G½B oraz współczynnik przepływu kvs = 0,4 m³/h, dzięki czemu idealnie nadaje się do dokładnej regulacji niewielkich wydatków w klimakonwektorach, nagrzewnicach i chłodnicach strefowych. Korpus z brązu CC491K, wysoka szczelność gniazda oraz możliwość sterowania ręcznego zapewniają trwałą i niezawodną pracę w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVP45.10-0.4
• Typ: zawór przelotowy (2-drogowy) regulacyjny PN16
• Średnica nominalna: DN10
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1, do uszczelnień płaskich
• Współczynnik przepływu kvs: 0,4 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• Charakterystyka regulacyjna kanału A → AB: stałoprocentowa (ngl = 2,2 wg VDI/VDE 2173)
• Iloraz szerokości zakresów: Sv > 50 – bardzo dobra zdolność regulacyjna przy małych przepływach
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs wg DIN EN 1349
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Skok nominalny trzpienia: 5,5 mm
• Temperatura czynnika: 1…110°C, krótkotrwale do 120°C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wody wg VDI 2035)
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego: pokrętło ręczne w standardzie
• Sprężyna powrotna: automatyczne zamykanie zaworu przy zwolnieniu pokrętła lub braku siłownika
• Przyłącze siłownika: gwint G¾”
• Zgodność: osprzęt ciśnieniowy wg PED 2014/68/EU (grupa płynów 2), zgodność EAC
• Masa zaworu: ok. 0,26 kg

Zastosowanie

Zawór VVP45.10-0.4 przeznaczony jest do pracy w zamkniętych obiegach wodnych w instalacjach grzewczych, chłodniczych i wentylacyjno–klimatyzacyjnych, szczególnie tam, gdzie wymagane są małe, precyzyjne przepływy. Typowe zastosowania:

• Regulacja końcowych urządzeń przygotowania powietrza po stronie wody, takich jak:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice wodne,
  • chłodnice wtórne.
• Instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia.
• Instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i do chłodzenia.
• Strefowe instalacje grzewcze w obiegach zamkniętych, np.:
  • pojedyncze piętra budynku,
  • apartamenty,
  • pojedyncze pomieszczenia.

Funkcje i działanie

Budowa i charakterystyka przepływu

• Typ zaworu: dwudrogowy zawór przelotowy z kanałem regulacyjnym A → AB.
• Kierunek przepływu: dopuszczalny wyłącznie w oznaczonym kierunku A → AB (oznaczenie na korpusie).
• Charakterystyka A → AB: stałoprocentowa (equal-percentage), zapewniająca stabilną i dokładną regulację również przy małych otwarciach zaworu.
• Wysoka szczelność gniazda: poziom przecieku 0…0,02% kvs minimalizuje niepożądany przepływ w stanie zamknięcia.
• Skok 5,5 mm pozwala na precyzyjne pozycjonowanie trzpienia i powtarzalną charakterystykę przepływu.

Sterowanie ręczne i sprężyna powrotna

• Zawór jest wyposażony w pokrętło sterowania ręcznego, umożliwiające lokalne ustawienie otwarcia kanału A → AB bez siłownika.
• Przy pracy ręcznej możliwe jest otwarcie kanału A → AB do ok. 70% skoku (pełne otwarcie realizowane jest przy współpracy z siłownikiem).
• Sprężyna powrotna automatycznie zamyka zawór po zwolnieniu pokrętła lub odłączeniu siłownika, zwiększając bezpieczeństwo instalacji.

Współpraca z siłownikami

Zawór VVP45.10-0.4 jest przystosowany do bezpośredniej współpracy z elektromechanicznymi siłownikami firmy Siemens za pomocą gwintowanego przyłącza G¾”.

• Rodzaje kompatybilnych siłowników:
  • Seria SSB.. – siłowniki elektromechaniczne 3-stawne:
    • napięcie zasilania: AC 230 V (SSB31..) lub AC 24 V (SSB81..),
    • siła nominalna: 200 N,
    • czas przebiegu: 150 s,
    • przeznaczone do zaworów o kvs ≤ 6,3 m³/h – w tym do VVP45.10-0.4.
  • SSB161.05HF – siłownik elektromechaniczny z regulacją ciągłą:
    • napięcie: 24 V AC/DC,
    • sygnał sterujący: 0…10 V DC,
    • czas przebiegu: 12,5 s,
    • przeznaczony do zaworów o kvs 0,25…6,3 m³/h, w pełni kompatybilny z VVP45.10-0.4.
  • Seria SSC.. – siłowniki elektromechaniczne 3-stawne o sile 300 N, przewidziane do zaworów o kvs ≥ 4 m³/h (informacyjnie dla całej serii VVP45..).
• Dopuszczalne różnice ciśnień z siłownikami SSB.. dla VVP45.10-0.4:
  • Δpmax = 400 kPa – maksymalna różnica ciśnień w kanale A → AB dla pracy regulacyjnej w pełnym zakresie skoku.
  • Δps = 725 kPa – maksymalna różnica ciśnień, przy której zawór z siłownikiem SSB.. jeszcze niezawodnie się zamyka (ciśnienie zamykające).

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG132 (ALG..2 – 2 szt.):
  • dedykowany do zaworów przelotowych DN10,
  • zawiera: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie,
  • przyłącze od strony zaworu: G½, od strony instalacji: gwint zewnętrzny R⅜.
• Śrubunki zaciskowe SERTO SO 00021.. – dostępne u innych producentów, umożliwiają podłączenie rur poprzez złączki zaciskowe (dobór wg średnicy rury).
• Pokrętło sterowania ręcznego – dostępne jako część zamienna (nr kat. 74 6760 273 0).

Dane techniczne

• Model: VVP45.10-0.4
• Typ zaworu: 2-drogowy przelotowy, regulacyjny
• Średnica nominalna: DN10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B (ISO 228-1) – do uszczelnień płaskich
• Przyłącze siłownika: G¾”
• kvs A → AB: 0,4 m³/h (H100, Δp = 100 kPa, woda 5…30°C)
• Iloraz szerokości zakresów: Sv > 50
• Charakterystyka regulacyjna A → AB: stałoprocentowa (ngl = 2,2)
• Poziom nieszczelności A → AB: 0…0,02% kvs wg DIN EN 1349
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkiem środków przeciwzamarzaniowych
• Temperatura medium: 1…110°C, krótkotrwale do 120°C
• Skok nominalny: 5,5 mm
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Zgodność z dyrektywą ciśnieniową: PED 2014/68/EU, osprzęt ciśnieniowy dla grupy płynów 2 (PS × DN < 1000 – bez oznaczenia CE)
• Zgodność: Euroazjatycka zgodność EAC
• Wymiary korpusu (dla VVP45.10-0.25…1.6 – w tym VVP45.10-0.4):
  • długość zabudowy L1: ok. 60 mm,
  • odstęp między osiami śrubunków L2: ok. 30 mm,
  • występ korpusu L4: ok. 20 mm,
  • wysokość części zaworu H1: ok. 44,9 mm,
  • wysokość do pokrętła H2: ok. 54 mm,
  • wysokość zabudowy z siłownikiem: > 200 mm (w zależności od typu siłownika).
• Masa: ok. 0,26 kg

Montaż i eksploatacja

• Zalecane miejsce montażu: na przewodzie powrotnym instalacji, gdzie temperatura medium jest niższa – wydłuża to trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Zawór dostarczany jest z pokrętłem sterowania ręcznego, montaż siłownika odbywa się bez specjalnych narzędzi – bezpośrednio na przyłączu G¾”.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem ręcznym lub z prawidłowo zamontowanym siłownikiem.
• Dławnica nie jest elementem wymiennym – w przypadku nieszczelności przewidziana jest wymiana całego zaworu.
• Podczas prac serwisowych należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i poczekać na jej ostygnięcie.
• Zawór wyposażony jest w napiętą sprężynę powrotną; demontaż wewnętrznych elementów może wykonywać wyłącznie wykwalifikowany personel.

Podsumowanie

Siemens VVP45.10-0.4 to dwudrogowy zawór przelotowy PN16 z korpusem z brązu, o małym współczynniku kvs = 0,4 m³/h i stałoprocentowej charakterystyce regulacyjnej. Zapewnia bardzo precyzyjną regulację przepływu wody grzewczej i chłodniczej w małych obiegach, takich jak klimakonwektory czy nagrzewnice strefowe. Wysoka szczelność, możliwość sterowania ręcznego, współpraca z siłownikami serii SSB.. oraz dostępne śrubunki ALG132 sprawiają, że jest to nowoczesne, kompletne rozwiązanie do profesjonalnych instalacji HVAC wymagających dokładnej regulacji przy niewielkich przepływach.
