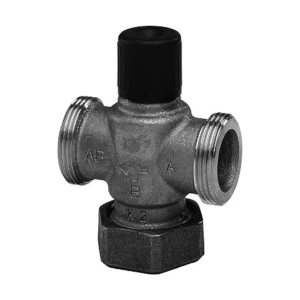

VVP45.40-25 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN40, kvs 25 [m3/h]

VVP45.40-25 to 2-drogowy zawór przelotowy regulacyjny PN16 z korpusem z brązu i liniową charakterystyką przepływu, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC. Zawór ma średnicę DN40, współczynnik kvs = 25 m3/h oraz przyłącza gwintowane G2¼B wg ISO 228/1, dzięki czemu idealnie nadaje się do większych obiegów i stref grzewczych. Może współpracować z elektromechanicznymi siłownikami Siemens serii SSC.. oraz posiada sprężynę powrotną i pokrętło sterowania ręcznego.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVP45.40-25
• Typ zaworu: 2-drogowy zawór przelotowy regulacyjny do instalacji HVAC
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Średnica nominalna DN: 40
• Współczynnik kvs (A → AB): 25 m3/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Charakterystyka przepływu: liniowa (kanał regulacyjny A → AB, kvs ≥ 10 m3/h)
• Kierunek przepływu: wyłącznie A → AB, zgodnie z oznaczeniem na korpusie
• Skok nominalny trzpienia: 5,5 mm
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs (wg DIN EN 1349)
• Dopuszczalne media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Dopuszczalna różnica ciśnień z siłownikiem: Δpmax = 75 kPa, ciśnienie zamykające Δps = 75 kPa
• Przyłącza hydrauliczne: gwint zewnętrzny G2¼B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾"
• Możliwość sterowania ręcznego: pokrętło na korpusie zaworu
• Automatyczne zamykanie: wbudowana sprężyna powrotna zaworu
• Materiał korpusu: brąz CC491K
• Materiał trzpienia: stal nierdzewna
• Gniazdo, grzybek i dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Zalecane śrubunki: zestawy śrubunków gwintowanych ALG402 (żeliwo ciągliwe) lub ALG402B (mosiądz, do temperatur czynnika do 100 °C)
• Masa: ok. 2,75 kg

Zastosowanie

Zawór VVP45.40-25 stosowany jest w wodnych obiegach zamkniętych instalacji grzewczych, chłodniczych i wentylacyjno–klimatyzacyjnych, do regulacji przepływu przez końcowe urządzenia przygotowania powietrza oraz obiegi strefowe, m.in.:

• w instalacjach wentylacyjnych i klimatyzacyjnych – do regulacji klimakonwektorów indukcyjnych i wentylatorowych oraz małych nagrzewnic i chłodnic wtórnych,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła wykorzystywanym do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem – dla pojedynczych pięter budynku, apartamentów i pojedynczych pomieszczeń.

Budowa i zasada działania

VVP45.40-25 jest 2-drogowym zaworem przelotowym, w którym regulowany kanał przepływowy przebiega od króćca A do króćca AB.

• Dopuszczalny jest jedynie przepływ w kierunku A → AB; przepływ w kierunku przeciwnym nie jest przewidziany.
• Regulacja odbywa się poprzez osiowy ruch trzpienia na skoku 5,5 mm, który zmienia stopień otwarcia gniazda zaworu.
• Dla zaworu o kvs = 25 m3/h charakterystyka przepływu w kanale A → AB jest liniowa, co pozwala na przewidywalną i precyzyjną regulację natężenia przepływu.
• Sprężyna powrotna powoduje automatyczne zamykanie zaworu.
• Bardzo niski poziom nieszczelności (≤ 0,02% kvs) zapewnia skuteczne odcinanie przepływu w pozycji zamkniętej.

Ręczne sterowanie i obsługa

• Zawór wyposażony jest w pokrętło sterowania ręcznego, które umożliwia otwieranie kanału A → AB podczas uruchamiania instalacji lub prac serwisowych.
• Eksploatacja jest dozwolona wyłącznie z założonym pokrętłem lub prawidłowo zamontowanym siłownikiem.
• Zawory serii V..P45.. nie wymagają okresowej obsługi.
• Dławnica trzpienia nie jest elementem wymiennym – w razie nieszczelności producent przewiduje wymianę całego zaworu.

Współpraca z siłownikami

Zawór VVP45.40-25 przeznaczony jest do współpracy z elektromechanicznymi siłownikami Siemens serii SSC.., dobranymi do wymaganej funkcji sterowania i parametrów instalacji.

• Siłowniki z serii SSC31.. i SSC81..:
  • napięcie zasilania: 230 V AC (SSC31..) lub 24 V AC (SSC81..),
  • sygnał sterujący: 3-stawny,
  • czas przebiegu: 150 s,
  • siła nominalna: 300 N,
  • zastosowanie do zaworów o kvs ≥ 4 m3/h, w tym do zaworów o kvs do 25 m3/h.
• Siłownik SSC161.05HF:
  • napięcie zasilania: 24 V AC/DC,
  • sygnał sterujący: 0...10 V DC,
  • czas przebiegu: 12,5 s,
  • siła nominalna: 300 N,
  • zastosowanie do zaworów o kvs 0,25…25 m3/h.
• Dla zaworu VVP45.40-25 maksymalna dopuszczalna różnica ciśnień z siłownikiem wynosi Δpmax = 75 kPa, a maksymalne ciśnienie zamykające Δps = 75 kPa.
• Producent zastrzega, że stosowanie siłowników innych producentów niż Siemens powoduje utratę gwarancji.

Dane techniczne

• Oznaczenie typu: VVP45.40-25
• Rodzaj zaworu: 2-drogowy zawór przelotowy regulacyjny
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna: DN40
• Współczynnik kvs (A → AB): 25 m3/h (zimna woda 5…30 °C, H100 przy Δp = 100 kPa)
• Charakterystyka zaworu (A → AB, kvs ≥ 10): liniowa
• Skok nominalny trzpienia: 5,5 mm
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs (wg DIN EN 1349)
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkiem środków przeciwzamarzaniowych; jakość wody wg VDI 2035
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Iloraz szerokości zakresów Sv: zgodnie z zestawieniem typów dla serii VVP45..
• Dopuszczalna różnica ciśnień z siłownikiem: Δpmax = 75 kPa, Δps = 75 kPa
• Przyłącza zaworu: gwint zewnętrzny G2¼B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: G¾"
• Możliwe przyłącza do instalacji: śrubunki gwintowane ALG402 / ALG402B (gwint Rp1½ od strony instalacji) lub śrubunki zaciskowe SERTO typu SO 00021.. (dostępne u innych producentów)
• Materiały:
  • korpus zaworu – brąz CC491K,
  • trzpień – stal nierdzewna,
  • gniazdo, grzybek, dławnica – mosiądz,
  • uszczelnienie trzpienia – pierścienie EPDM,
  • zaślepienie obejścia (dla zaworów VVP45.. o kvs 6,3…25) – żeliwo ciągliwe, stal nierdzewna, uszczelka Klinger SIL C-4300.
• Wymiary (VVP45.40-25):
  • przyłącze: G2¼B,
  • L1 = 130 mm,
  • L2 = 65 mm,
  • L4 = 76 mm,
  • wysokość korpusu H1 ≈ 72 mm, H2 ≈ 81 mm.
• Masa: ok. 2,75 kg

Wymiary i montaż

• Zawór montuje się na rurociągu za pomocą śrubunków gwintowanych z uszczelką płaską (np. ALG402 / ALG402B) lub odpowiednich śrubunków zaciskowych SERTO.
• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium sprzyja dłuższej trwałości uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Siłownik może być zamontowany bezpośrednio na zaworze; montaż nie wymaga specjalnych narzędzi ani dodatkowych nastaw wstępnych.
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VVP45.40-25 to wytrzymały, 2-drogowy zawór przelotowy DN40, PN16 z liniową charakterystyką przepływu i współczynnikiem kvs = 25 m3/h, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w większych obiegach zamkniętych. Brązowy korpus, bardzo niski poziom nieszczelności, możliwość sterowania ręcznego, sprężyna powrotna oraz współpraca z siłownikami serii SSC.. sprawiają, że jest to niezawodne rozwiązanie do zastosowań w zaawansowanych instalacjach HVAC i strefowych systemach grzewczych.
