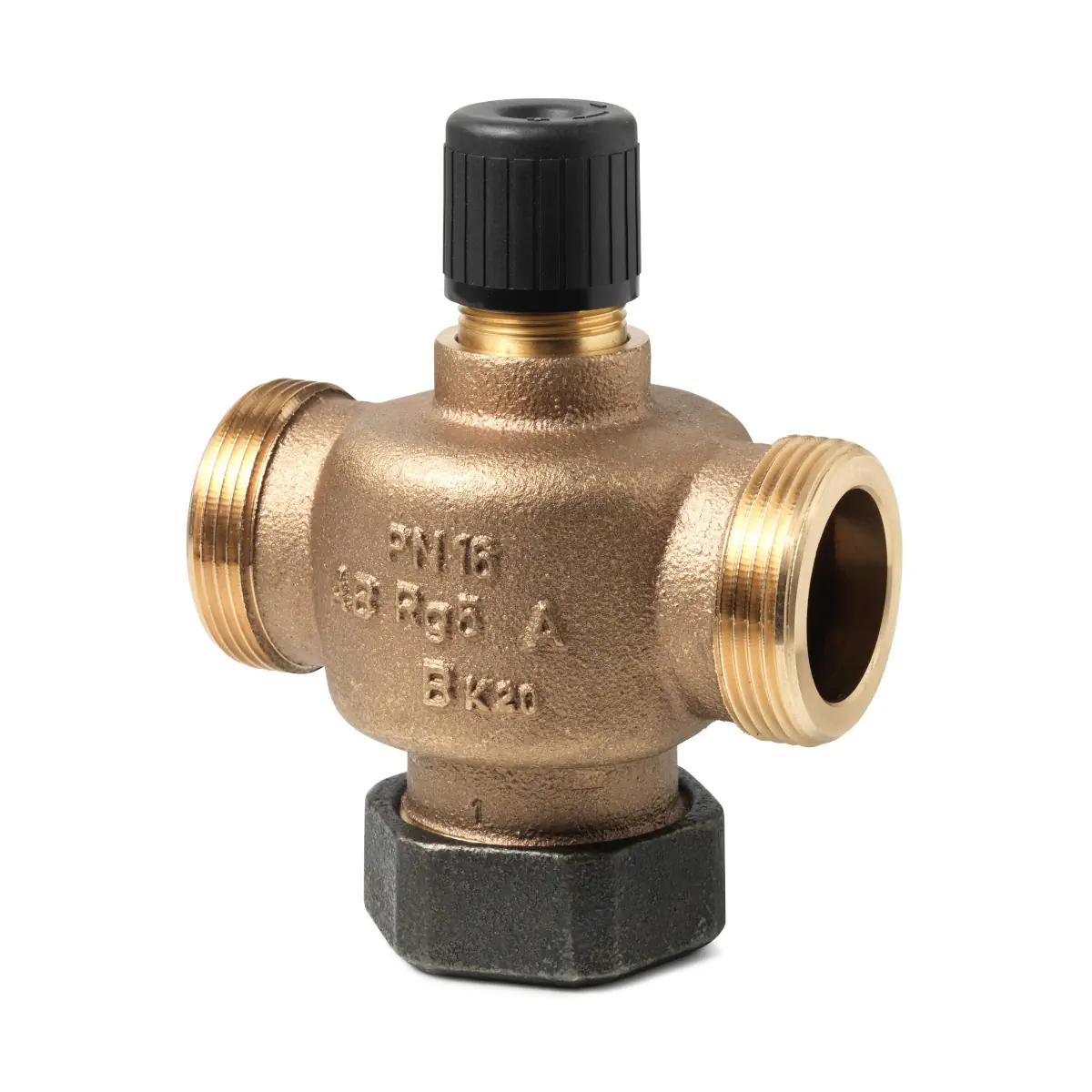

VVP45.25-10 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN25, kvs 10 [m3/h]

VVP45.25-10 to 2-drogowy (przelotowy) zawór regulacyjny serii ACVATIX™ firmy Siemens, o średnicy nominalnej DN 25 i współczynniku przepływu kvs = 10 m³/h. Korpus z brązu CC491K, przyłącza gwintowane G 1½B wg ISO 228/1 oraz ciśnienie nominalne PN16 sprawiają, że jest to trwały i niezawodny zawór do regulacji przepływu wody grzewczej i lodowej w zamkniętych obiegach instalacji HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVP45.25-10
• Typ: zawór przelotowy (2-drogowy) regulacyjny PN16
• Średnica nominalna DN: 25
• Współczynnik kvs (A → AB): 10 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, Δp = 100 kPa)
• Charakterystyka regulacyjna A → AB: liniowa (kvs ≥ 10)
• Iloraz szerokości zakresów Sv: > 100
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Zakres temperatury medium: 1…110 °C, krótkotrwale maks. 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Poziom nieszczelności A → AB: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Możliwość sterowania ręcznego: pokrętło sterujące z możliwością pełnego otwarcia zaworu
• Automatyczne zamykanie: wbudowana sprężyna powrotna zamykająca zawór
• Masa: ok. 1,40 kg

Zastosowanie

Zawór VVP45.25-10 przeznaczony jest do regulacji przepływu wody po stronie instalacji w zamkniętych obiegach grzewczych i chłodniczych w systemach HVAC, w szczególności:

• w instalacjach wentylacyjnych i klimatyzacyjnych – regulacja końcowych urządzeń przygotowania powietrza po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami dla ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem, np. dla pojedynczych pięter budynku, apartamentów lub pojedynczych pomieszczeń.

Budowa i zasada działania

• Typ konstrukcji: zawór przelotowy 2-drogowy z kanałem regulacyjnym A → AB.
• Kierunek przepływu: dopuszczalny przepływ tylko w kierunku oznaczonym na korpusie, tzn. z A do AB.
• Regulacja przepływu: przepływ w kanale A → AB jest regulowany położeniem trzpienia – przy chowaniu trzpienia zawór się otwiera, przy wysuwaniu zamyka.
• Charakterystyka przepływu: dla kvs = 10 m³/h zawór posiada liniową charakterystykę na kanale A → AB, co ułatwia precyzyjne odwzorowanie sygnału sterującego na przepływ.
• Nieszczelność: wysoka szczelność regulacyjna – przeciek w położeniu zamkniętym nie przekracza 0,02% kvs.
• Sprężyna powrotna: wbudowana sprężyna powoduje automatyczne zamknięcie zaworu.

Współpraca z siłownikami

Zawór VVP45.25-10 jest przystosowany do współpracy z elektromechanicznymi siłownikami serii SSC.. firmy Siemens, zapewniającymi siłę 300 N:

• SSC31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła nominalna 300 N
• SSC81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła nominalna 300 N
• SSC161.05HF – 24 V AC/DC, sterowanie ciągłe 0...10 V DC, czas przebiegu 12,5 s, siła nominalna 300 N, zakres zastosowania do zaworów o kvs 0,25…25 m³/h
• Maksymalna różnica ciśnień z siłownikiem SSC..: Δpmax = 300 kPa (maks. różnica ciśnień dla pełnego skoku zaworu), Δps = 300 kPa (maks. ciśnienie zamykające, przy którym zawór pewnie się domyka).
• Gwarancja: podane dane techniczne obowiązują przy współpracy z siłownikami Siemens wymienionych serii; zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne

• Typ zaworu: regulacyjny, przelotowy (2-drogowy)
• Model: VVP45.25-10
• DN: 25
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Współczynnik kvs A → AB: 10 m³/h
• Charakterystyka A → AB: liniowa
• Iloraz szerokości zakresów Sv: > 100
• Poziom nieszczelności A → AB: 0…0,02% kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Media robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura medium: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: G¾"
• Wysokość montażowa H: > 280 mm
• Wymiary korpusu: L1 = 105 mm, L2 = 52,5 mm, L4 = 62,5 mm, H1 = 62,5 mm, H2 ≈ 71 mm
• Masa: ok. 1,40 kg
• Dyrektywa ciśnieniowa: osprzęt ciśnieniowy dla grupy płynów 2 zgodnie z PED 2014/68/EU (uznana praktyka inżynierska, bez oznakowania CE)
• Zgodność EAC: Euroazjatycka zgodność

Montaż i eksploatacja

• Miejsce montażu: zalecany montaż na przewodzie powrotnym instalacji grzewczej, gdzie niższa temperatura medium sprzyja trwałości uszczelnienia trzpienia.
• Filtr przed zaworem: w celu zwiększenia niezawodności działania zaleca się zainstalowanie filtra zanieczyszczeń przed zaworem.
• Montaż z siłownikiem: zawór i siłownik mogą być zmontowane bezpośrednio na instalacji, bez potrzeby stosowania specjalnych narzędzi i dodatkowych nastaw.
• Orientacja siłownika: siłownik może być obracany względem zaworu w zakresie 90° (zgodnie z rysunkiem producenta), co ułatwia dopasowanie do warunków zabudowy.
• Sterowanie ręczne: zawór wyposażony jest w pokrętło sterowania ręcznego; dla kvs = 10 możliwe jest pełne otwarcie przekroju przepływu.
• Bezobsługowość: zawór nie wymaga bieżącej obsługi; podczas prac serwisowych należy wyłączyć pompę, odciąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do jej ostygnięcia.
• Dławnica: dławnica nie jest przewidziana do wymiany – w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.

Wyposażenie dodatkowe

Dla zaworu VVP45.25-10 dostępne są następujące elementy przyłączeniowe:

• Zestawy śrubunków gwintowanych (2 szt.):
  – ALG252 – śrubunki z żeliwa ciągliwego do przyłączenia zaworu (G 1½) do instalacji (gwint Rp 1) z uszczelką płaską.
  – ALG252B – wersja z mosiądzu, przeznaczona do czynników o temperaturze do 100 °C.
• Śrubunki zaciskowe SERTO SO 00021..: możliwość zastosowania śrubunków zaciskowych odpowiedniej średnicy (dostępne u innych producentów), z gwintem od strony zaworu zgodnym z ISO 228-1 oraz gwintem od strony instalacji zgodnym z ISO 7-1.

Podsumowanie

Siemens VVP45.25-10 to solidny, przelotowy zawór regulacyjny DN 25 o kvs = 10 m³/h, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej i lodowej w zamkniętych obiegach instalacji HVAC. Korpus z brązu CC491K, liniowa charakterystyka przepływu, wysoka szczelność oraz współpraca z siłownikami serii SSC.. (300 N) czynią go niezawodnym rozwiązaniem dla strefowych systemów grzewczych i chłodniczych w budynkach mieszkalnych i komercyjnych.
