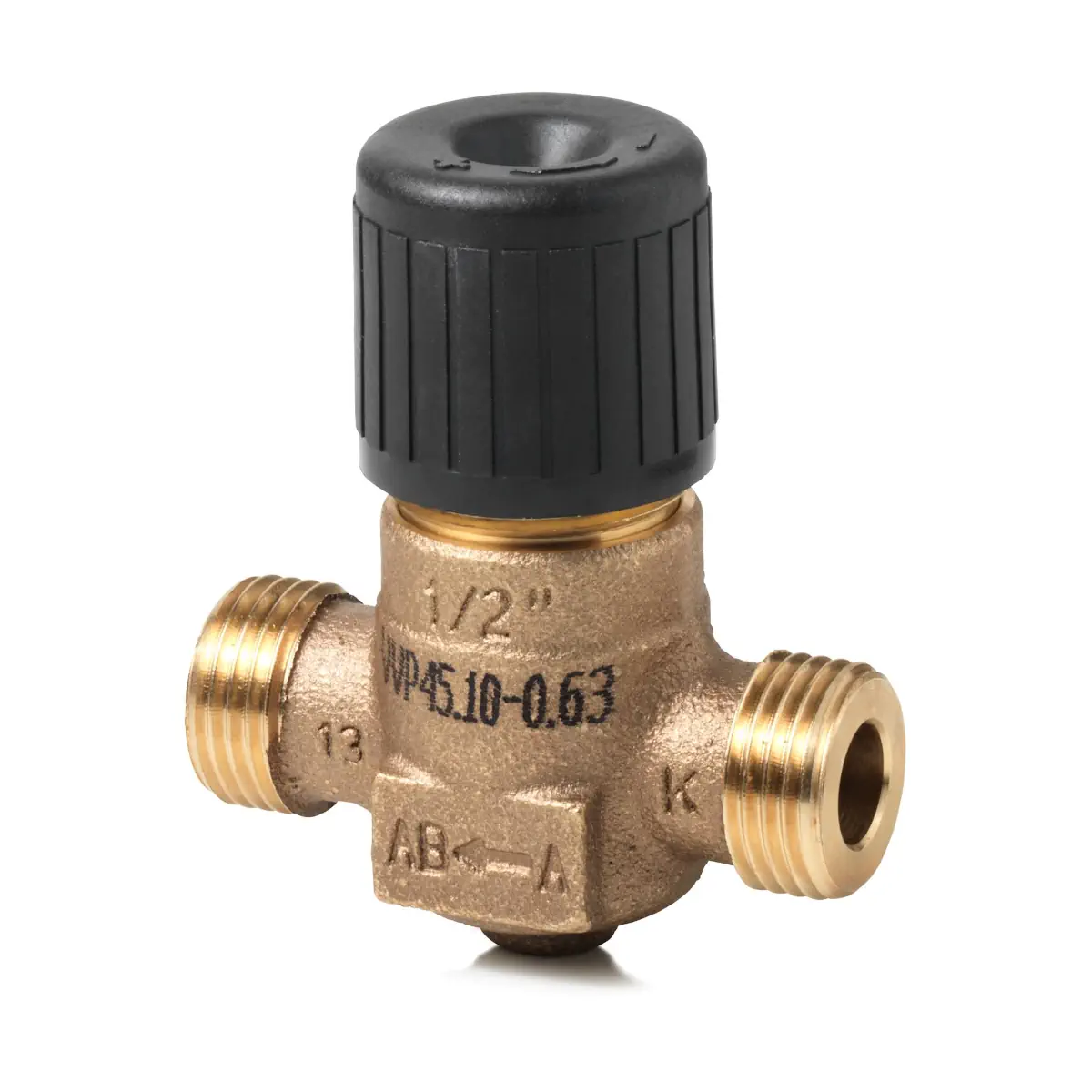

VVP45.10-0.63 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0,63 [m3/h]

VVP45.10-0.63 to 2-drogowy zawór przelotowy regulacyjny PN16 z serii Acvatix, przeznaczony do regulacji przepływu wody w zamkniętych obiegach instalacji grzewczych, chłodniczych i klimatyzacyjnych (HVAC). Korpus z brązu CC491K (Rg5), nominalne natężenie przepływu kvs 0,63 m³/h oraz przyłącze gwintowane DN10, G½B sprawiają, że zawór idealnie nadaje się do precyzyjnej regulacji małych przepływów w klimakonwektorach oraz niewielkich nagrzewnicach i chłodnicach wtórnych. Zawór współpracuje z siłownikami elektromechanicznymi SSB.. i umożliwia również sterowanie ręczne za pomocą pokrętła.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVP45.10-0.63
• Typ: 2-drogowy zawór przelotowy regulacyjny PN16
• Zastosowanie: regulacja przepływu wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych (obieg zamknięty)
• Średnica nominalna DN: 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1, do uszczelnień płaskich
• Nominalne natężenie przepływu kvs: 0,63 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Charakterystyka przepływu kanału A → AB: stałoprocentowa, ngl = 2,2 wg VDI / VDE 2173 (dla kvs ≤ 6,3 m³/h)
• Iloraz szerokości zakresów Sv: > 50
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Czynniki robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Poziom nieszczelności kanału A → AB: 0…0,02 % wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Dopuszczalna różnica ciśnienia Δpmax (z siłownikiem SSB..): 400 kPa
• Ciśnienie zamykające Δps (z siłownikiem SSB..): 725 kPa
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze siłownika: gwint G¾’’
• Sterowanie ręczne: możliwość ręcznego przestawiania przy użyciu pokrętła sterowania ręcznego (dostępne także jako część zamienna)
• Automatyczne zamknięcie: zawór zamykany sprężyną powrotną
• Akcesoria przyłączeniowe: komplety śrubunków gwintowanych ALG132 (2 szt.) do zaworów przelotowych DN10; możliwość zastosowania śrubunków zaciskowych SERTO typu SO 00021-12-1/2” (u innych producentów)
• Wymiary (wg karty katalogowej, DN10, G½B): H1 = 44,9 mm; H2 ≈ 54 mm; L1 = 60 mm; L2 = 30 mm; L4 = 20 mm
• Masa zaworu: ok. 0,26 kg

Zastosowanie

Zawór VVP45.10-0.63 stosowany jest w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, takich jak:

• klimakonwektory indukcyjne i wentylatorowe,
• małe nagrzewnice wodne,
• małe chłodnice wtórne.

Może być stosowany w:

• instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• instalacjach stref grzewczych z zamkniętym obiegiem, np. dla pojedynczych pięter, apartamentów lub pojedynczych pomieszczeń.

Funkcje i działanie

Konstrukcja i kierunek przepływu

• Typ zaworu: 2-drogowy zawór przelotowy VVP45..
• Kanał regulacyjny: A → AB (brak obejścia B w tym modelu)
• Dopuszczalny kierunek przepływu: wyłącznie w kierunku oznaczonym na korpusie, tj. A → AB
• Charakterystyka przepływu A → AB: stałoprocentowa (equal percentage) dla kvs ≤ 6,3 m³/h
• Wysoki iloraz szerokości zakresów Sv > 50 zapewnia stabilną regulację również przy małych przepływach.

Współpraca z siłownikami

• Zawór przeznaczony jest do współpracy z siłownikami elektromechanicznymi SSB.. firmy Siemens.
• Siłowniki serii SSB.. (np. SSB31.., SSB81.., SSB61..) mają siłę nominalną 200 N i przystosowane są do zaworów o kvs ≤ 6,3 m³/h, co obejmuje model VVP45.10-0.63.
• Dostępne są wykonania siłowników:
  • 230 V AC, 3-stawne (SSB31.., czas przebiegu 150 s),
  • 24 V AC, 3-stawne (SSB81..),
  • 24 V AC/DC, sygnał 0...10 V DC (SSB61.., czas przebiegu 75 s).
• Dla zaworu VVP45.10-0.63 z siłownikiem SSB..:
  • maks. różnica ciśnienia Δpmax: 400 kPa,
  • ciśnienie zamykające Δps: 725 kPa.

Sterowanie ręczne i sprężyna powrotna

• Zawór może być obsługiwany ręcznie za pomocą pokrętła sterowania ręcznego lub automatycznie przez siłownik.
• Zgodnie z kartą katalogową, zawory zamykane są automatycznie przy pomocy sprężyny powrotnej.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Podłączenie hydrauliczne i montaż

• Przyłącze do instalacji: gwint zewnętrzny G½B wg ISO 228/1 do uszczelnień płaskich.
• Wyposażenie dodatkowe – śrubunki gwintowane:
  • ALG..2: komplet 2 śrubunków gwintowanych do zaworów przelotowych (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie).
  • Dla VVP45.10-0.63 przeznaczony jest zestaw ALG132 (DN10, G½, R⅜).
  • Wersje oznaczone ALG..2B wykonane są z mosiądzu do czynników o temperaturze do 100 °C.
• Śrubunki zaciskowe: możliwość zastosowania śrubunków SERTO typu SO 00021-12-1/2” (dostępne u innych producentów), z gwintem walcowym wg ISO 228-1 (strona zaworu) i ISO 7-1 (strona instalacji).
• Zalecany montaż: na przewodzie powrotnym instalacji, gdzie niższa temperatura medium sprzyja trwałości uszczelnienia trzpienia.
• Dla zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Zawór z siłownikiem może być montowany bezpośrednio w instalacji, bez potrzeby stosowania specjalnych narzędzi i dodatkowych nastaw; zawory dostarczane są z instrukcją montażu.

Eksploatacja i serwis

• Bezobsługowa konstrukcja: zawory V..P45.. nie wymagają bieżącej obsługi.
• Dławnica: nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
• Podczas prac serwisowych przy zaworze / siłowniku należy:
  • wyłączyć pompę i odłączyć napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Ze względu na napiętą sprężynę powrotną, rozbieranie zaworu może wykonywać wyłącznie wykwalifikowany personel.
• Utylizacja: urządzenia nie należy traktować jako odpad komunalny; przy złomowaniu trzeba przestrzegać lokalnych przepisów i wymagań ochrony środowiska.

Dane techniczne

• Model: VVP45.10-0.63
• Typ: 2-drogowy zawór przelotowy regulacyjny
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Średnica nominalna DN: 10
• Przyłącze: gwint zewnętrzny G½B wg ISO 228/1
• Przyłącze siłownika: G¾’’
• kvs: 0,63 m³/h (A → AB, H100, Δp = 100 kPa, woda 5…30 °C)
• Charakterystyka zaworu A → AB: stałoprocentowa (ngl = 2,2) dla kvs ≤ 6,3 m³/h
• Sv: > 50
• Poziom nieszczelności: 0…0,02 % kvs wg DIN EN 1349
• Skok nominalny: 5,5 mm
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Czynniki robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Wymiary (VVP45.10-0.25…1.6, DN10): H1 = 44,9 mm; H2 ≈ 54 mm; L1 = 60 mm; L2 = 30 mm; L4 = 20 mm
• Masa: ok. 0,26 kg

Podsumowanie

Siemens VVP45.10-0.63 to kompaktowy, 2-drogowy zawór przelotowy PN16 z korpusem z brązu i charakterystyką stałoprocentową kanału A → AB. Nominalne natężenie przepływu kvs 0,63 m³/h, wysoki iloraz zakresów Sv > 50, szczelność do 0,02 % kvs oraz współpraca z siłownikami serii SSB.. czynią go odpowiednim rozwiązaniem do regulacji małych przepływów w klimakonwektorach, nagrzewnicach i chłodnicach wtórnych w nowoczesnych instalacjach HVAC.
