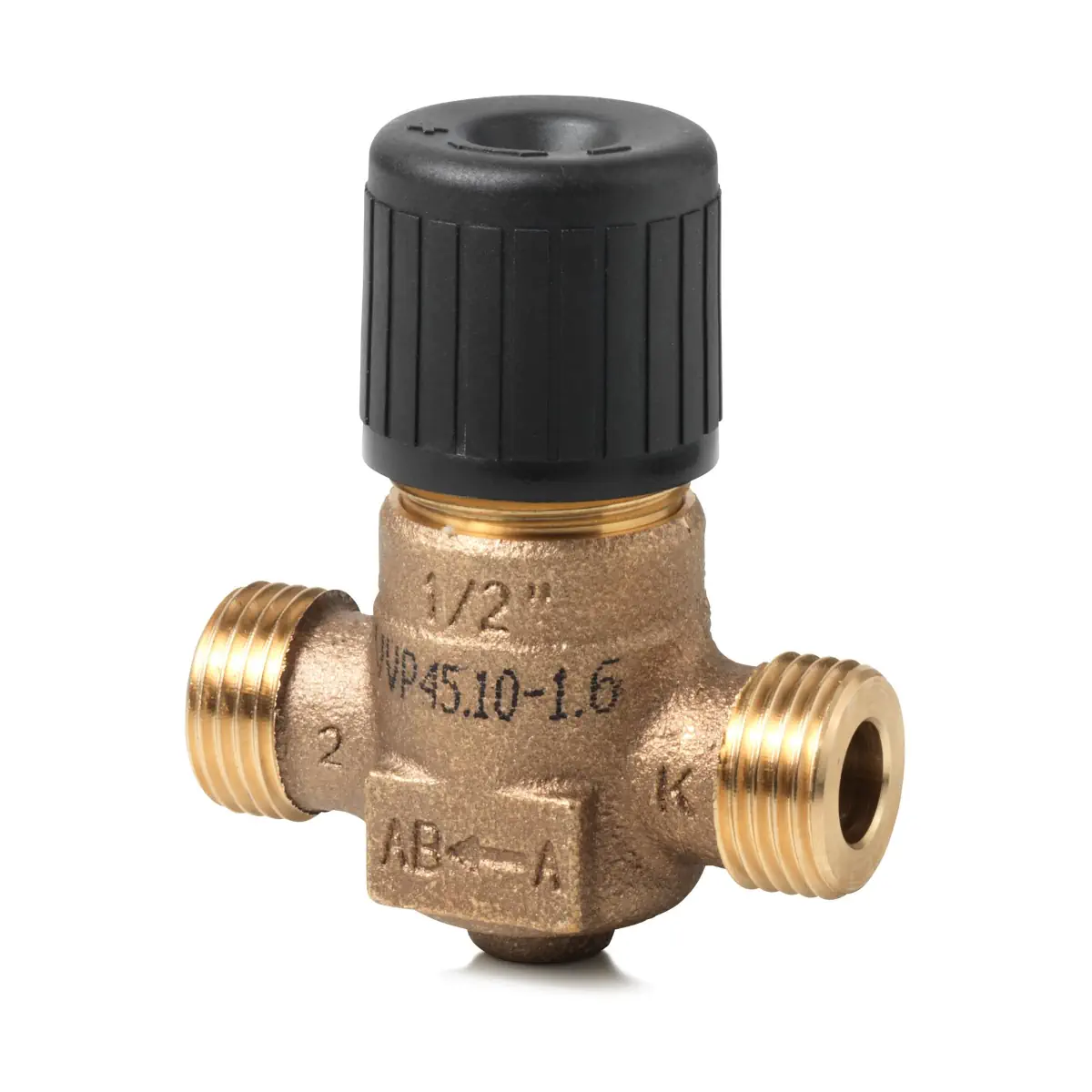

VVP45.10-1.6 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1,6 [m3/h]

Siemens VVP45.10-1.6 to kompaktowy, regulacyjny zawór przelotowy (2‑drogowy) z serii Acvatix, o średnicy nominalnej DN10 i współczynniku przepływu kvs = 1,6 m³/h. Zawór posiada korpus z brązu CC491K (Rg5), jest przystosowany do pracy w instalacjach wodnych PN16 i przeznaczony do precyzyjnej regulacji przepływu wody grzewczej lub lodowej w zamkniętych obiegach HVAC. Standardowo wyposażony jest w sterowanie ręczne oraz przyłącze do siłownika elektromechanicznego.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVP45.10-1.6
• Typ zaworu: zawór przelotowy (2‑drogowy) regulacyjny
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna DN: 10
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾’’
• Kanał regulacyjny: A → AB (dopuszczalny kierunek przepływu tylko A → AB)
• Charakterystyka przepływu (A → AB): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Współczynnik kvs (A → AB): 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 50
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs wg EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Sterowanie ręczne: wbudowane pokrętło (otwarcie kanału A → AB do ok. 70% skoku)
• Współpraca z siłownikami: możliwość zabudowy siłowników elektromechanicznych Siemens serii SSB.. lub SSC..
• Orientacyjne wymiary korpusu (patrz rysunek w karcie katalogowej): H > 200 mm, H1 = 44,9 mm, H2 ≈ 54 mm, L1 = 60 mm, L2 = 30 mm, L4 = 20 mm
• Masa zaworu: ok. 0,26 kg

Zastosowanie

Zawór VVP45.10-1.6 przeznaczony jest do pracy w zamkniętych obiegach wodnych w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych, gdzie wymagane jest precyzyjne sterowanie przepływem wody po stronie instalacji. Typowe zastosowania obejmują:

• końcowe urządzenia przygotowania powietrza po stronie wody, takie jak:
  • klimakonwektory indukcyjne,
  • klimakonwektory wentylatorowe,
  • małe nagrzewnice i chłodnice wtórne,
• instalacje 2‑rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4‑rurowe z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefowe instalacje grzewcze z obiegiem zamkniętym, np.:
  • pojedyncze piętra budynku,
  • apartamenty,
  • pojedyncze pomieszczenia.

Funkcje i działanie

Kanał regulacyjny A → AB

• Budowa: zawór przelotowy z kanałem regulacyjnym A → AB.
• Kierunek przepływu: dopuszczalny wyłącznie w oznaczonym kierunku, tzn. A → AB.
• Charakterystyka stałoprocentowa: dla wartości kvs ≤ 6,3 m³/h (w tym 1,6 m³/h) zawór ma charakterystykę stałoprocentową z ngl = 2,2, co umożliwia stabilną regulację w szerokim zakresie obciążenia.
• Niska nieszczelność: poziom przecieku w pozycji zamkniętej zaworu wynosi 0…0,02% kvs wg EN 1349.

Ruch trzpienia

• Zmiana położenia trzpienia zaworu powoduje odpowiednio otwieranie lub zamykanie kanału regulacyjnego A → AB.
• Zgodnie z tabelą w karcie katalogowej:
  • przy chowaniu trzpienia kanał A → AB otwiera się,
  • przy wysuwaniu trzpienia kanał A → AB zamyka się.

Sterowanie ręczne i sprężyna powrotna

• Zawór dostarczany jest z pokrętłem sterowania ręcznego, które umożliwia ręczne otwieranie kanału A → AB.
• Pokrętło ręczne pozwala na otwarcie kanału A → AB do ok. 70% skoku (dla tego modelu o kvs 1,6 m³/h).
• Sprężyna powrotna powoduje automatyczne zamykanie zaworu – po zaniku sygnału sterującego lub przy zdjęciu siłownika zawór samoczynnie przechodzi w położenie zamknięte.

Współpraca z siłownikami

• Zawór wyposażony jest w przyłącze siłownika G¾’’, umożliwiające montaż siłowników elektromechanicznych.
• Może współpracować z siłownikami elektromechanicznymi Siemens serii SSB.. lub SSC.., zgodnie z tabelami doboru siłowników w dokumentacji producenta.
• Dobór konkretnego siłownika (napięcie, sygnał sterujący, czas przebiegu) należy wykonać w oparciu o parametry instalacji oraz karty katalogowe siłowników.

Montaż i eksploatacja

• Miejsce montażu: zalecany jest montaż zaworu na przewodzie powrotnym instalacji, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: w celu zwiększenia niezawodności pracy zaleca się zainstalowanie filtra zanieczyszczeń przed zaworem.
• Montaż siłownika: zawór i siłownik mogą być zmontowane na miejscu w instalacji, bez stosowania specjalnych narzędzi ani dodatkowych nastaw.
• Pozycje montażowe: dopuszczalne pozycje montażowe zaworu z siłownikiem (kąty odchylenia od pionu) pokazano na rysunku w instrukcji; należy je zachować przy montażu.
• Uruchomienie: zawór wolno uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Bezobsługowa praca: zawory serii V..P45.., w tym VVP45.10-1.6, nie wymagają bieżącej obsługi.
• Prace serwisowe: przed pracami przy zaworze lub siłowniku należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej wystudzenia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Dławnica trzpienia: nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
• Warunek gwarancji: dane techniczne obowiązują przy stosowaniu zaworu z siłownikami Siemens wyszczególnionymi w dokumentacji; użycie siłowników innych producentów powoduje utratę gwarancji.

Wyposażenie dodatkowe i przyłącza

• Zestaw śrubunków gwintowanych ALG132 – komplet 2 śrubunków z uszczelkami płaskimi do zaworów przelotowych DN10, takich jak VVP45.10-1.6.
  • Od strony zaworu: gwint walcowy G½ wg ISO 228‑1.
  • Od strony instalacji: gwint R⅜ wg ISO 7‑1 (gwint zewnętrzny).
  • Śrubunki ALG132 są dostępne jako osobno zamawiane wyposażenie.
• Śrubunki zaciskowe SERTO (dostępne u innych producentów):
  • dla zaworu VVP45.10-1.6 i śrubunku ALG132 przewidziano śrubunek zaciskowy SERTO SO 00021-12-1/2’’ (średnica rury 12 mm).

Standardy i zgodność

• Dyrektywa urządzeń ciśnieniowych PED 2014/68/EU: zawór jako osprzęt ciśnieniowy dla płynów grupy 2, zgodnie z uznaną praktyką inżynierską (bez oznakowania CE, art. 4 ust. 3).
• Zgodność EAC: wyrób posiada deklarację zgodności EAC.
• Zgodność środowiskowa: szczegółowe informacje zawiera deklaracja środowiskowa produktu CE1E4845en (skład materiałowy, zgodność z RoHS, opakowanie, utylizacja).

Podsumowanie

Siemens VVP45.10-1.6 to dwudrogowy zawór przelotowy DN10 PN16 z korpusem z brązu, współczynnikiem kvs = 1,6 m³/h i charakterystyką stałoprocentową, zaprojektowany do pracy w wodnych instalacjach HVAC o obiegu zamkniętym. Bardzo mała nieszczelność, solidne materiały, wbudowane sterowanie ręczne, sprężyna powrotna oraz możliwość współpracy z siłownikami elektromechanicznymi Siemens czynią go niezawodnym elementem regulacyjnym dla klimakonwektorów, nagrzewnic, chłodnic i stref grzewczych w budynkach.
