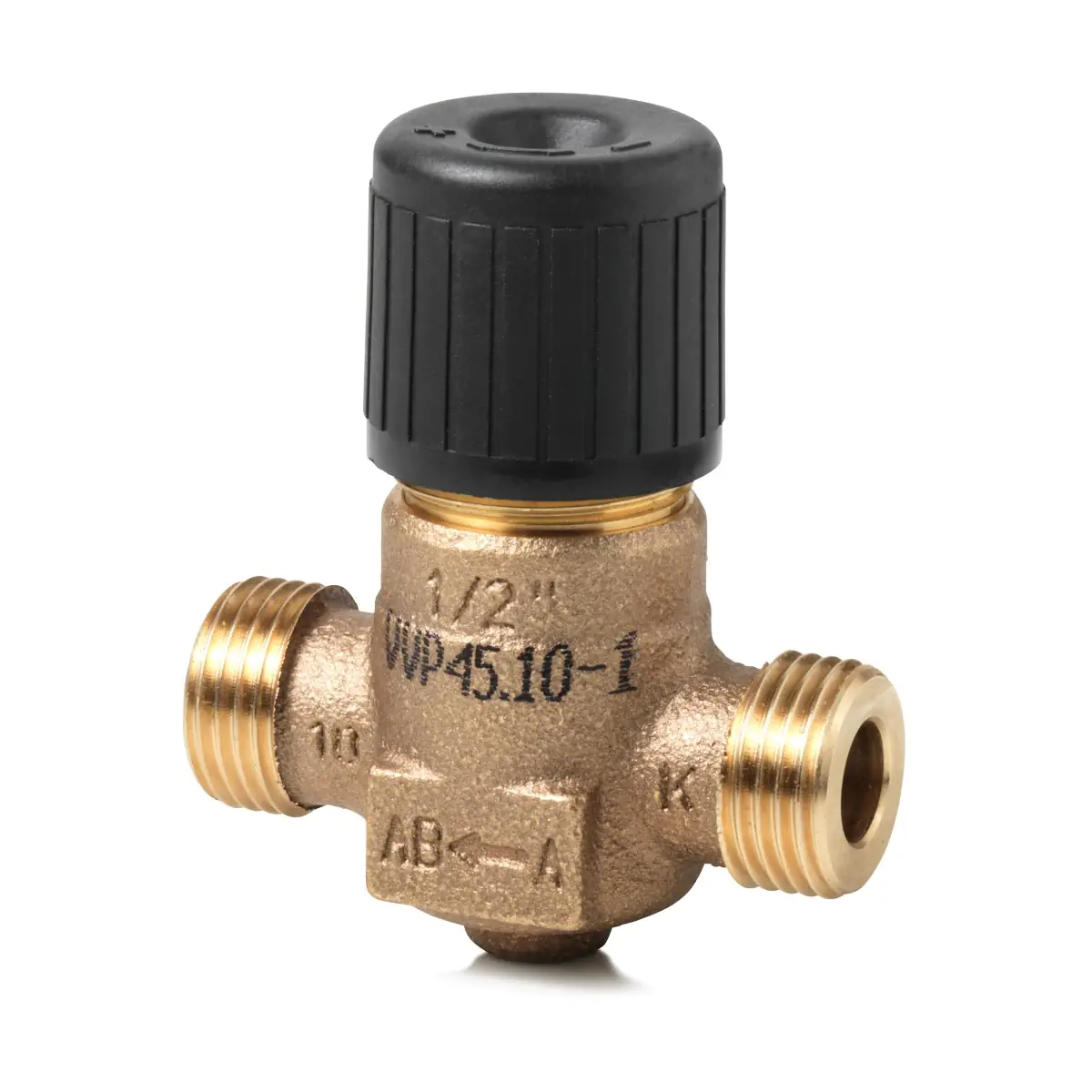

VVP45.10-1 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1,0 [m3/h]

VVP45.10-1 to kompaktowy zawór przelotowy 2‑drogowy serii ACVATIX™, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC. Korpus z brązu CC491K (Rg5), średnica nominalna DN10, współczynnik przepływu kvs = 1,0 m³/h oraz przyłącze gwintowane G½B zapewniają precyzyjną regulację przy ciśnieniu nominalnym PN16. Zawór może być sterowany ręcznie lub za pomocą siłowników elektromechanicznych SSB.. / SSC.., tworząc kompletne rozwiązanie dla strefowych układów ogrzewania i chłodzenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVP45.10-1
• Typ: zawór przelotowy 2‑drogowy, regulacyjny, PN16
• Zastosowanie: regulacja przepływu wody po stronie instalacji w systemach HVAC (klimakonwektory, małe nagrzewnice i chłodnice, instalacje strefowe)
• Średnica nominalna DN: 10
• Współczynnik kvs (A → AB): 1,0 m³/h
• Charakterystyka przepływu (A → AB): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (dla kvs ≤ 6,3 m³/h)
• Iloraz szerokości zakresów Sv: > 50
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Poziom nieszczelności (A → AB): 0…0,02 % wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Media robocze: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾''
• Sterowanie ręczne: zintegrowane pokrętło umożliwiające lokalne ustawianie położenia zaworu
• Automatyczne zamknięcie: zawór zamykany sprężyną powrotną po zwolnieniu siłownika
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens serii SSB.. lub SSC..
• Wyposażenie dodatkowe: komplety śrubunków gwintowanych ALG132 / ALG132B (zamawiane osobno)
• Masa zaworu: ok. 0,26 kg

Zastosowanie

Zawór VVP45.10-1 jest przeznaczony do regulacji przepływu wody po stronie instalacji w systemach wentylacyjnych, klimatyzacyjnych i grzewczych z zamkniętym obiegiem, w szczególności:

• końcowe urządzenia przygotowania powietrza po stronie wody, takie jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• instalacje 2‑rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4‑rurowe z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefowe instalacje grzewcze w budynkach – np. pojedyncze piętra, apartamenty, pojedyncze pomieszczenia.

Funkcje i działanie

Konstrukcja i charakterystyka przepływu

• Typ zaworu: 2‑drogowy zawór przelotowy z wlotem A i wylotem AB.
• Regulowany przepływ: kanał regulacyjny A → AB ma charakterystykę stałoprocentową (dla kvs = 1,0 m³/h).
• Kierunek przepływu: dopuszczalny wyłącznie w kierunku oznaczonym przez producenta, tj. A → AB.
• Praca trzpienia: przy chowaniu trzpienia kanał A → AB otwiera się, przy wysuwaniu trzpienia – zamyka się.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające uruchomienie i wstępną regulację bez siłownika.
• Kanał regulacyjny A → AB może być otwierany zarówno siłownikiem elektrycznym, jak i ręcznie.
• Dla zaworów o kvs mniejszym niż 10, w tym VVP45.10-1, pokrętło ręczne pozwala na otwarcie kanału A → AB do 70% skoku roboczego; pełny skok zapewnia siłownik.
• Sprężyna powrotna automatycznie zamyka zawór, co zapewnia powrót do pozycji zamkniętej po zwolnieniu siłownika.

Współpraca z siłownikami

Zawór VVP45.10-1 jest przystosowany do współpracy z siłownikami elektromechanicznymi Siemens serii SSB.. i SSC..:

• SSB31.. – 230 V AC, sterowanie 3‑stawne, czas przebiegu 150 s, siła 200 N (dla zaworów o kvs ≤ 6,3 m³/h),
• SSB81.. – 24 V AC, sterowanie 3‑stawne, czas przebiegu 150 s, siła 200 N,
• SSB61.. – 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 75 s, siła 200 N,
• SSC31.. – 230 V AC, sterowanie 3‑stawne, czas przebiegu 150 s, siła 300 N (dla zaworów o kvs ≥ 4 m³/h),
• SSC81.. – 24 V AC, sterowanie 3‑stawne, czas przebiegu 150 s, siła 300 N,
• SSC61.. – 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 30 s, siła 300 N.

Dobór konkretnego siłownika odbywa się w zależności od wymaganej siły, wartości kvs oraz dopuszczalnej różnicy ciśnień w instalacji.

Wyposażenie dodatkowe i przyłącza

• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228/1, do uszczelnień płaskich.
• Przyłącze siłownika: gwint G¾'' na korpusie zaworu.
• Zestawy śrubunków gwintowanych: komplet ALG132 (2 śrubunki) do zaworów przelotowych DN10; dostępna jest także wersja ALG132B z mosiądzu do czynników o temperaturze do 100 °C (wyposażenie dodatkowe, zamawiane osobno).
• Śrubunki zaciskowe SERTO: możliwość zastosowania śrubunków zaciskowych typu SO 00021.. (dostępne u innych producentów) do podłączenia rur, zgodnie z zaleceniami producenta SERTO.

Dane techniczne

• Model: VVP45.10-1
• Typ zaworu: 2‑drogowy zawór przelotowy, regulacyjny
• Średnica nominalna DN: 10
• Współczynnik kvs (A → AB): 1,0 m³/h (zimna woda 5…30 °C, H100, Δp = 100 kPa)
• Charakterystyka zaworu (A → AB): stałoprocentowa, ngl = 2,2 (dla kvs ≤ 6,3 m³/h)
• Iloraz szerokości zakresów Sv: > 50
• Poziom nieszczelności (A → AB): 0…0,02 % wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza gwintowane zaworu: G…B wg ISO 228/1
• Przyłącza śrubunków: R / Rp wg ISO 7/1, G wg ISO 228/1 (dla zestawów ALG..)
• Przyłącze siłownika: G¾''
• Zgodność z dyrektywą urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE (uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność
• Deklaracja środowiskowa produktu: CE1E4845en (m.in. zgodność z RoHS, skład materiałowy, zalecenia dotyczące utylizacji)

Wymiary i masa

Dane wymiarowe dla modelu VVP45.10-1 (obowiązujące dla grupy VVP45.10-0.25…1.6):

• Średnica nominalna DN: 10
• Gwint przyłącza rurociągu: G½B
• H: > 200 mm
• H1: 44,9 mm
• H2: ≈ 54 mm
• L1: 60 mm
• L2: 30 mm
• L4: 20 mm
• Masa: ok. 0,26 kg

Montaż, uruchomienie i obsługa

• Zalecane miejsce montażu: przewód powrotny instalacji, gdzie niższa temperatura medium sprzyja trwałości uszczelnienia trzpienia zaworu.
• Ochrona zaworu: dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Montaż siłownika: zawór i siłownik mogą być zmontowane bezpośrednio na miejscu w instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Warunek uruchomienia: zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Bezobsługowość: zawory V..P45.., w tym VVP45.10-1, nie wymagają okresowej obsługi.
• Serwis: przed pracami serwisowymi należy wyłączyć pompę, odłączyć napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Dławnica: nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
• Bezpieczeństwo: z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części – czynności te mogą wykonywać wyłącznie wykwalifikowani specjaliści.

Podsumowanie

Siemens VVP45.10-1 to 2‑drogowy zawór przelotowy DN10 o współczynniku kvs 1,0 m³/h, zaprojektowany do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w instalacjach HVAC. Korpus z brązu CC491K, ciśnienie nominalne PN16, stałoprocentowa charakterystyka przepływu, bardzo niski poziom nieszczelności oraz współpraca z siłownikami serii SSB.. i SSC.. czynią go niezawodnym elementem układów strefowych w budynkach mieszkalnych, biurowych i komercyjnych. Możliwość sterowania ręcznego, sprężyna powrotna oraz bogate wyposażenie przyłączeniowe (śrubunki ALG132) ułatwiają montaż, uruchomienie i eksploatację zaworu w nowoczesnych systemach grzewczo‑chłodniczych.
