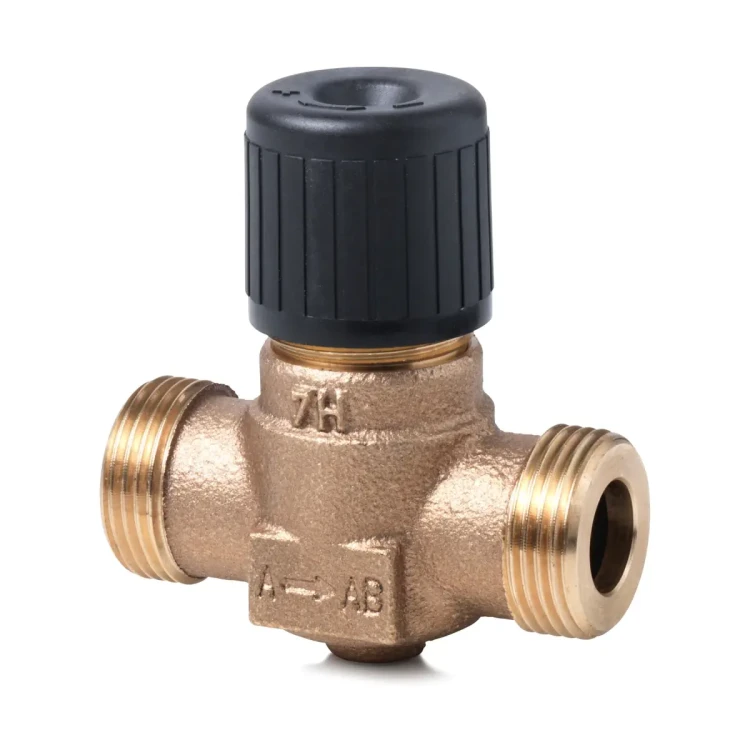

VVP45.15-2.5 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN15, kvs 2,5 [m3/h]

VVP45.15-2.5 to 2-drogowy zawór przelotowy regulacyjny serii Acvatix o średnicy nominalnej DN 15 i współczynniku przepływu kvs = 2,5 m³/h. Zawór o ciśnieniu nominalnym PN16 posiada korpus z brązu CC491K (Rg5) oraz przyłącza z gwintem zewnętrznym G¾B wg ISO 228/1 do uszczelnień płaskich. Przeznaczony jest do regulacji przepływu wody grzewczej, lodowej lub wody ze środkami przeciwzamarzaniowymi w zamkniętych obiegach instalacji HVAC, we współpracy z siłownikami elektromechanicznymi SSB...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVP45.15-2.5
• Typ zaworu: 2-drogowy zawór przelotowy regulacyjny, PN16
• Średnica nominalna DN: 15
• Współczynnik kvs (A → AB): 2,5 m³/h
• Charakterystyka przepływu (A → AB): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (dla zaworów o kvs ≤ 6,3 m³/h)
• Iloraz szerokości zakresów Sv: > 50
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: 1…110°C, krótkotrwale maks. 120°C
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie O-ring z EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G¾B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego, z automatycznym zamknięciem zaworu przez sprężynę powrotną
• Współpraca z siłownikami: elektromechaniczne siłowniki liniowe Siemens serii SSB.. (SSB31.., SSB81.., SSB61..) o sile 200 N, do zaworów o kvs ≤ 6,3 m³/h
• Maks. różnica ciśnień z siłownikiem SSB..: Δpmax = 350 kPa, ciśnienie zamykające Δps = 350 kPa
• Masa zaworu: ok. 0,30 kg

Zastosowanie

Zawór VVP45.15-2.5 przeznaczony jest do regulacji natężenia przepływu wody w zamkniętych obiegach instalacji grzewczych i chłodniczych w budynkach. Stosowany jest w szczególności:

• w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła, pracującym naprzemiennie do ogrzewania lub chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• w instalacjach stref grzewczych z zamkniętym obiegiem wody, np. dla pojedynczych pięter budynku, apartamentów lub pojedynczych pomieszczeń.

Funkcje i działanie

Regulacja przepływu

VVP45.15-2.5 jest zaworem przelotowym, w którym regulowany jest przepływ w kanale A → AB. Dopuszczalny jest wyłącznie kierunek przepływu oznaczony na korpusie, tj. A → AB.

• Charakterystyka przepływu w kanale regulacyjnym A → AB jest stałoprocentowa (equal-percentage) z współczynnikiem ngl = 2,2.
• Iloraz szerokości zakresów Sv > 50 (stosunek kvs/kvr) zapewnia szeroki zakres regulacji zaworu.
• Przy chowaniu trzpienia kanał A → AB otwiera się, natomiast przy wysuwaniu trzpienia – zamyka się.

Współpraca z siłownikami

Zawór VVP45.15-2.5 zaprojektowano do współpracy z elektromechanicznymi siłownikami liniowymi Siemens serii SSB..:

• SSB31.. – zasilanie AC 230 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N,
• SSB81.. – zasilanie AC 24 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N,
• SSB61.. – zasilanie AC/DC 24 V, sterowanie sygnałem analogowym 0…10 V DC, czas przebiegu 75 s, siła 200 N.

Dla kombinacji zaworu VVP45.15-2.5 z siłownikiem SSB.. maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym wynosi Δpmax = 350 kPa, a maksymalne ciśnienie zamykające Δps = 350 kPa.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające ręczne otwieranie kanału A → AB, np. podczas uruchomienia lub prac serwisowych.
• Sprężyna powrotna zapewnia automatyczne zamknięcie zaworu.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Budowa i materiały

• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie O-ring z EPDM
• Przyłącza rurowe: gwint zewnętrzny G¾B wg ISO 228/1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Wymiary montażowe (DN 15): H1 = 44,9 mm, H2 ≈ 54 mm, L1 = 65 mm, L2 = 32,5 mm, L4 = 20 mm
• Masa: ok. 0,30 kg

Wyposażenie dodatkowe

Do zaworu VVP45.15-2.5 dostępne są opcjonalne zestawy przyłączeniowe:

• Zestawy śrubunków gwintowanych ALG..2 – komplet 2 śrubunków (2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie) do przyłączenia zaworu do instalacji; dla DN 15 stosowany jest m.in. zestaw ALG142.
• Warianty ALG..2B – śrubunki z mosiądzu przeznaczone do czynników o temperaturze do 100°C.
• Śrubunki zaciskowe SERTO typu SO 00021.. – dostępne u innych producentów, umożliwiają podłączenie rur za pomocą złączek zaciskowych.

Montaż i eksploatacja

• Zalecany jest montaż zaworu na przewodzie powrotnym instalacji grzewczej, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia zaworu.
• W celu zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być zmontowany bezpośrednio na miejscu w instalacji, bez konieczności stosowania specjalnych narzędzi i wykonywania dodatkowych nastaw.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przewody elektryczne siłownika należy odłączyć od zacisków zgodnie z instrukcją.
• Dławnica zaworu nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.
• Obsługa bieżąca: zawór nie wymaga okresowej obsługi; jest elementem bezobsługowym w normalnych warunkach eksploatacji.

Podsumowanie

Siemens VVP45.15-2.5 to 2-drogowy zawór przelotowy DN 15 o współczynniku kvs = 2,5 m³/h, przeznaczony do regulacji przepływu wody w instalacjach grzewczych i chłodniczych budynków. Korpus z brązu PN16, stałoprocentowa charakterystyka przepływu A → AB, iloraz szerokości zakresów Sv > 50 oraz możliwość współpracy z siłownikami elektromechanicznymi SSB.. czynią go uniwersalnym elementem regulacyjnym dla klimakonwektorów, nagrzewnic, chłodnic i stref grzewczych w nowoczesnych systemach HVAC.
