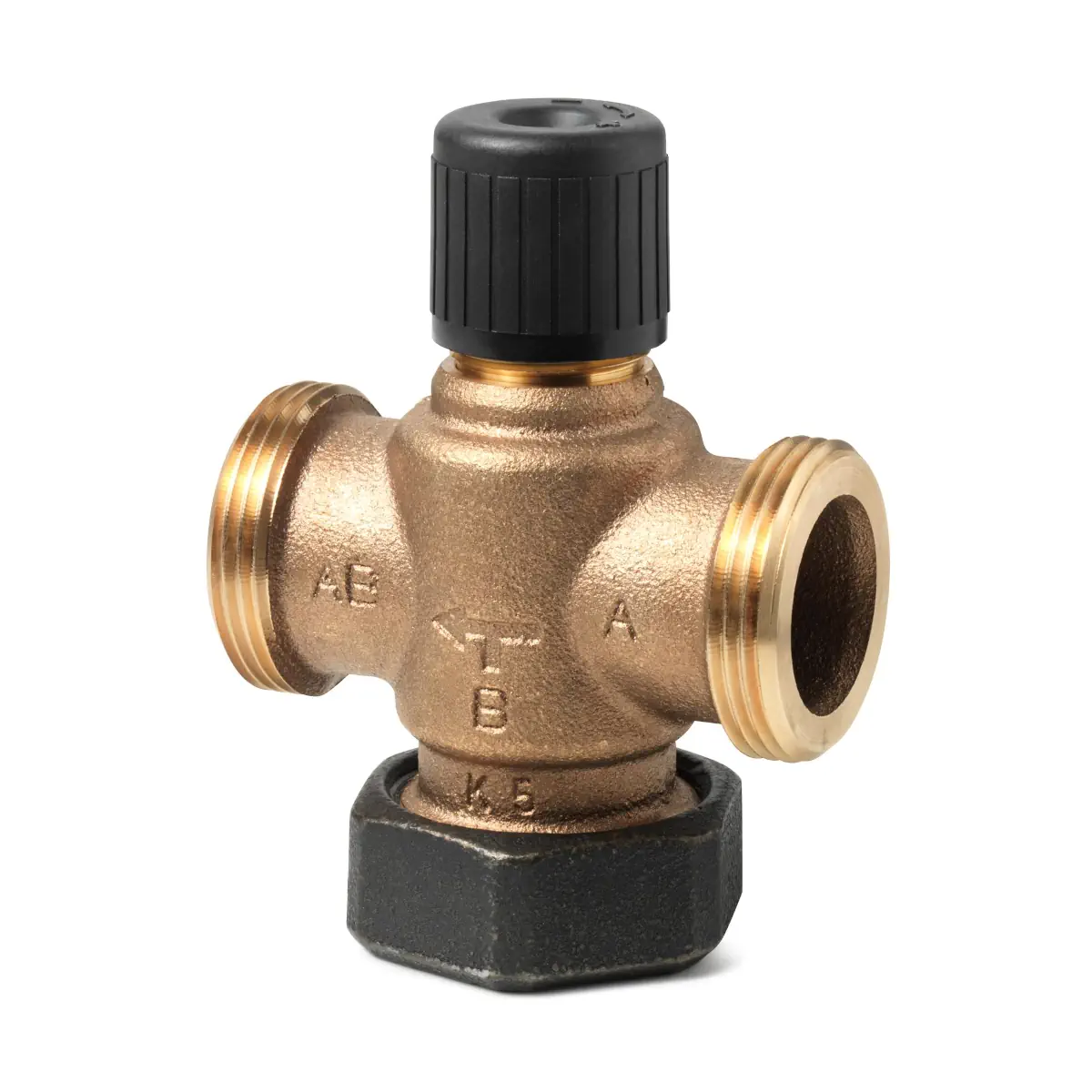

VVP45.25-6.3 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN25, kvs 6,3 [m3/h]

VVP45.25-6.3 to dwudrogowy zawór przelotowy regulacyjny PN16 z rodziny ACVATIX™, o średnicy DN 25 i nominalnym natężeniu przepływu kvs = 6,3 m³/h. Korpus z brązu CC491K, przyłącze gwintowane G1¼B wg ISO 228/1 do uszczelnień płaskich oraz współpraca z siłownikami elektromechanicznymi Siemens SSB.. i SSC.. zapewniają niezawodną regulację przepływu w wodnych instalacjach grzewczych i chłodniczych w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ VVP45..
• Model: VVP45.25-6.3
• Typ zaworu: zawór przelotowy, 2-drogowy, regulacyjny
• Średnica nominalna: DN 25
• Przyłącze hydrauliczne: gwint zewnętrzny G1¼B wg ISO 228/1 (dla uszczelnień płaskich)
• Nominalne natężenie przepływu kvs: 6,3 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• Charakterystyka regulacyjna (kanał A → AB): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (dla kvs ≤ 6,3 m³/h)
• Iloraz szerokości zakresów Sv: > 50
• Poziom nieszczelności kanału A → AB: 0…0,02% wartości kvs wg DIN EN 1349
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Skok nominalny trzpienia: 5,5 mm
• Maks. różnica ciśnień z siłownikiem: Δpmax = 300 kPa, Δps = 300 kPa (z siłownikami SSB.. lub SSC..)
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: 1…110°C, krótkotrwale maks. 120°C
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego na trzpieniu zaworu
• Współpraca z siłownikami: elektromechaniczne siłowniki liniowe SSB.. (200 N) i SSC.. (300 N)
• Przyłącze siłownika: gwint G¾''
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa zaworu: ok. 0,76 kg

Zastosowanie

Zawór VVP45.25-6.3 przeznaczony jest do regulacji przepływu wody po stronie instalacji w systemach HVAC z obiegami zamkniętymi, w szczególności:

• końcowe urządzenia przygotowania powietrza po stronie wody, np. klimakonwektory indukcyjne i wentylatorowe,
• małe nagrzewnice wodne i chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowe instalacje grzewcze z zamkniętym obiegiem, np. dla pojedynczych pięter, apartamentów czy pomieszczeń.

Funkcje i działanie

Regulacja przepływu

• Typ: dwudrogowy zawór przelotowy – regulowany kanał A → AB.
• Kierunek przepływu: dopuszczalny wyłącznie w oznaczonym kierunku A → AB.
• Charakterystyka A → AB: stałoprocentowa (logarytmiczna) dla zakresu kvs do 6,3 m³/h, co umożliwia precyzyjną regulację w szerokim zakresie obciążeń.
• Przy współpracy z siłownikiem elektrycznym ruch trzpienia powoduje otwieranie lub zamykanie kanału regulacyjnego A → AB; kanał ten jest jedynym czynnym kanałem przepływu w zaworze przelotowym.
• Zawór jest automatycznie zamykany za pomocą wbudowanej sprężyny powrotnej.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego umożliwiające lokalne ustawienie otwarcia kanału A → AB.
• Przy sterowaniu ręcznym kanał regulacyjny może być otwarty do ok. 70% skoku (dla zaworów o kvs 0,25…6,3 m³/h).
• Uruchamianie zaworu dopuszczalne jest wyłącznie z prawidłowo zamontowanym siłownikiem lub z założonym pokrętłem sterowania ręcznego.

Budowa i materiały

• Korpus zaworu: brąz CC491K – wysoka odporność na korozję w instalacjach wodnych.
• Trzpień: stal nierdzewna – trwałość i odporność na zużycie.
• Gniazdo, grzybek, dławnica: mosiądz.
• Uszczelnienie trzpienia: pierścienie z EPDM zapewniające bardzo niski poziom nieszczelności (0…0,02% kvs).
• Przyłącza hydrauliczne: gwint zewnętrzny G1¼B wg ISO 228/1 do współpracy z płaską uszczelką.
• Przyłącze siłownika: gwint G¾''.
• Skok nominalny trzpienia: 5,5 mm – zgodny z siłownikami SSB.. i SSC...

Współpraca z siłownikami

Zawór VVP45.25-6.3 współpracuje z elektromechanicznymi siłownikami liniowymi Siemens serii SSB.. i SSC... Dopuszczalne wartości różnicy ciśnień z siłownikiem:

• Δpmax: 300 kPa – maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym A → AB dla pełnego zakresu skoku zaworu.
• Δps: 300 kPa – maksymalna różnica ciśnień, przy której zawór ze współpracującym siłownikiem jeszcze niezawodnie się zamyka (ciśnienie zamykające).

Przegląd kompatybilnych siłowników (zgodnie z kartą katalogową):

• SSB31.. – AC 230 V, sterowanie 3-stawne, 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• SSB81.. – AC 24 V, sterowanie 3-stawne, 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• SSB161.05HF – AC/DC 24 V, sterowanie ciągłe 0…10 V DC, 12,5 s, siła 200 N, do zaworów o kvs 0,25…6,3 m³/h.
• SSC31.. – AC 230 V, sterowanie 3-stawne, 150 s, siła 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC81.. – AC 24 V, sterowanie 3-stawne, 150 s, siła 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC161.05HF – AC/DC 24 V, sterowanie ciągłe 0…10 V DC, 12,5 s, siła 300 N, do zaworów o kvs 0,25…25 m³/h.

Dane techniczne zaworu obowiązują przy stosowaniu wyłącznie z siłownikami Siemens wymienionymi w części „Urządzenia współpracujące”. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne VVP45.25-6.3

• Typ: zawór przelotowy, 2-drogowy, regulacyjny
• DN: 25
• Przyłącze: G1¼B, gwint zewnętrzny wg ISO 228/1
• kvs (A → AB): 6,3 m³/h
• Charakterystyka A → AB: stałoprocentowa, ngl = 2,2 (dla kvs ≤ 6,3 m³/h)
• Poziom nieszczelności A → AB: 0…0,02% kvs
• Sv: > 50
• Skok nominalny: 5,5 mm
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Medium: woda grzewcza, lodowa, woda z dodatkiem środków przeciwzamarzaniowych
• Temperatura medium: 1…110°C, krótkotrwale do 120°C
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: EPDM
• Przyłącze siłownika: G¾''
• Masa: ok. 0,76 kg
• Zgodność z dyrektywą PED 2014/68/EU: osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE (PS × DN < 1000 – uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność
• Aspekty środowiskowe: dostępna deklaracja środowiskowa produktu (EPD)

Wymiary

• Gwint przyłączeniowy: G1¼B
• Wysokość części korpusowej (H1): ok. 51 mm
• Wysokość do osi rurociągu (H2): ok. 60 mm
• Długość zabudowy (L1): ok. 80 mm
• Wymiar przyłącza (L2): ok. 40 mm
• Długość od osi do końca króćca (L4): ok. 49 mm
• Masa: ok. 0,76 kg

Montaż i uruchomienie

• Zalecany jest montaż na przewodzie powrotnym instalacji, co dzięki niższej temperaturze medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien być zamontowany filtr zanieczyszczeń.
• Zawór i siłownik mogą być zmontowane bezpośrednio na instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Dopuszczalne położenia montażowe zgodnie z rysunkiem w dokumentacji: siłownik pionowo nad zaworem lub wychylony do 90°; położenie z siłownikiem pod zaworem jest niedopuszczalne.
• Uruchomienie jest dopuszczalne wyłącznie z zamontowanym siłownikiem lub pokrętłem sterowania ręcznego.

Obsługa i serwis

• Zawory V..P45.. (w tym VVP45.25-6.3) są bezobsługowe.
• Podczas prac serwisowych przy zaworze lub siłowniku należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Dławnica trzpienia nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Z uwagi na napiętą sprężynę powrotną, rozbieranie zaworu może być niebezpieczne; takie prace mogą wykonywać wyłącznie wykwalifikowani specjaliści.

Wyposażenie dodatkowe

• Śrubunki gwintowane ALG202 – komplet 2 śrubunków do zaworów przelotowych DN 25:
  • 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie,
  • od strony instalacji gwint R/Rp wg ISO 7-1.
• Śrubunki gwintowane ALG202B (mosiądz, do czynników o temperaturze do 100°C):
  • komplet 2 śrubunków dla VVP45.25-6.3,
  • nr magazynowy: S55846-Z102.
• Śrubunki zaciskowe SERTO typu SO 00021.. – dostępne u innych producentów, umożliwiają wykonanie połączeń zaciskowych po stronie instalacji.
• Pokrętło sterowania ręcznego – dostępne jako część zamienna (nr magazynowy: 74 6760 273 0).

Utylizacja

• Urządzenia nie należy utylizować jako odpady komunalne.
• Sposób złomowania poszczególnych elementów może być określony przepisami prawa lub wymaganiami ekologicznymi.
• Należy przestrzegać wszystkich obowiązujących lokalnych przepisów dotyczących utylizacji.

Podsumowanie

Siemens VVP45.25-6.3 to kompaktowy, dwudrogowy zawór przelotowy DN 25, PN16 o nominalnym natężeniu przepływu kvs = 6,3 m³/h ze stałoprocentową charakterystyką regulacyjną. Korpus z brązu CC491K, wysoka szczelność (≤ 0,02% kvs), szeroki zakres temperatury medium 1…110°C oraz współpraca z siłownikami SSB.. i SSC.. czynią go doskonałym wyborem do precyzyjnej regulacji przepływu w wodnych instalacjach grzewczych i chłodniczych w budynkach, w tym w klimakonwektorach, nagrzewnicach, chłodnicach i strefowych układach grzewczych.
