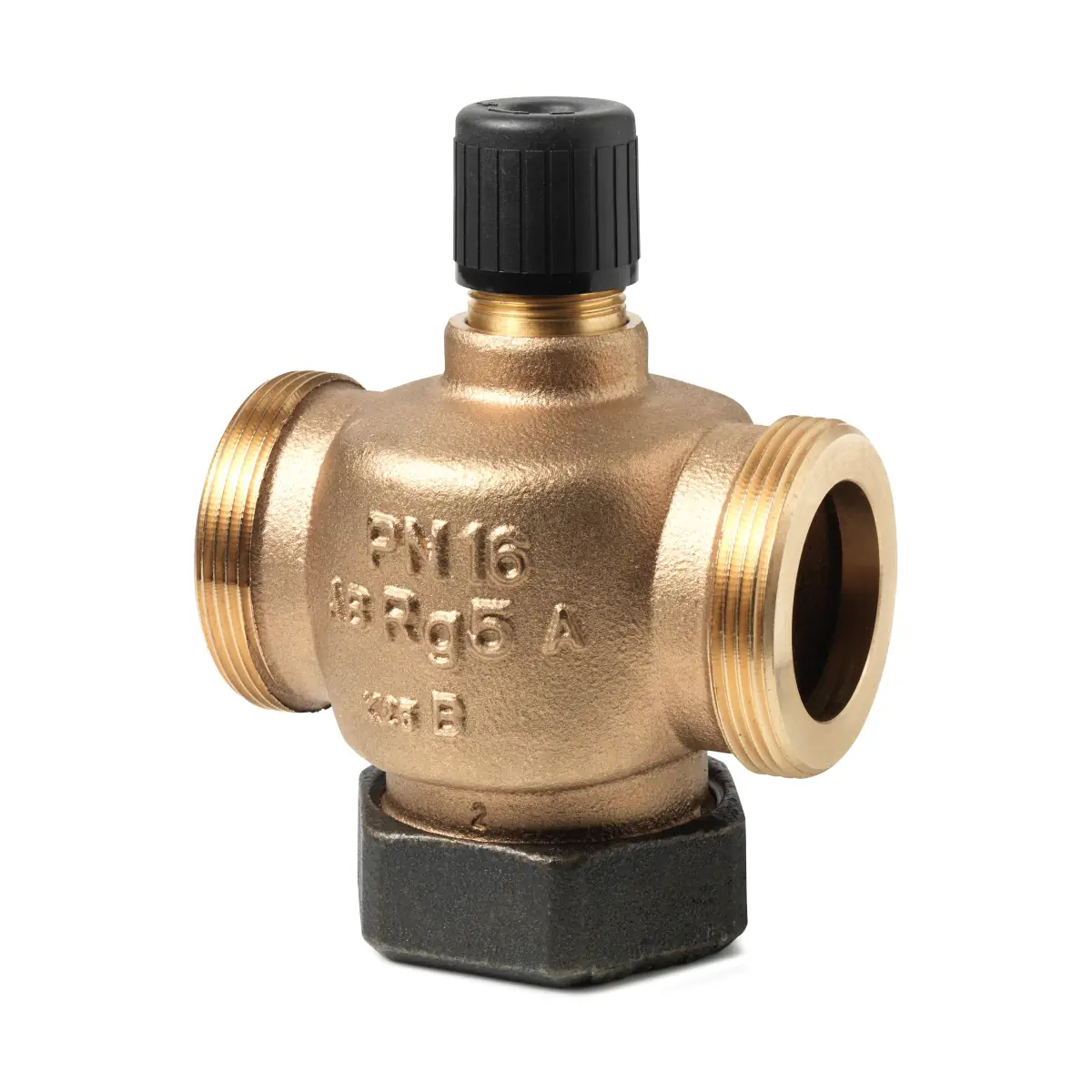

VVP45.32-16 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN32, kvs 16 [m3/h]

VVP45.32-16 to dwudrogowy zawór regulacyjny PN16 z serii ACVATIX firmy Siemens, o średnicy nominalnej DN 32 i współczynniku przepływu kvs = 16 m³/h. Korpus z brązu CC491K, liniowa charakterystyka przepływu oraz bardzo wysoka szczelność (0…0,02% kvs) zapewniają precyzyjną regulację przepływu wody grzewczej lub lodowej w zamkniętych instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX – zawory przelotowe i trójdrogowe PN16
• Model: VVP45.32-16
• Typ zaworu: zawór przelotowy (dwudrogowy) regulacyjny
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Charakterystyka przepływu kanału A → AB: liniowa (dla kvs ≥ 10)
• Poziom nieszczelności (A → AB): 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Temperatura medium: 1…110 °C, krótkotrwale do 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Możliwość sterowania ręcznego: tak – pokrętło sterowania ręcznego
• Sposób zamykania: automatyczne zamykanie przy pomocy sprężyny powrotnej
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens serii SSB.. i SSC..
• Masa zaworu: ok. 1,95 kg

Zastosowanie

Zawór VVP45.32-16 przeznaczony jest do regulacji przepływu po stronie wody w zamkniętych instalacjach grzewczych i chłodniczych, szczególnie w:

• instalacjach wentylacyjnych i klimatyzacyjnych – do regulacji końcowych urządzeń przygotowania powietrza, takich jak:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice,
  • chłodnice wtórne,
• instalacjach stref grzewczych z obiegiem zamkniętym, np.:
  • pojedyncze piętra budynku,
  • apartamenty,
  • pojedyncze pomieszczenia.

Może pracować zarówno w instalacjach 2-rurowych (jeden wymiennik do ogrzewania i chłodzenia), jak i 4-rurowych (oddzielne wymienniki do ogrzewania i chłodzenia).

Budowa i materiały

• Korpus zaworu: brąz CC491K – wysoka odporność na korozję i trwałość w instalacjach wodnych.
• Trzpień zaworu: stal nierdzewna.
• Gniazdo, grzybek, dławnica: mosiądz.
• Uszczelnienie trzpienia: pierścienie EPDM.
• Zaślepienie obejścia (dot. serii VVP45.. o kvs 6,3…25, w tym VVP45.32-16): elementy z żeliwa ciągliwego, stali nierdzewnej oraz uszczelka Klinger SIL C-4300.
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228/1, do współpracy ze śrubunkami gwintowanymi lub zaciskowymi.
• Przyłącze siłownika: gwint G¾" na korpusie zaworu.

Funkcje i działanie

• Funkcja: regulacja przepływu medium w kanale A → AB w zamkniętych instalacjach wodnych.
• Kierunek przepływu: dopuszczalny tylko w oznaczonym kierunku, tj. A → AB.
• Charakterystyka przepływu: liniowa dla kanału regulacyjnego A → AB (kvs ≥ 10).
• Precyzja regulacji: dzięki wysokiemu ilorazowi szerokości zakresów Sv > 100 zawór umożliwia dokładną regulację w szerokim zakresie natężeń przepływu.
• Szczelność: bardzo niski poziom nieszczelności (0…0,02% kvs) ogranicza przepływ w stanie zamknięcia.
• Sprężyna powrotna: zawór jest zamykany automatycznie przy pomocy sprężyny powrotnej.
• Sterowanie ręczne: pokrętło sterowania ręcznego pozwala na ręczne ustawianie otwarcia zaworu; dla typów o kvs = 10, 16 i 25 (w tym VVP45.32-16) możliwe jest całkowite otwarcie kanału A → AB.

Współpraca z siłownikami

Zawór VVP45.32-16 jest przeznaczony do współpracy z elektromechanicznymi siłownikami Siemens serii SSB.. i SSC.. (zastosowanie zgodnie z kartami katalogowymi siłowników):

• Siłowniki SSB.. (200 N):
  • SSB31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s, kvs ≤ 6,3 m³/h,
  • SSB81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s, kvs ≤ 6,3 m³/h,
  • SSB161.05HF – 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 12,5 s, zakres stosowania kvs 0,25…6,3 m³/h.
• Siłowniki SSC.. (300 N):
  • SSC31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s, kvs ≥ 4 m³/h,
  • SSC81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s, kvs ≥ 4 m³/h,
  • SSC161.05HF – 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 12,5 s, zakres stosowania kvs 0,25…25 m³/h.

Zgodnie z kartą katalogową, pełne parametry pracy (Δp_max, Δp_s) są zapewnione przy współpracy z wymienionymi siłownikami Siemens; zastosowanie siłowników innych producentów nie jest objęte gwarancją.

Wyposażenie dodatkowe

• Śrubunki gwintowane (komplet 2 szt.):
  • ALG322 – komplet 2 śrubunków gwintowanych (żeliwo ciągliwe) do zaworów przelotowych VVP45.32-16 (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie).
  • ALG322B – komplet 2 śrubunków mosiężnych do czynników o temperaturze do 100 °C, nr magazynowy S55846-Z106.
• Śrubunki zaciskowe SERTO SO 00021.. – dostępne u innych producentów, od strony zaworu gwint walcowy wg ISO 228-1, od strony instalacji gwint walcowy wg ISO 7-1 (Rp).
• Pokrętło sterowania ręcznego: dostępne jako część zamienna (nr magazynowy 74 6760 273 0, pakowane po 10 sztuk – dane wg karty katalogowej).

Dane techniczne

• Model: VVP45.32-16
• Typ: zawór dwudrogowy (przelotowy) regulacyjny
• Średnica nominalna: DN 32
• Współczynnik kvs: 16 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Charakterystyka zaworu:
  • kanał regulacyjny A → AB (kvs ≥ 10): liniowa,
  • poziom nieszczelności A → AB: 0…0,02% kvs wg DIN EN 1349.
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Skok nominalny trzpienia: 5,5 mm
• Przyłącza hydrauliczne zaworu: gwint zewnętrzny G2B wg ISO 228/1
• Przyłącze siłownika: G¾"
• Materiały:
  • korpus: brąz CC491K,
  • trzpień: stal nierdzewna,
  • gniazdo, grzybek, dławnica: mosiądz,
  • uszczelnienie trzpienia: pierścienie EPDM,
  • zaślepienie obejścia (dla VVP45.. kvs 6,3…25): żeliwo ciągliwe, stal nierdzewna, uszczelka Klinger SIL C-4300.
• Zgodność i normy:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU – osprzęt ciśnieniowy, grupa płynów 2 (uznana praktyka inżynierska, bez oznakowania CE zgodnie z art. 4, par. 3),
  • zgodność EAC (Euroazjatycka zgodność).

Wymiary i waga

• Model: VVP45.32-16
• DN: 32
• Gwint przyłączeniowy: G2B
• Wysokość H1: ok. 69 mm
• Wysokość H2: ok. 78 mm
• Długość L1 (długość korpusu między przyłączami): ok. 105 mm
• Długość L2: ok. 52,5 mm
• Długość L4: ok. 63,5 mm
• Masa: ok. 1,95 kg

Montaż i eksploatacja

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji, ze względu na niższą temperaturę medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Filtr przed zaworem: w celu zwiększenia niezawodności działania przed zaworem zaleca się zainstalowanie filtra zanieczyszczeń.
• Montaż zaworu i siłownika: zawór z siłownikiem może być zmontowany bezpośrednio w instalacji, bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw; zawory dostarczane są z instrukcją montażu.
• Uruchomienie: zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub prawidłowo zamontowanym siłownikiem.
• Obsługa: zawory V..P45.. (w tym VVP45.32-16) nie wymagają obsługi bieżącej.

Podsumowanie

Siemens VVP45.32-16 to wytrzymały, dwudrogowy zawór regulacyjny DN 32, PN16 z liniową charakterystyką przepływu i kvs = 16 m³/h, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej lub lodowej w instalacjach HVAC. Korpus z brązu CC491K, wysoka szczelność, sprężyna powrotna oraz możliwość współpracy z siłownikami serii SSB.. i SSC.. sprawiają, że jest to profesjonalny element regulacyjny do nowoczesnych systemów grzewczych, chłodniczych i klimatyzacyjnych.
