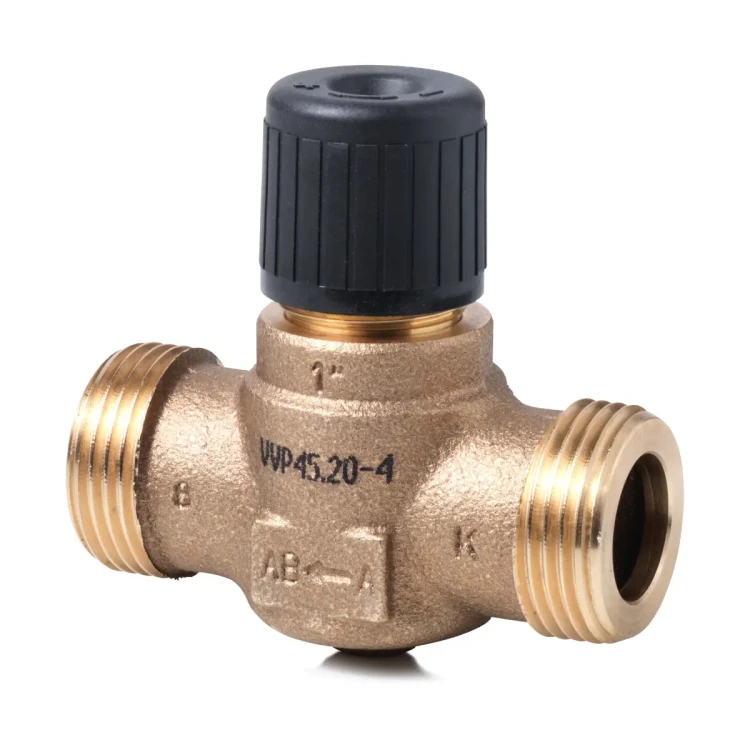

VVP45.20-4 Zawór przelotowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN20, kvs 4,0 [m3/h]

VVP45.20-4 to 2-drogowy zawór przelotowy regulacyjny PN16 o średnicy nominalnej DN 20 i współczynniku przepływu kvs = 4 m3/h, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych instalacjach HVAC. Korpus z brązu CC491K, przyłącza gwintowane G1B oraz możliwość współpracy z siłownikami elektromotorycznymi SSB.. i SSC.. czynią go odpowiednim rozwiązaniem do sterowania klimakonwektorami, nagrzewnicami, chłodnicami i strefowymi obiegami grzewczymi.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVP45.20-4
• Typ zaworu: zawór przelotowy, 2-drogowy, regulacyjny, PN16
• Średnica nominalna DN: 20
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228/1 (do uszczelnień płaskich)
• Współczynnik kvs (A → AB): 4 m3/h (zimna woda 5…30 °C przy spadku ciśnienia 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Charakterystyka zaworu (kanał A → AB, kvs ≤ 6,3 m3/h): stałoprocentowa, ngl = 2,2 wg VDI / VDE 2173
• Poziom nieszczelności kanału A → AB: 0…0,02 % wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze siłownika: gwint G¾’’
• Możliwość sterowania ręcznego za pomocą wbudowanego pokrętła
• Kompatybilność z siłownikami: serie SSB.. (200 N) i SSC.. (300 N)
• Maks. różnica ciśnień z siłownikiem (A → AB): Δpmax = 350 kPa, Δps = 350 kPa
• Wymiary (wg karty katalogowej): H1 = 48,9 mm; H2 ≈ 58 mm; L1 = 80 mm; L2 = 40 mm; L4 = 24 mm
• Masa zaworu: ok. 0,42 kg

Zastosowanie

Zawór VVP45.20-4 stosowany jest w wodnych obiegach zamkniętych instalacji HVAC do regulacji przepływu wody gorącej lub chłodniczej po stronie instalacji, w szczególności:

• w instalacjach wentylacyjnych i klimatyzacyjnych – do regulacji końcowych urządzeń przygotowania powietrza (np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice, chłodnice wtórne),
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem (np. pojedyncze piętra budynku, apartamenty, pojedyncze pomieszczenia).

Funkcje i działanie

Budowa i tor przepływu

• Typ zaworu: przelotowy (2-drogowy) z pojedynczym kanałem regulacyjnym A → AB.
• Dopuszczalny kierunek przepływu: wyłącznie w kierunku oznaczonym na korpusie, tj. A → AB.
• Trzpień zaworu reguluje otwarcie gniazda w kanale A → AB:
  • chowanie trzpienia – otwieranie kanału A → AB,
  • wysuwanie trzpienia – zamykanie kanału A → AB.

Charakterystyka regulacyjna

• Kanał regulacyjny A → AB dla modelu VVP45.20-4 (kvs ≤ 6,3 m3/h) ma charakterystykę stałoprocentową z nachyleniem ngl = 2,2 wg VDI / VDE 2173.
• Iloraz szerokości zakresów Sv > 50 umożliwia pracę w szerokim zakresie przepływów przy zachowaniu parametrów charakterystyki.
• Poziom nieszczelności kanału A → AB wynosi 0…0,02 % wartości kvs (wg DIN EN 1349).

Sterowanie siłownikiem i sprężyna powrotna

• Kanał regulacyjny A → AB może być otwierany przez siłownik elektryczny współpracujący z zaworem.
• Zawór zamykany jest automatycznie przy pomocy wbudowanej sprężyny powrotnej.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego.
• Pokrętło pozwala na otwarcie kanału A → AB do ok. 70 % skoku roboczego.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Urządzenia współpracujące i akcesoria

Siłowniki elektromechaniczne

Zawór VVP45.20-4 jest przystosowany do współpracy z siłownikami elektromotorycznymi Siemens z serii SSB.. oraz SSC..:

• SSB31.. – zasilanie AC 230 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m3/h
• SSB81.. – zasilanie AC 24 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m3/h
• SSB161.05HF – zasilanie AC/DC 24 V, sygnał sterujący 0...10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…6,3 m3/h
• SSC31.. – zasilanie AC 230 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 300 N, do zaworów o kvs ≥ 4 m3/h
• SSC81.. – zasilanie AC 24 V, sterowanie 3-stawne, czas przebiegu 150 s, siła 300 N, do zaworów o kvs ≥ 4 m3/h
• SSC161.05HF – zasilanie AC/DC 24 V, sygnał sterujący 0...10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…25 m3/h

Dla zaworu VVP45.20-4 w połączeniu z siłownikami z serii SSB.. lub SSC.. obowiązują następujące wartości różnicy ciśnień:

• Maks. dopuszczalna różnica ciśnień w kanale regulacyjnym (Δpmax): 350 kPa
• Maks. różnica ciśnień zapewniająca niezawodne zamknięcie (Δps): 350 kPa

Zestawy przyłączeniowe

Do podłączenia zaworu VVP45.20-4 do instalacji producent przewiduje następujące akcesoria:

• ALG152 – komplet śrubunków gwintowanych (typ ALG..2) do zaworów przelotowych:
  • zestaw 2 śrubunków (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie),
  • przeznaczony do współpracy z przyłączem gwintowanym zaworu G1B.
• ALG152B – wersja śrubunków z mosiądzu:
  • stosowana do czynników o temperaturze do 100 °C,
  • nr magazynowy: S55846-Z100.
• Śrubunki zaciskowe SERTO SO 00021.. (dostępne u innych producentów) – do podłączenia rur z wykorzystaniem półśrubunków ALG152 / ALG152B, zgodnie z tabelą doboru SERTO.

Części zamienne

• 74 6760 273 0 – pokrętło sterowania ręcznego do zaworów V..P45.. (w tym VVP45.20-4)

Montaż, uruchomienie i obsługa

• Zalecany jest montaż zaworu na przewodzie powrotnym, ze względu na niższą temperaturę czynnika, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być zmontowany bezpośrednio na miejscu w instalacji, bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw.
• Zawory dostarczane są z instrukcją montażu.
• Podczas uruchamiania zawór może być obsługiwany wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Zawory V..P45.. (w tym VVP45.20-4) nie wymagają bieżącej obsługi.
• Podczas prac serwisowych przy zaworze / siłowniku należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Dławnica trzpienia nie podlega wymianie – w razie stwierdzenia nieszczelności należy wymienić cały zawór.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części – zawór może być rozbierany jedynie przez wykwalifikowany personel.

Dane techniczne – VVP45.20-4

• Typ zaworu: przelotowy, 2-drogowy, regulacyjny
• Model: VVP45.20-4
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna DN: 20
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: G¾’’
• Skok nominalny trzpienia: 5,5 mm
• Kanał regulacyjny: A → AB
• kvs (A → AB): 4 m3/h (zimna woda 5…30 °C, spadek ciśnienia 100 kPa)
• Charakterystyka kanału A → AB: stałoprocentowa, ngl = 2,2 (dla kvs ≤ 6,3 m3/h)
• Poziom nieszczelności A → AB: 0…0,02 % wartości kvs wg DIN EN 1349
• Iloraz szerokości zakresów Sv: > 50
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Materiały: korpus – brąz CC491K; trzpień – stal nierdzewna; gniazdo, grzybek, dławnica – mosiądz; uszczelnienie trzpienia – pierścienie EPDM
• Wymiary (wg rysunku wymiarowego): H1 = 48,9 mm; H2 ≈ 58 mm; L1 = 80 mm; L2 = 40 mm; L4 = 24 mm
• Masa zaworu: ok. 0,42 kg
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, zgodnie z art. 1 ust. 1 i art. 2 ust. 5; bez oznaczenia CE wg art. 4 ust. 3 (uznana praktyka inżynierska)
• Zgodność: EAC (Euroazjatycka zgodność)

Wymiary

Zawór VVP45.20-4 posiada gwintowane przyłącza G1B oraz przyłącze siłownika G¾’’. Wymiary montażowe wg karty katalogowej: H1 = 48,9 mm, H2 ≈ 58 mm, L1 = 80 mm, L2 = 40 mm, L4 = 24 mm, co ułatwia dobór odpowiedniej armatury przyłączeniowej i zabudowę w instalacji.

Podsumowanie

Siemens VVP45.20-4 to 2-drogowy zawór przelotowy DN 20 o współczynniku kvs = 4 m3/h i ciśnieniu nominalnym PN16, z korpusem z brązu CC491K, gwintowanymi przyłączami G1B i stałoprocentową charakterystyką przepływu w kanale A → AB. W połączeniu z siłownikami elektromotorycznymi serii SSB.. lub SSC.. umożliwia sprężynowo domykaną, precyzyjną regulację przepływu wody grzewczej i chłodniczej w klimakonwektorach, nagrzewnicach, chłodnicach oraz strefowych obiegach grzewczych, przy bardzo małej nieszczelności zaworu i prostym montażu z wykorzystaniem śrubunków ALG152 / ALG152B.
