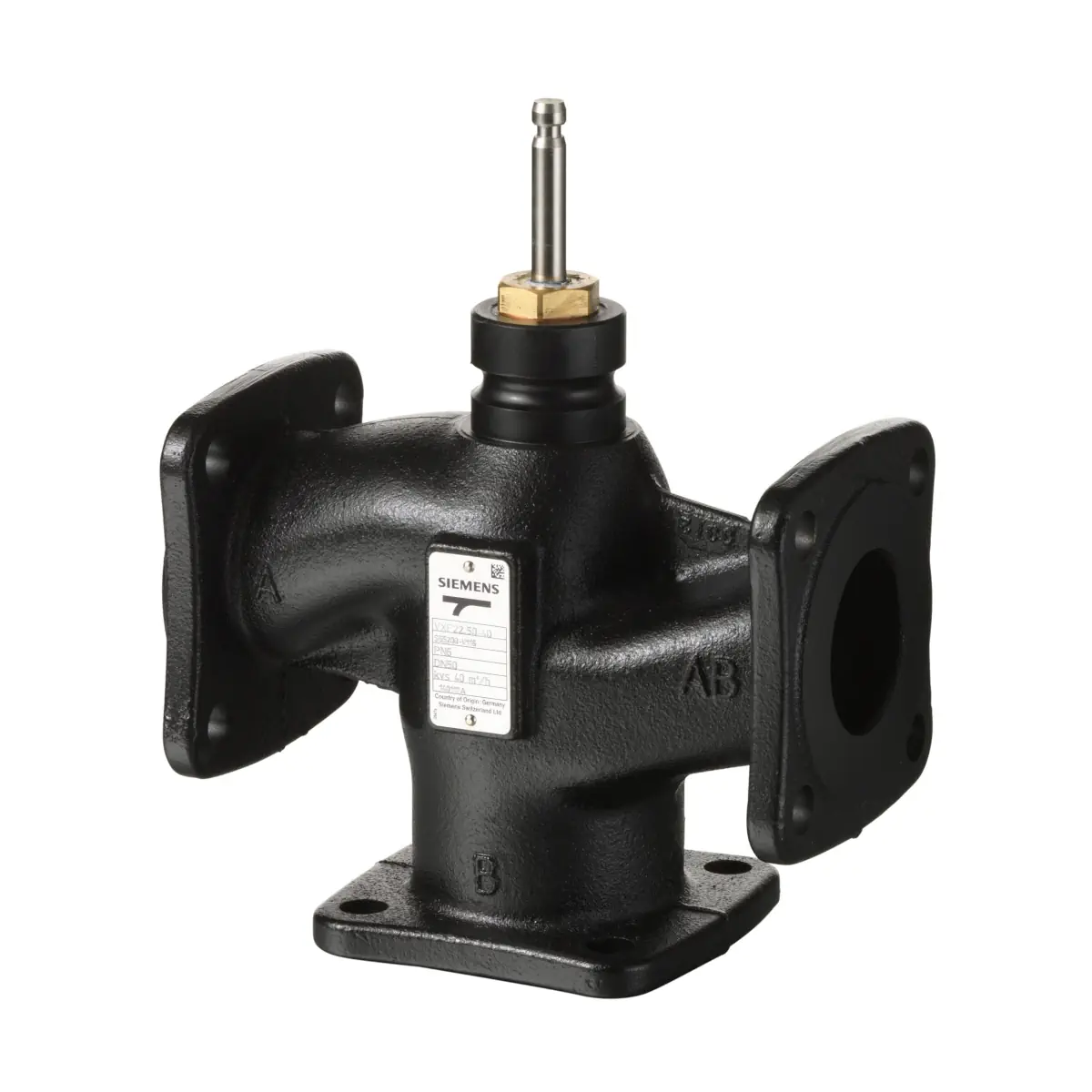

VXF22.100-160 Zawór trójdrogowy kołnierzowy, PN6, DN100, kvs 160 m3/h, współpracuje z SKC..

VXF22.100-160 to wysokiej klasy zawór kołnierzowy trójdrogowy z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wersja DN100 oferuje przepływ nominalny kvs 160 m³/h, klasę ciśnienia PN6 oraz zakres temperatury czynnika -10…130 °C, dzięki czemu dobrze sprawdza się m.in. w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF22.100-160
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Średnica nominalna: DN100
• kvs: 160 m³/h
• Klasa ciśnienia: PN6
• Temperatura czynnika: -10…130 °C
• Skok nominalny: 40 mm
• Iloraz szerokości zakresów (Sv): > 100
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM, tulejka PTFE; bez silikonu
• Przyłącza: kołnierz typu 21, wykonanie B (ISO 7005)
• Numer magazynowy: S55200-V119

Zastosowanie

Zawór VXF22.100-160 przeznaczony jest do zastosowań HVAC, w szczególności:

• instalacje kotłowe,
• instalacje chłodnicze,
• grupy grzewcze,
• centrale wentylacyjne i klimatyzacyjne.

Funkcja i charakterystyka

Zawór trójdrogowy – mieszanie lub rozdział

• Funkcja mieszania (preferowane zastosowanie): przepływ z A i B do AB.
• Funkcja rozdzielania: przepływ z AB do A i B.

Charakterystyka przepływu

• Kanał regulacyjny A-AB: 0…30% skoku – charakterystyka liniowa; 30…100% skoku – charakterystyka stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B-AB: 0…100% – charakterystyka liniowa.

Współpraca z siłownikami

VXF22.100-160 (skok 40 mm) może współpracować z siłownikami Siemens:

• elektromechanicznymi SAV..,
• elektrohydraulicznymi SKC...

Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu zaworu z siłownikami Siemens.

Czynniki i wymagania przy temperaturach poniżej 0 °C

• Dopuszczalne czynniki: zimna woda, gorąca woda niskiej temperatury, woda z dodatkiem środka przeciw zamarzaniu, solanki, woda demineralizowana (wg VDI2035 / SWKI_BT102-01).
• Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6 (S55845-Z108).

Szczelność (przeciek)

• Kanał regulacyjny: 0…0,02% wartości kvs
• Obejście: 0,5…2% wartości kvs

Wymiary i masa (DN100)

• Masa: 24,2 kg
• Długość zabudowy L1: 300 mm
• L2: 150 mm
• Kołnierz: ØD 210 mm, ØD1 144 mm, otwory ØD2 19 mm (4x), ØK 170 mm
• Wewnętrzny otwór przyłącza obejścia (ØD3): 116 mm
• Wysokości: H1 110 mm, H2 226,5 mm
• Wysokość całkowita H (z siłownikiem): z SAV.. – 575 mm, z SKC.. – 685 mm

Dostawa i kompletacja

• Zawory, siłowniki oraz wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.100-160 to solidny zawór trójdrogowy kołnierzowy PN6 o dużym skoku 40 mm i wysokiej przepustowości kvs 160 m³/h, zaprojektowany do precyzyjnej regulacji w instalacjach HVAC. Żeliwny korpus EN-GJL-250, szeroki zakres temperatury czynnika -10…130 °C oraz kompatybilność z siłownikami SAV.. i SKC.. czynią go pewnym wyborem do aplikacji mieszających i rozdzielających w zamkniętych obiegach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, PN6. Dla modelu VXF22.100-160 (DN100) producent wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Do stosowania wyłącznie w zamkniętych obiegach hydraulicznych, zgodnie z przeznaczeniem producenta.
• Zawór może być instalowany, uruchamiany i serwisowany wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. Zawór uruchamiać tylko po prawidłowym zamontowaniu siłownika.
• Przed otwarciem zaworów odcinających należy upewnić się, że siłownik został właściwie zamontowany. Instalację napełniać tylko przy całkowicie otwartych zaworach.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia. Siłownik odłączać od zaworu dopiero po całkowitym obniżeniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego lub elementu do podparcia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z korpusu zaworu oraz rurociągów. Przed zaworem należy stosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Produkt przeznaczony do dopuszczonych czynników w zakresie temperatury od -10 do 130 °C, zgodnie z dokumentacją producenta. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Należy przestrzegać dopuszczalnych parametrów ciśnienia roboczego i temperatury czynnika oraz wszystkich obowiązujących lokalnych przepisów.
• W celu ograniczenia ryzyka uszkodzenia instalacji należy uwzględnić możliwość kawitacji i odpowiednio ograniczyć różnicę ciśnienia na zaworze.
• Podczas montażu połączeń kołnierzowych należy stosować właściwą uszczelkę oraz dokręcać śruby krzyżowo, etapami, zgodnie z momentami dokręcania określonymi przez producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
