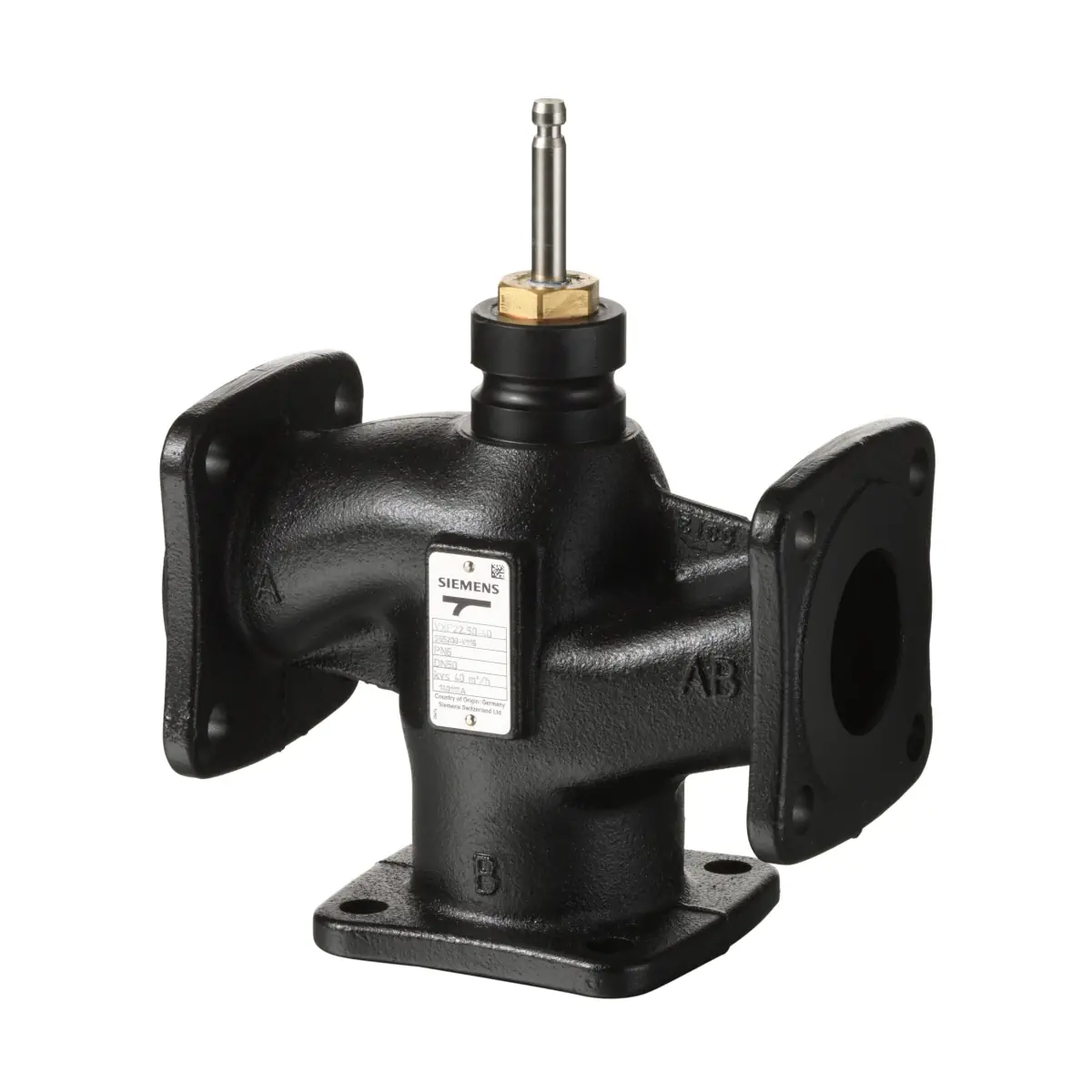

VXF22.65-63 Zawór trójdrogowy kołnierzowy, PN6, DN65, kvs 63 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.65-63 to wysokiej klasy zawór kołnierzowy trójdrogowy Siemens z serii ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Model ten ma średnicę DN65, klasę ciśnienia PN6, skok nominalny 20 mm oraz współczynnik przepływu kvs 63 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF22.65-63
• Numer magazynowy: S55200-V117
• Typ: zawór kołnierzowy trójdrogowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN6
• Średnica nominalna: DN65
• kvs: 63 m³/h
• Temperatura czynnika: -10…130 °C
• Iloraz szerokości zakresów (Sv): > 100
• Przyłącza: kołnierz typu 21, wykonanie B
• Materiał korpusu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Dławica trzpienia: mosiądz; pierścienie EPDM, tulejka PTFE, bez silikonu

Zastosowanie

Zawór VXF22.65-63 przeznaczony jest do stosowania w instalacjach:

• kotłowych,
• chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Funkcja zaworu trójdrogowego (mieszanie / rozdział)

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa; 30…100% skoku – charakterystyka stałoprocentowa (n_gl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% – charakterystyka liniowa.
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3).

Czynniki i zakres temperatur

Zawór może pracować m.in. z wodą (zimną i gorącą), wodą z dodatkiem środka przeciw zamarzaniu, solankami oraz wodą demineralizowaną (wg VDI2035 / SWKI_BT102-01) w zakresie temperatur do 130 °C. Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.

Siłowniki współpracujące (skok 20 mm)

Zawór VXF22.65-63 (skok nominalny 20 mm) może współpracować z siłownikami Siemens o skoku 20 mm, m.in. z rodzin:

• SAX.. (elektromechaniczne, 20 mm),
• SKD.. (elektrohydrauliczne, 20 mm),
• SKB.. (elektrohydrauliczne, 20 mm).

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe (kołnierze wg ISO 7005)
• Długość zabudowy zaworów kołnierzowych: DIN EN 558-1, linia 1
• Temperatura czynnika: -10…130 °C
• Skok nominalny: 20 mm
• Materiały: korpus EN-GJL-250; trzpień stal nierdzewna; gniazdo wykonane maszynowo; grzybek mosiądz/brąz
• Dyrektywa ciśnieniowa: 2014/68/EU (grupa płynów 2), ≤ DN100 bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska)

Wymiary i masa (DN65)

• Masa: 9,5 kg
• ØD: 160 mm
• ØD1: 108 mm
• Otwory: 4 × Ø14 mm
• ØD3 (wewnętrzny otwór przyłącza obejścia): 85 mm
• L1: 240 mm
• L2: 120 mm
• ØK: 130 mm
• X: 129 mm
• Y: 122 mm
• H1: 75 mm
• H2: 171,55 mm

Zamawianie i dostawa

• Typ: VXF22.65-63
• Numer magazynowy: S55200-V117
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.65-63 to solidny zawór trójdrogowy kołnierzowy PN6 o DN65 i kvs 63 m³/h, zaprojektowany do precyzyjnej regulacji w instalacjach HVAC w zakresie temperatur czynnika -10…130 °C. Konstrukcja z korpusem z EN-GJL-250, przewidywalna charakterystyka kanału regulacyjnego oraz możliwość pracy jako zawór mieszający lub rozdzielający czynią go uniwersalnym wyborem do węzłów i central instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zaworem kołnierzowym trójdrogowym PN6, model VXF22.65-63, przeznaczonym do stosowania wyłącznie w zamkniętych obiegach hydraulicznych.
• Produkt należy stosować wyłącznie z dopuszczonymi czynnikami i w zakresie temperatur czynnika od -10 °C do +130 °C, zgodnie z dokumentacją producenta.
• Dla czynników o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać przy odłączonym zasilaniu współpracującego siłownika oraz zgodnie z instrukcją producenta.
• Zaworu nie wolno używać jako punktu stałego, elementu podparcia ani mocowania instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości spawu i inne ciała obce oraz przewidzieć zastosowanie filtra lub odmulacza przed zaworem.
• Nie należy izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Przed demontażem należy zamknąć zawory odcinające i całkowicie zredukować ciśnienie w instalacji; siłownik wolno odłączyć od zaworu dopiero po pełnym obniżeniu ciśnienia.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne współpracujących elementów oraz odczekać do całkowitego ostygnięcia instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony, ponieważ grozi to oparzeniem.
• Produkt należy montować wyłącznie zgodnie z właściwym kierunkiem przepływu i przeznaczeniem króćców zaworu trójdrogowego, zgodnie z dokumentacją producenta.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką, a śruby dokręcać krzyżowo, stopniowo i z właściwym momentem dokręcania zgodnie z instrukcją montażu producenta.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Parametry techniczne i bezpieczna współpraca są gwarantowane tylko przy stosowaniu z siłownikami Siemens wskazanymi przez producenta jako kompatybilne z modelem VXF22.65-63.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy; dla DN65 i PN6, zgodnie z dokumentacją producenta, nie wymaga oznaczenia CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
