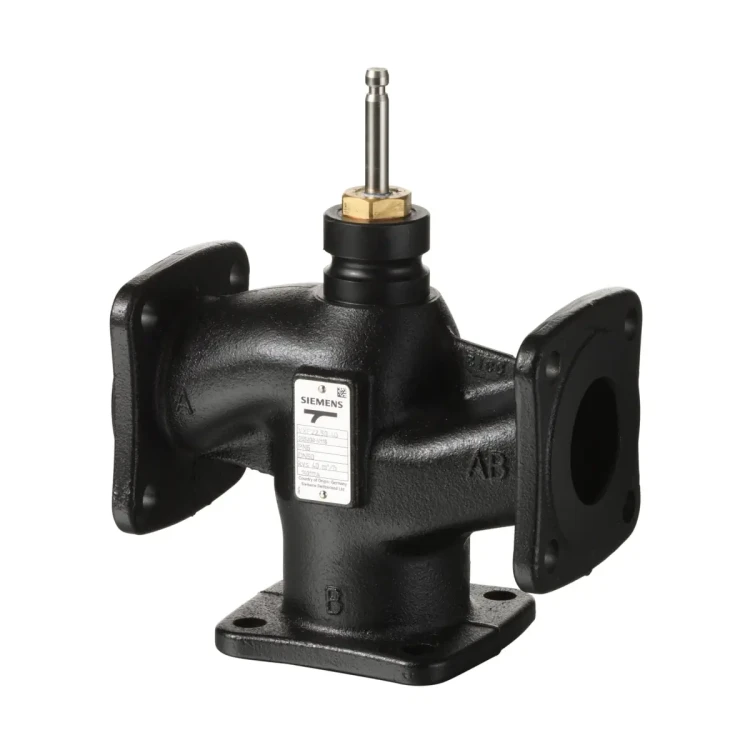

VXF22.80-100 Zawór trójdrogowy kołnierzowy, PN6, DN80, kvs 100 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.80-100 to wysokiej klasy zawór kołnierzowy trójdrogowy Siemens z rodziny ACVATIX™, przeznaczony do zastosowań HVAC w zamkniętych obiegach hydraulicznych. Zawór ma DN80, klasę ciśnienia PN6 oraz przepływ nominalny kvs = 100 m³/h. Typoszereg V..F22.. to zawory o dużym skoku, do czynników o temperaturze -10…130°C, z korpusem z żeliwa szarego EN-GJL-250 i przyłączami kołnierzowymi typu 21, wykonanie B. Numer magazynowy (zamówieniowy) dla tego modelu to S55200-V118.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF22.80-100
• Typ: zawór kołnierzowy trójdrogowy (mieszający lub rozdzielający)
• DN: 80
• Klasa ciśnienia: PN6
• kvs: 100 m³/h
• Temperatura czynnika: -10…130°C
• Korpus zaworu: żeliwo szare EN-GJL-250
• Kołnierze: typ 21, wykonanie B (ISO 7005)
• Skok nominalny: 20 mm (dla DN80)
• Iloraz szerokości zakresów (Sv): > 100
• Współpraca z siłownikami: elektromechanicznymi SAX.., SAV.. oraz elektrohydraulicznymi SKD.., SKB.., SKC.. (dobór zgodnie z wymaganym skokiem i siłą)

Zastosowanie

VXF22.80-100 jest przeznaczony do stosowania jako zawór regulacyjny lub odcinający w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Funkcje i działanie

Praca jako zawór mieszający lub rozdzielający

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Charakterystyka przepływu

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa; 30…100% – charakterystyka stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.
• Uwaga dla kvs = 100 m³/h: charakterystyka zaworu od ok. 70% skoku jest zoptymalizowana na maksymalny przepływ objętościowy.

Przeciek

• Kanał regulacyjny: 0…0,02% wartości kvs
• Obejście: 0,5…2% wartości kvs (dla kvs ≥ 6,3)

Zależność kierunku ruchu trzpienia od przepływu

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB – zamykanie; obejście B→AB – otwieranie
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB – otwieranie; obejście B→AB – zamykanie

Dopuszczalne czynniki

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Woda demineralizowana: wg VDI2035 / SWKI_BT102-01, 1…130°C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…130°C oraz -10…130°C
• Solanki: -5…130°C oraz -10…130°C

Do czynników o temperaturze < 0°C wymagany jest podgrzewacz trzpienia ASZ6.6 (numer magazynowy S55845-Z108).

Dane techniczne

• Klasa ciśnienia: PN6
• DN: 80
• kvs: 100 m³/h
• Temperatura czynnika: -10…130°C
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Materiały:
  • Korpus zaworu: EN-GJL-250
  • Trzpień zaworu: stal nierdzewna
  • Gniazdo zaworu: wykonane maszynowo
  • Grzybek: mosiądz/brąz
  • Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu
• Kołnierze: ISO 7005
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Jakość wody: VDI 2035
• Warunki pracy (otoczenie): -15…+55°C, 5…95% r.h.
• Transport: -30…+65°C, < 95% r.h.
• Składowanie: -15…+55°C, 5…95% r.h.

Wymiary (DN80)

• Masa: 13,1 kg
• ØD: 190 mm
• ØD1: 124 mm
• ØD2 (otwory): 19 mm (4x)
• ØD3 (wewnętrzny otwór przyłącza obejścia): 98 mm
• L1: 260 mm
• L2: 130 mm
• ØK: 150 mm
• X: 154 mm
• Y: 146 mm
• H1: 75 mm
• H2: 171,55 mm

Wskazówki do projektowania i montażu

• Preferowany jest montaż zaworu na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Przed zaworem zalecany jest filtr zanieczyszczeń lub odmulacz; instalację należy oczyścić z zanieczyszczeń i odprysków po spawaniu.
• W celu ograniczenia ryzyka kawitacji należy ograniczyć różnicę ciśnienia na zaworze (w zależności od temperatury czynnika i ciśnienia statycznego).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Zamawianie i dostawa

• Oznaczenie typu: VXF22.80-100
• Numer magazynowy: S55200-V118
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.80-100 to trójdrogowy zawór kołnierzowy PN6 o średnicy DN80 i przepływie kvs 100 m³/h, przeznaczony do regulacji i odcinania w instalacjach HVAC. Szeroki zakres temperatur czynnika -10…130°C, dopracowana charakterystyka kanału regulacyjnego i obejścia oraz solidne materiały (korpus EN-GJL-250, trzpień ze stali nierdzewnej) czynią go rozwiązaniem do wymagających zastosowań w węzłach cieplnych, chłodnictwie i centralach wentylacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy Siemens VXF22.80-100 jest przeznaczony do stosowania wyłącznie w zamkniętych obiegach hydraulicznych, zgodnie z dokumentacją producenta.
• Produkt należy stosować wyłącznie z dopuszczonymi czynnikami roboczymi i w zakresie temperatury medium od -10 °C do +130 °C. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Klasa ciśnienia zaworu: PN6. Montaż i eksploatację prowadzić wyłącznie w granicach dopuszczalnych parametrów ciśnienia i temperatury określonych przez producenta.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać przy odłączonym zasilaniu współpracującego siłownika i przy zabezpieczonej instalacji. Zaworu nie wolno używać jako punktu stałego ani elementu do podparcia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Producent zaleca zastosowanie przed zaworem filtra zanieczyszczeń lub odmulacza.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po pełnym i poprawnym montażu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie dotykać nagrzanych elementów bez odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• W przypadku współpracy z siłownikiem nie należy izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej i zgodnie z instrukcją producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Połączenia kołnierzowe należy wykonywać z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, zgodnie z kolejnością i maksymalnym momentem dokręcania podanym przez producenta. Po osiągnięciu temperatury roboczej połączenie należy ponownie dociągnąć wymaganym momentem.
• Aby zachować deklarowane parametry techniczne i uprawnienia gwarancyjne, zawór należy stosować wyłącznie z siłownikami Siemens wskazanymi przez producenta jako urządzenia współpracujące.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi danego rodzaju wyrobu i materiałów.
• Zgodnie z dokumentacją producenta dla urządzeń ciśnieniowych, zawór VXF22.80-100 (DN80, PN6) nie podlega oznaczeniu CE na podstawie art. 4 ust. 3 dyrektywy 2014/68/UE.
