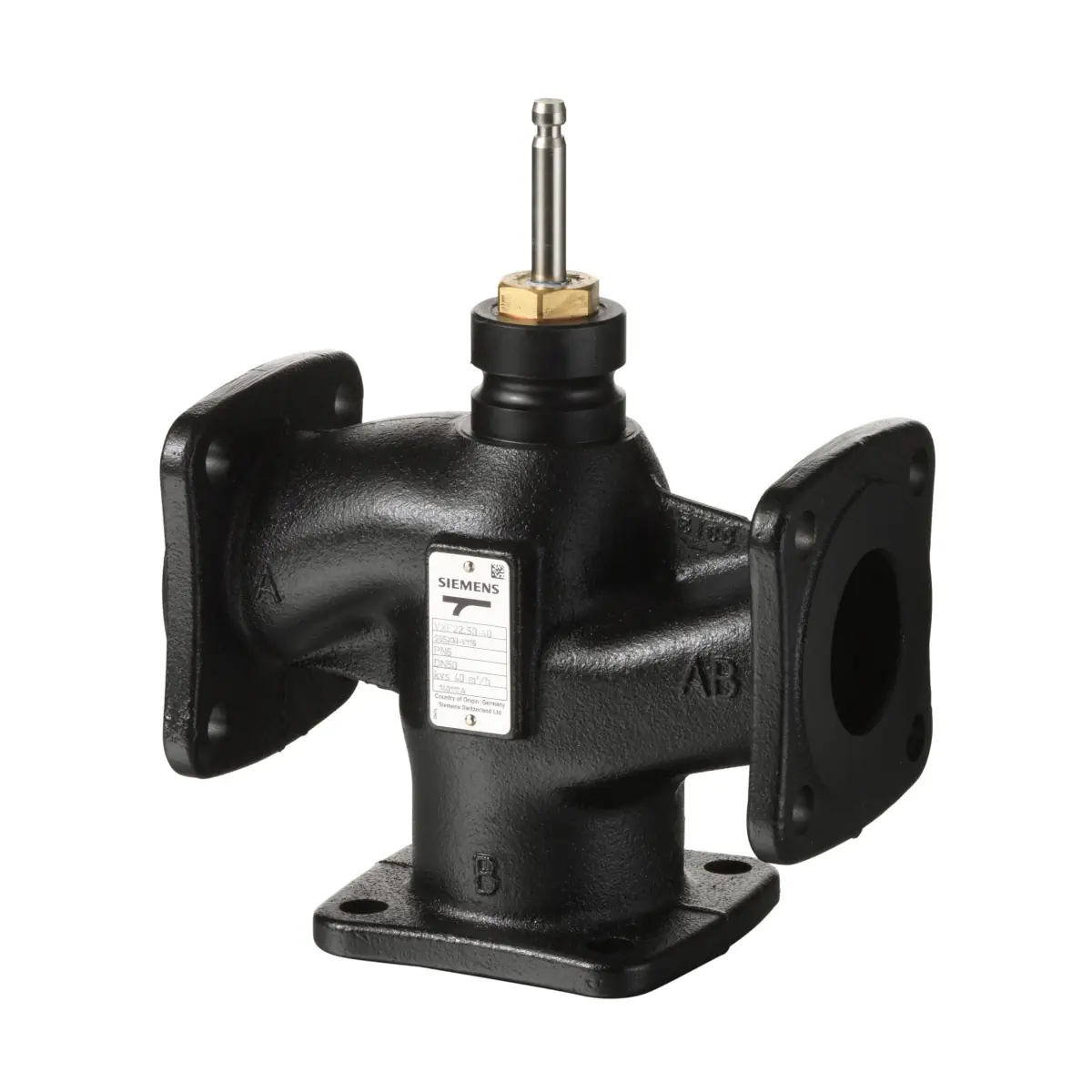

VXF22.25-10 Zawór trójdrogowy kołnierzowy, PN6, DN25, kvs 10 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.25-10 to wysokiej klasy zawór kołnierzowy trójdrogowy Siemens (ACVATIX™) o klasie ciśnienia PN6, przeznaczony do pracy w zamkniętych obiegach hydraulicznych. Wykonanie DN25 o przepływie nominalnym kvs 10 m³/h sprawdza się w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz w centralach wentylacyjnych i klimatyzacyjnych – jako zawór regulacyjny lub odcinający. Zawór obsługuje czynniki w zakresie -10…130°C i może pracować jako mieszający (zastosowanie preferowane) lub rozdzielający.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF22.25-10
• Typ: zawór kołnierzowy trójdrogowy
• Klasa ciśnienia: PN6
• Średnica nominalna: DN25
• kvs: 10 m³/h
• Temperatura czynnika: -10…130 °C
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 50
• Przyłącza: kołnierz typu 21, wykonanie B
• Charakterystyka: kanał regulacyjny A-AB (0…30% liniowa, 30…100% stałoprocentowa), obejście B-AB (0…100% liniowa)
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu

Zastosowanie

VXF22.25-10 jest przeznaczony do pracy w instalacjach:

• kotłowych,
• chłodniczych,
• grzewczych (grupy grzewcze),
• wentylacyjnych i klimatyzacyjnych (centrale wentylacyjne i klimatyzacyjne).

Zawór może pełnić funkcję mieszania lub rozdziału przepływu w zależności od sposobu włączenia w układ.

Media i warunki pracy

• Dopuszczalne czynniki: zimna woda, gorąca woda niskiej temperatury, woda demineralizowana (wg VDI2035 / SWKI_BT102-01), woda z dodatkiem środka przeciw zamarzaniu, solanki
• Zakres temperatury czynnika: -10…130 °C
• Uwaga dla temperatur < 0°C: wymagany podgrzewacz trzpienia ASZ6.6 (numer magazynowy S55845-Z108)

Funkcje i działanie (A-AB / B-AB)

W zaworze trójdrogowym króciec AB jest króćcem wspólnym, a kanały A-AB i B-AB są sterowane ruchem trzpienia.

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB zamyka się, obejście B→AB otwiera się
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB otwiera się, obejście B→AB zamyka się

Współpraca z siłownikami

VXF22.25-10 może współpracować z siłownikami Siemens: elektromechanicznymi SAX.., SAV.. oraz elektrohydraulicznymi SKD.., SKB.., SKC... Skok nominalny zaworu wynosi 20 mm (dobór siłownika należy wykonać zgodnie z wymaganym skokiem).

Dane zamówieniowe i dostawa

• Oznaczenie typu: VXF22.25-10
• Numer magazynowy: S55200-V113
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe pakowane i dostarczane są oddzielnie
• Uwaga: zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek

Wymiary i masa (DN25)

• Masa: 3 kg
• L1: 150 mm
• L2: 75 mm
• ØD: 100 mm
• ØD1: 58 mm
• ØD2: 11 mm (4x)
• ØK: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm

Wskazówki projektowe i montażowe

• Preferowany montaż: na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia)
• Zalecenie: przed zaworem zastosować filtr zanieczyszczeń lub odmulacz oraz usunąć zanieczyszczenia z instalacji
• Kawitacja: można jej uniknąć przez ograniczenie różnicy ciśnienia na zaworze (w zależności od temperatury czynnika i ciśnienia statycznego)
• Uruchomienie: zawór uruchamiać dopiero po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone w całym zakresie pracy

Podsumowanie

Siemens VXF22.25-10 (S55200-V113) to solidny zawór trójdrogowy kołnierzowy PN6 o DN25 i kvs 10 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC w zakresie temperatur -10…130°C. Żeliwny korpus EN-GJL-250, przewidywalna charakterystyka regulacji dla kanału A-AB oraz możliwość pracy jako zawór mieszający lub rozdzielający sprawiają, że jest to sprawdzone rozwiązanie do węzłów grzewczych i chłodniczych oraz central wentylacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VXF22.25-10 – zawór kołnierzowy trójdrogowy, PN6, DN25, do zamkniętych obiegów hydraulicznych.
• Osprzęt ciśnieniowy zgodny z dyrektywą 2014/68/UE. Dla DN ≤ 100 produkt nie podlega oznakowaniu CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. W przypadku prac przy zaworze lub siłowniku wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia.
• Nie używać zaworu jako punktu stałego lub elementu do przenoszenia obciążeń montażowych.
• Przed montażem usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Zawór uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po właściwym zamontowaniu siłownika.
• Instalację napełniać tylko przy całkowicie otwartych zaworach.
• Demontaż siłownika z zaworu wykonywać dopiero po całkowitym obniżeniu ciśnienia w instalacji.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Gorące elementy mogą powodować oparzenia. Nie dotykać nagrzanych części bez zastosowania odpowiednich środków ochrony.
• Produkt przeznaczony do pracy z dopuszczonymi mediami w zakresie temperatury od -10 °C do 130 °C. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Należy przestrzegać dopuszczalnego ciśnienia roboczego i temperatury pracy oraz wszystkich obowiązujących lokalnych przepisów dotyczących instalacji ciśnieniowych.
• W celu ograniczenia ryzyka kawitacji należy dobrać i eksploatować zawór z uwzględnieniem różnicy ciśnień, temperatury czynnika oraz ciśnienia statycznego instalacji.
• Zawór przeznaczony do współpracy z siłownikami Siemens wskazanymi w dokumentacji producenta.
