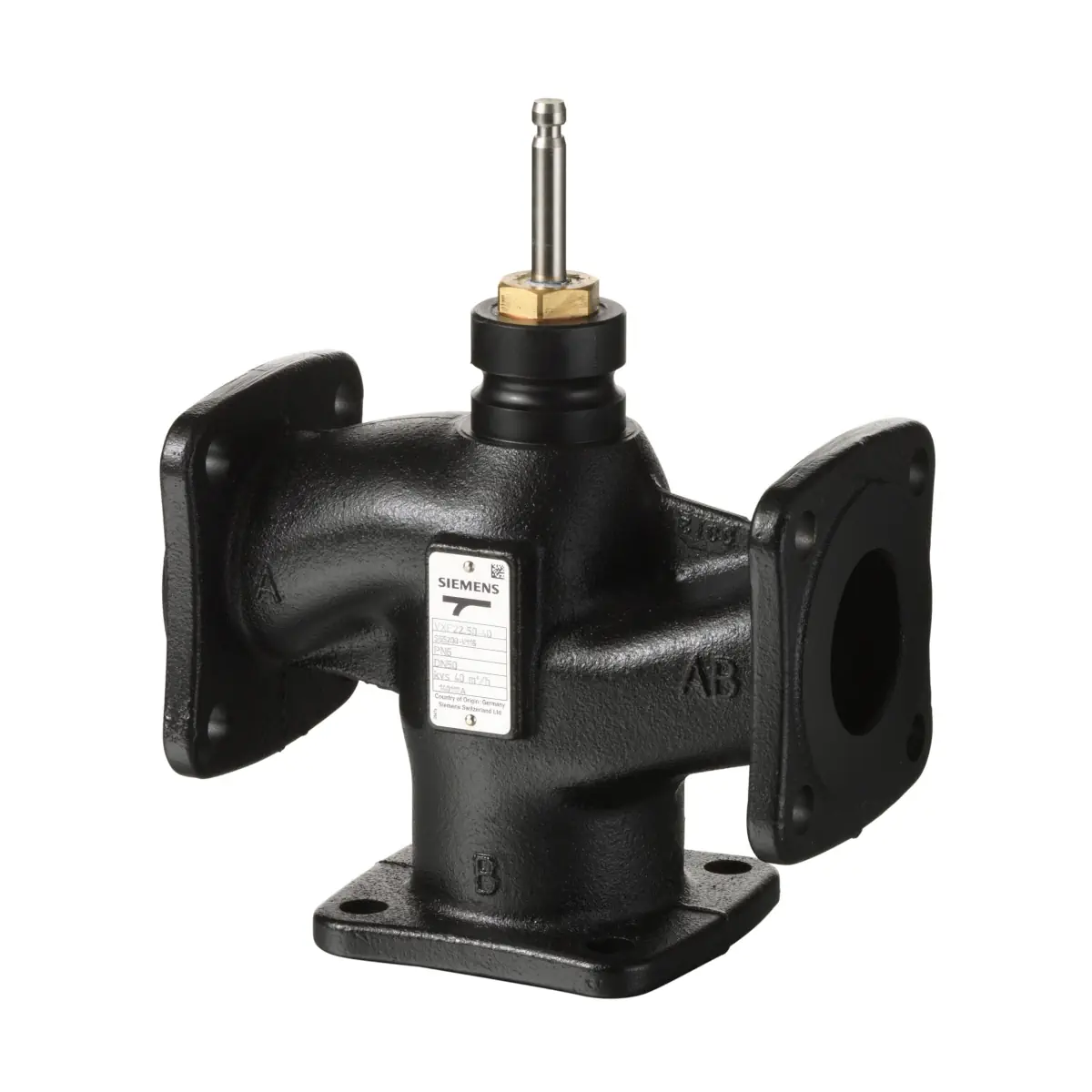

VXF22.25-4 Zawór trójdrogowy kołnierzowy, PN6, DN25, kvs 4 m3/h, współpracuje z SAX.., SKD.., SKB..

Siemens VXF22.25-4 to wysokiej klasy zawór kołnierzowy trójdrogowy z rodziny ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wersja DN25 o przepustowości kvs 4 m³/h pracuje w klasie ciśnienia PN6 i obsługuje czynniki o temperaturze -10…130 °C. Zawór może współpracować z siłownikami Siemens o skoku 20 mm (np. serie SAX.., SKD.., SKB..).

Najważniejsze cechy

• Producent: Siemens
• Model: VXF22.25-4
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Numer magazynowy: S55200-V111
• Klasa ciśnienia: PN6
• Średnica nominalna: DN25
• kvs: 4 m³/h (dla zimnej wody 5…30°C przy Δp 100 kPa)
• Temperatura czynnika: -10…130 °C
• Iloraz szerokości zakresów (Sv): > 50
• Skok nominalny: 20 mm
• Charakterystyka (kanał regulacyjny A-AB): 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Charakterystyka (obejście B-AB): 0…100% liniowa
• Przeciek: kanał regulacyjny 0…0,02% kvs; obejście 0,5…4% kvs (dla kvs 2,5; 4)
• Korpus zaworu: żeliwo szare EN-GJL-250
• Kołnierz: typ 21, wykonanie B

Zastosowanie

VXF22.25-4 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający w zamkniętych obiegach hydraulicznych.

Funkcja i działanie (trójdrogowy)

Zawór może pracować jako mieszający (preferowane zastosowanie) lub rozdzielający. Oznaczenia króćców:

• AB – stały przepływ
• A – zmienny przepływ
• B – obejście (zmienny przepływ)

Zależność ruchu trzpienia od otwarcia kanałów

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB – zamykanie; obejście B→AB – otwieranie
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB – otwieranie; obejście B→AB – zamykanie

Współpraca z siłownikami

Dla zaworu VXF22.25-4 (skok zaworu 20 mm) wymagany jest siłownik o skoku 20 mm, np. z rodzin:

• SAX.. (elektromechaniczne)
• SKD.. (elektrohydrauliczne)
• SKB.. (elektrohydrauliczne)

Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu zaworu z siłownikami Siemens wymienionymi jako urządzenia współpracujące.

Media i zakres temperatur

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Solanki: -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Woda demineralizowana: 1…130 °C (wg VDI2035 / SWKI_BT102-01)

Wyposażenie dodatkowe (dla pracy poniżej 0°C)

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0 °C

Materiały

• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN25)

• Masa: 3 kg
• Długość L1: 150 mm
• L2: 75 mm
• ØD: 100 mm
• ØD1: 58 mm
• ØD2 (otwory): 11 mm (4x)
• ØD3: 36 mm (wewnętrzny otwór przyłącza obejścia)
• ØK: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm

Dostawa i uwagi montażowe

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Preferowany jest montaż zaworu na powrocie (niższa temperatura i mniejsze obciążenie dławicy).
• Zalecany jest montaż filtra zanieczyszczeń lub odmulacza przed zaworem.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika i sztywnym połączeniu trzpieni w całym zakresie pracy.

Podsumowanie

Siemens VXF22.25-4 to trójdrogowy zawór kołnierzowy PN6 o średnicy DN25 i przepustowości kvs 4 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC (mieszanie lub rozdzielanie). Solidny korpus z EN-GJL-250, skok 20 mm oraz charakterystyka regulacji dopasowana do automatyki sprawiają, że jest to trwałe rozwiązanie do zamkniętych obiegów grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy Siemens VXF22.25-4 jest elementem armatury do zamkniętych obiegów hydraulicznych, przeznaczonym do instalacji kotłowych, chłodniczych, grup grzewczych oraz central wentylacyjnych i klimatyzacyjnych.
• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, jednak dla DN25 i klasy PN6 nie podlega oznakowaniu CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi, obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać przy odłączonym zasilaniu współpracującego siłownika. Zaworu nie wolno używać jako punktu stałego lub elementu podparcia podczas montażu instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Zawór należy eksploatować wyłącznie z dopuszczonymi czynnikami i w dopuszczalnym zakresie temperatury oraz ciśnienia roboczego zgodnie z dokumentacją producenta. Dla serii VXF22.. dopuszczalna temperatura czynnika wynosi od -10 °C do 130 °C, zależnie od rodzaju medium.
• W przypadku pracy z wodą z dodatkiem środka przeciw zamarzaniu lub solanką przy temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Podczas eksploatacji elementy zaworu mogą osiągać wysoką temperaturę. Nie dotykać gorących części bez odpowiednich środków ochrony — ryzyko oparzenia.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po pełnym i prawidłowym montażu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do ostygnięcia urządzenia. Siłownik wolno odłączyć od zaworu dopiero po pełnym spuszczeniu ciśnienia z rurociągu.
• Nie należy izolować termicznie uchwytu siłownika, ponieważ musi być zapewniona swobodna cyrkulacja powietrza.
• Zawór należy montować zgodnie z właściwym kierunkiem przepływu i przeznaczeniem króćców. W modelu VXF22.25-4 jest to zawór trójdrogowy; nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Parametry techniczne związane z aplikacją są gwarantowane wyłącznie przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Użycie siłowników innych producentów powoduje utratę gwarancji.
