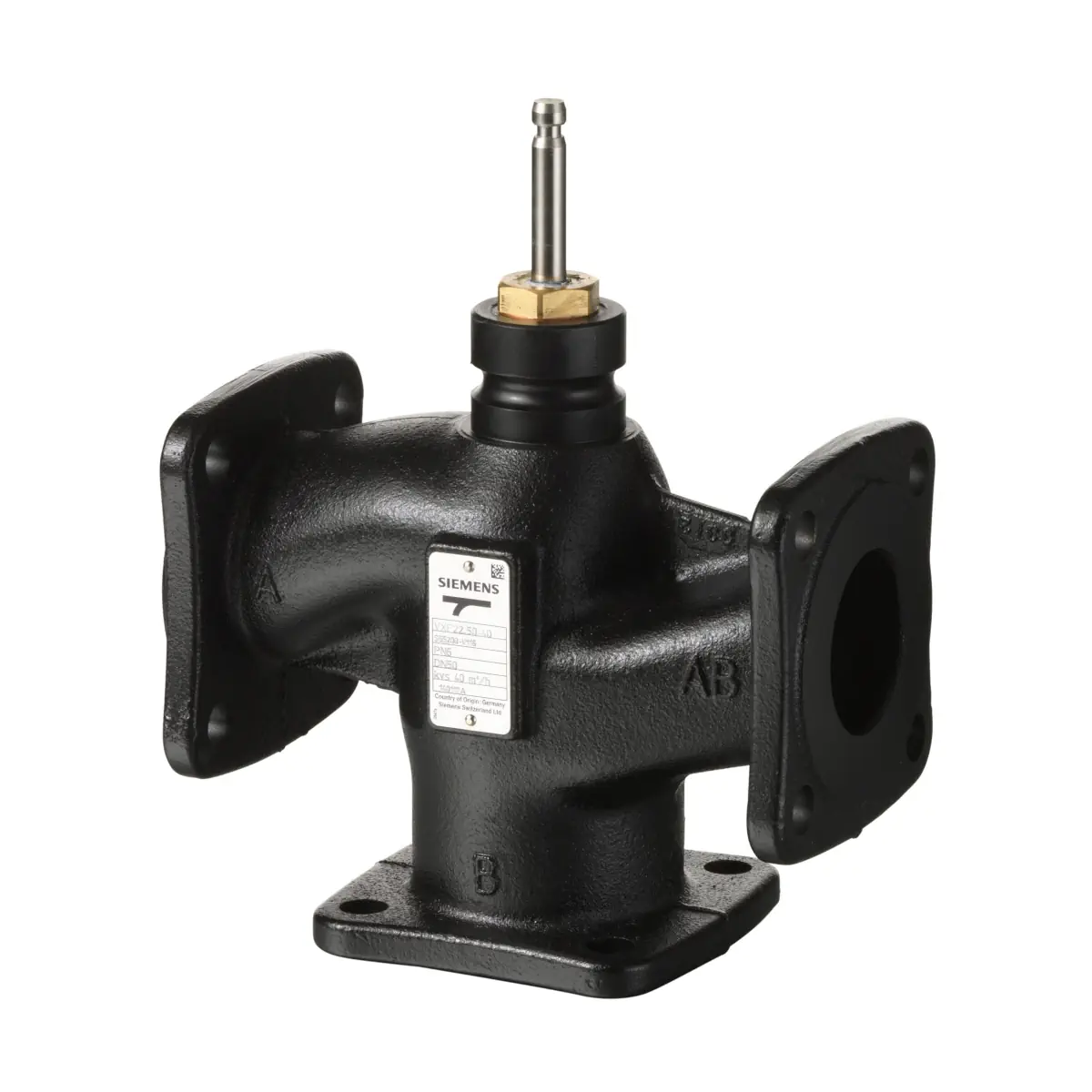

VXF22.50-40 Zawór trójdrogowy kołnierzowy, PN6, DN50, kvs 40 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.50-40 to trójdrogowy zawór kołnierzowy z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Zawór ma klasę ciśnienia PN6, średnicę nominalną DN50 i przepływ nominalny kvs 40 m³/h, a jego dopuszczalna temperatura czynnika wynosi -10…130°C. Wykonany jest z korpusem z żeliwa szarego EN-GJL-250 oraz przyłączami kołnierzowymi typ 21, wykonanie B.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF22.50-40
• Typ zaworu: zawór kołnierzowy trójdrogowy
• Klasa ciśnienia: PN6
• DN: 50
• kvs: 40 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Zakres temperatury czynnika: -10…130°C
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz/brąz
• Przyłącza: kołnierz typu 21, wykonanie B

Zastosowanie

Zawór VXF22.50-40 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Funkcja zaworu trójdrogowego

Zawory serii VXF22.. mogą pracować jako:

• zawór mieszający (preferowane zastosowanie) – przepływ z A i B do AB,
• zawór rozdzielający – przepływ z AB do A i B.

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa; 30…100% – charakterystyka stałoprocentowa (n_gl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.
• Króciec AB: stały przepływ; A – zmienny przepływ; B – obejście (zmienny przepływ).

Współpraca z siłownikami

VXF22.50-40 może współpracować z siłownikami:

• elektromechanicznymi: SAX.., SAV..
• elektrohydraulicznymi: SKD.., SKB.., SKC..

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór stosowany jest z siłownikami Siemens z ww. grup.

Czynniki i temperatura pracy

• Temperatura czynnika: -10…130°C
• Dopuszczalne czynniki: zimna woda, gorąca woda niskiej temperatury, woda z dodatkiem środka przeciw zamarzaniu, solanki, woda demineralizowana (wg VDI2035 / SWKI_BT102-01) – w granicach podanych zakresów temperatur.
• Uwaga dla temperatur < 0°C: wymagany podgrzewacz trzpienia ASZ6.6.

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe
• Charakterystyka zaworu: 0…30% liniowa, 30…100% stałoprocentowa (kanał A–AB); obejście B–AB liniowe
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs
• Przeciek obejścia: 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny: 20 mm
• Materiały: korpus EN-GJL-250; trzpień stal nierdzewna; gniazdo wykonane maszynowo; grzybek mosiądz/brąz; dławica uszczelniająca mosiądz, pierścienie EPDM, tulejka PTFE, bez silikonu

Wymiary i masa (VXF22.50-40)

• Masa: 6,2 kg
• D (średnica kołnierza): 140 mm
• D1: 88 mm
• D2 (otwory): 14 mm (4×)
• D3 (wewnętrzny otwór przyłącza obejścia): 65 mm
• L1: 200 mm
• L2: 100 mm
• K: 110 mm
• X: 114 mm
• Y: 108 mm
• H1: 50 mm
• H2: 146,5 mm
• H (z siłownikiem): SAX.. 492 mm; SKD.. 550 mm; SKB.. 625 mm; SAV.. 515 mm

Wskazówki do montażu i uruchomienia

• Preferowany jest montaż zaworu na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Zalecany jest montaż filtra zanieczyszczeń / odmulacza przed zaworem oraz usunięcie z instalacji zanieczyszczeń i odprysków po spawaniu.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika i sprawdzeniu sztywnego połączenia trzpienia siłownika z trzpieniem zaworu w całym zakresie pracy.

Zamawianie i dostawa

• Oznaczenie typu: VXF22.50-40
• Numer magazynowy: S55200-V116
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.50-40 to solidny zawór trójdrogowy kołnierzowy PN6 o parametrach DN50 i kvs 40 m³/h, przeznaczony do regulacji w instalacjach grzewczych, chłodniczych oraz wentylacyjno-klimatyzacyjnych. Wysokiej klasy materiały (korpus EN-GJL-250, trzpień ze stali nierdzewnej), skok 20 mm oraz możliwość pracy jako zawór mieszający lub rozdzielający sprawiają, że jest to sprawdzone rozwiązanie do zastosowań HVAC w zamkniętych obiegach hydraulicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, PN6. Dla DN50 nie wymaga oznakowania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Zawór przeznaczony jest wyłącznie do zamkniętych obiegów hydraulicznych i do dopuszczonych czynników zgodnie z dokumentacją producenta, w zakresie temperatury czynnika od -10 °C do 130 °C.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać przy odłączonym zasilaniu współpracującego siłownika oraz przy zredukowanym ciśnieniu instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Zaleca się stosowanie filtra zanieczyszczeń lub odmulacza przed zaworem.
• Nie używać zaworu jako punktu stałego, podparcia ani elementu do przenoszenia obciążeń instalacji.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację należy napełniać tylko przy całkowicie otwartym zaworze.
• Demontaż siłownika z zaworu wolno wykonywać dopiero po zamknięciu zaworów odcinających i całkowitym obniżeniu ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony, ponieważ istnieje ryzyko oparzenia.
• Dla czynników o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Zawór należy montować wyłącznie w dozwolonej pozycji montażu zgodnie z dokumentacją producenta. Przed uruchomieniem należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• W celu ograniczenia ryzyka kawitacji należy dobrać i eksploatować zawór zgodnie z dopuszczalnymi różnicami ciśnień oraz warunkami pracy określonymi przez producenta.
• Produkt nie może być wyrzucany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
