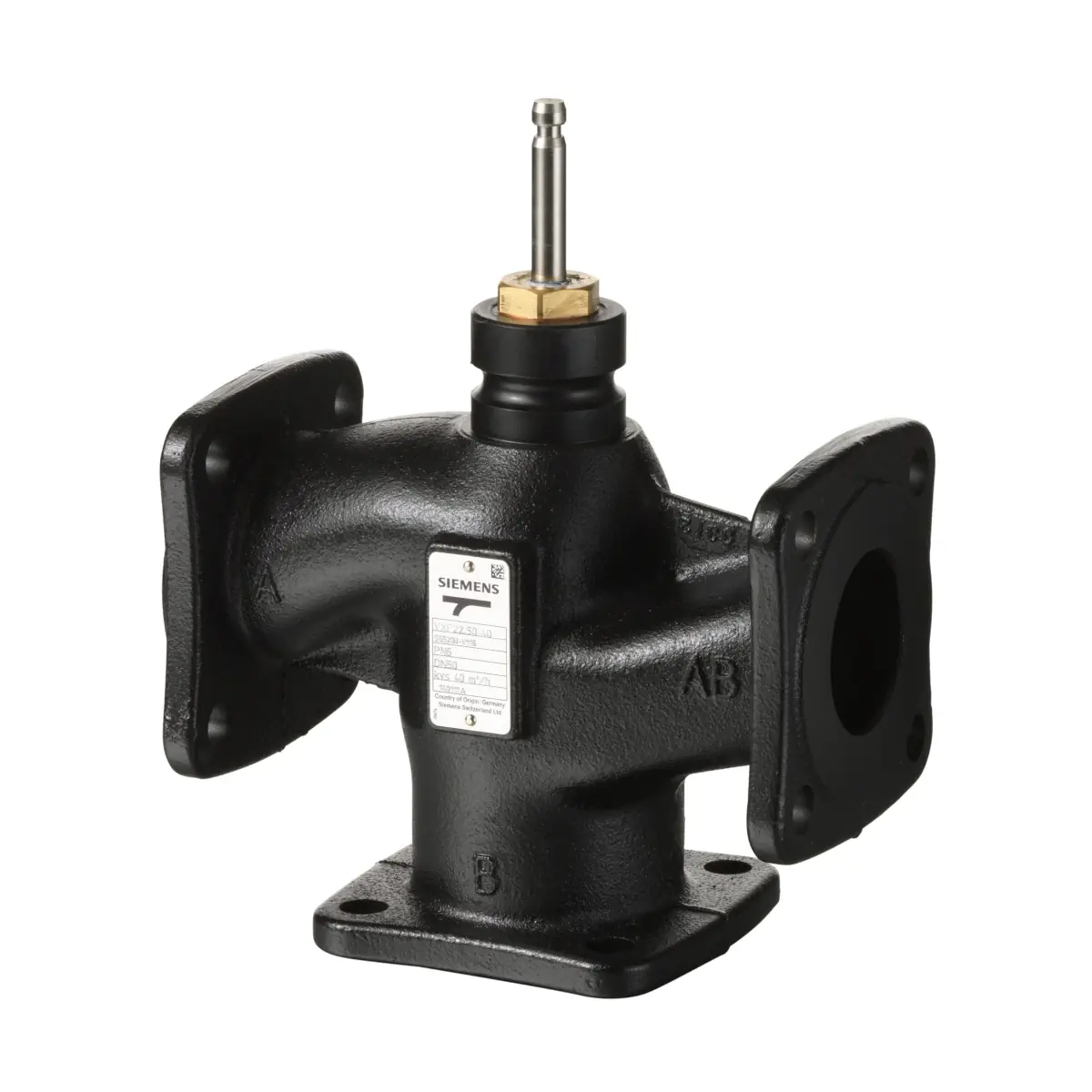

VXF22.25-2.5 Zawór trójdrogowy kołnierzowy, PN6, DN25, kvs 2,5 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.25-2.5 to zawór kołnierzowy trójdrogowy Siemens z serii ACVATIX™, przeznaczony do pracy w instalacjach HVAC jako zawór regulacyjny lub odcinający. Wersja DN25 o przepływie nominalnym kvs 2,5 m³/h pracuje w klasie ciśnienia PN6 i jest przystosowana do czynników w zakresie temperatur -10…130 °C w zamkniętych obiegach hydraulicznych. Zawór może pracować jako mieszający (preferowane zastosowanie) lub rozdzielający.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF22.25-2.5
• Numer magazynowy: S55200-V110
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Średnica nominalna: DN25
• Klasa ciśnienia: PN6
• Przepływ nominalny: kvs 2,5 m³/h (dla zimnej wody 5…30 °C przy Δp 100 kPa)
• Iloraz szerokości zakresów (Sv): > 50
• Skok nominalny zaworu: 20 mm
• Temperatura czynnika: -10…130 °C
• Przyłącza: kołnierz typu 21, wykonanie B (kołnierze wg ISO 7005)
• Charakterystyka przepływu: kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173); obejście B–AB: 0…100% liniowa
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…4% wartości kvs (dla kvs 2,5)
• Materiały: korpus EN-GJL-250; trzpień stal nierdzewna; grzybek mosiądz/brąz; dławica: mosiądz, pierścienie EPDM, tulejka PTFE (bez silikonu)

Zastosowanie

Zawór VXF22.25-2.5 przeznaczony jest do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,
• zamkniętych obiegach hydraulicznych.

Funkcja mieszania i rozdzielania

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Współpraca z siłownikami

VXF22.25-2.5 może współpracować z siłownikami Siemens o skoku 20 mm: SAX.. (elektromechaniczne) oraz SKD.. i SKB.. (elektrohydrauliczne).

• SAX..: siła znamionowa 800 N
• SKD..: siła znamionowa 1000 N
• SKB..: siła znamionowa 2800 N

Maksymalna dopuszczalna różnica ciśnienia (Δpmax)

• Kanał regulacyjny A–AB: 300 kPa (dla siłowników SAX.. / SKD.. / SKB..)
• Obejście B–AB: 100 kPa (dla siłowników SAX.. / SKD.. / SKB..)

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0 °C.

Dane techniczne

• Dopuszczalne czynniki (PN6): m.in. zimna woda, gorąca woda niskiej temperatury, woda z dodatkiem środka przeciw zamarzaniu, solanki, woda demineralizowana (zgodnie z podanymi zakresami temperatur)
• Warunki otoczenia (praca): -15…+55 °C, 5…95% r.h.
• Warunki otoczenia (transport): -30…+65 °C, < 95% r.h.
• Warunki otoczenia (składowanie): -15…+55 °C, 5…95% r.h.
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Przeciek (wymagania): EN 60534-4 / EN 1349

Wymiary i masa (DN25)

• Masa: 3 kg
• ØD: 100 mm
• ØD1: 58 mm
• ØD2 (otwory): 11 mm (4x)
• ØD3: 36 mm (wewnętrzny otwór przyłącza obejścia)
• L1: 150 mm
• L2: 75 mm
• ØK: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm

Zamawianie i dostawa

• Oznaczenie typu: VXF22.25-2.5
• Numer magazynowy: S55200-V110
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.25-2.5 to solidny zawór trójdrogowy kołnierzowy PN6 o parametrach DN25 / kvs 2,5 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC. Korpus z żeliwa EN-GJL-250, praca w zakresie -10…130 °C oraz możliwość zastosowania jako zawór mieszający lub rozdzielający sprawiają, że jest to uniwersalne rozwiązanie do zamkniętych obiegów hydraulicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VXF22.25-2.5 – zawór kołnierzowy trójdrogowy, PN6, DN25, kvs 2,5 m³/h, do zamkniętych obiegów hydraulicznych.
• Produkt jest elementem osprzętu ciśnieniowego zgodnie z dyrektywą 2014/68/UE. Dla tego wariantu (PN6, DN25) dokumentacja wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać przy odłączonym zasilaniu współpracującego siłownika.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości po spawaniu. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Zawór należy stosować wyłącznie z dopuszczonymi czynnikami i w zakresie temperatur czynnika od -10 °C do +130 °C, zgodnie z dokumentacją producenta.
• W przypadku pracy z czynnikiem o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Demontaż siłownika z zaworu wolno wykonywać dopiero po zamknięciu zaworów odcinających i całkowitym zredukowaniu ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• W celu ograniczenia ryzyka kawitacji należy dobrać zawór i warunki pracy zgodnie z dokumentacją producenta, z uwzględnieniem temperatury czynnika oraz ciśnienia statycznego.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Śruby połączeń kołnierzowych należy dokręcać krzyżowo, stopniowo, zgodnie z zalecanym momentem dokręcania podanym w instrukcji montażu.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
