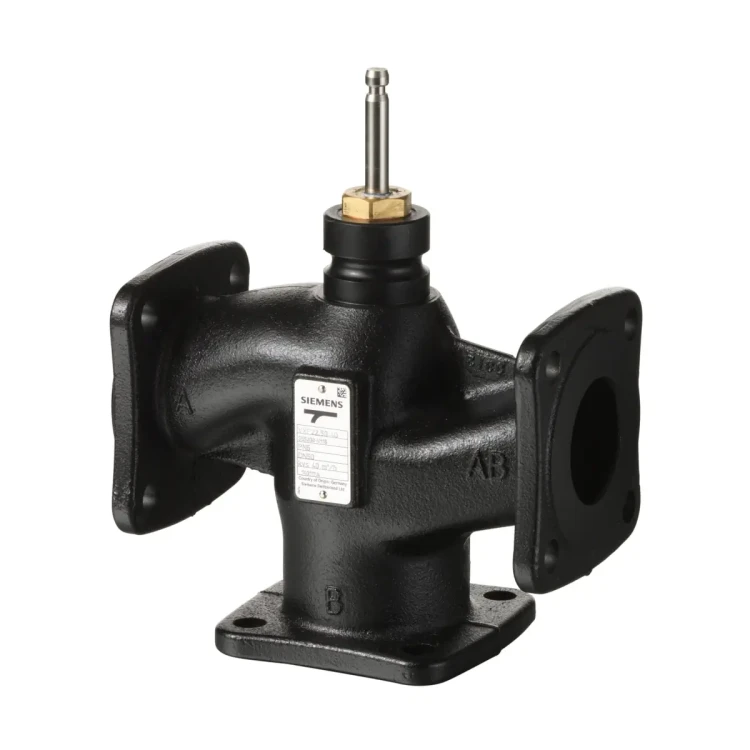

VXF22.25-6.3 Zawór trójdrogowy kołnierzowy, PN6, DN25, kvs 6,3 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.25-6.3 to wysokiej klasy zawór kołnierzowy trójdrogowy z rodziny Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wykonanie PN6 z korpusem z żeliwa szarego EN-GJL-250 oraz parametrami DN25 i kvs 6,3 m³/h zapewnia stabilną regulację dla wody i roztworów wodnych w zakresie temperatury czynnika -10…130°C.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: VXF22.25-6.3
• Numer magazynowy: S55200-V112
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN6
• Średnica nominalna: DN25
• kvs: 6,3 m³/h
• Iloraz szerokości zakresów (Sv): > 50
• Skok nominalny: 20 mm
• Przyłącza: kołnierze typu 21, wykonanie B
• Temperatura czynnika: -10…130°C

Zastosowanie

Zawór VXF22.25-6.3 przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Pracuje w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający.

Funkcja trójdrogowa (mieszanie / rozdział)

• Zawór mieszający (preferowane zastosowanie): przepływ z króćców A i B do AB.
• Zawór rozdzielający: przepływ z króćca AB do A i B.

Charakterystyka regulacji

Charakterystyka przepływu zależy od kanału:

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa; 30…100% skoku – charakterystyka stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.

• Króciec AB: stały przepływ
• Króciec A: zmienny przepływ
• Króciec B: obejście (zmienny przepływ)

Praca trzpienia (sprawdzenie działania)

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB – zamykanie; obejście B→AB – otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB – otwieranie; obejście B→AB – zamykanie.

Czynniki i zakres temperatury

• Temperatura czynnika: -10…130°C
• Dopuszczalne czynniki (przykłady): zimna woda, gorąca woda niskiej temperatury, woda z dodatkiem środka przeciw zamarzaniu, solanki, woda demineralizowana wg VDI2035 / SWKI_BT102-01.
• Uwaga dla temperatur < 0°C: wymagany podgrzewacz trzpienia ASZ6.6.

Współpraca z siłownikami

VXF22.25-6.3 (skok 20 mm) może współpracować z siłownikami Siemens:

• elektromechanicznymi: SAX..
• elektrohydraulicznymi: SKD.., SKB..

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe (typ 21, wykonanie B)
• kvs: 6,3 m³/h
• Sv: > 50
• Skok nominalny: 20 mm
• Temperatura czynnika: -10…130°C
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Jakość wody: VDI 2035

Materiały

• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary (DN25)

• Masa: 3 kg
• ØD: 100 mm
• ØD1: 58 mm
• ØD2: 11 mm (4x)
• ØD3 (wewnętrzny otwór przyłącza obejścia): 36 mm
• L1: 150 mm
• L2: 75 mm
• ØK: 75 mm
• X: 82 mm
• Y: 78 mm
• H1: 37 mm
• H2: 133,5 mm

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C.

Dostawa i zamawianie

• Oznaczenie typu: VXF22.25-6.3
• Numer magazynowy: S55200-V112
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.25-6.3 to solidny zawór trójdrogowy kołnierzowy PN6 o parametrach DN25 i kvs 6,3 m³/h, przeznaczony do instalacji HVAC w zamkniętych obiegach hydraulicznych. Obsługuje pracę w zakresie -10…130°C, oferuje przewidywalną charakterystykę regulacji dla kanału A–AB i obejścia B–AB oraz współpracuje z siłownikami Siemens o skoku 20 mm (SAX.., SKD.., SKB..), zapewniając profesjonalną regulację mieszania lub rozdziału przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX™ VXF22.25-6.3 – zawór kołnierzowy trójdrogowy, PN6, DN25, kvs 6,3 m³/h, do zamkniętych obiegów hydraulicznych.
• Produkt podlega Dyrektywie dla urządzeń ciśnieniowych 2014/68/UE. Dla DN ≤ 100 nie podlega oznakowaniu CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. Zawór uruchamiać tylko po prawidłowym zamontowaniu siłownika.
• Przed otwarciem zaworów odcinających należy upewnić się, że siłownik został właściwie zamontowany. Instalację napełniać tylko przy całkowicie otwartym zaworze.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia. Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego lub elementu nośnego instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawów i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy stosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Produkt należy stosować wyłącznie z dopuszczonymi czynnikami roboczymi i w dopuszczalnym zakresie temperatur. Dla modelu VXF22.25-6.3 dopuszczalna temperatura czynnika wynosi od -10 do 130 °C, zależnie od rodzaju medium.
• W przypadku wody z dodatkiem środka przeciw zamarzaniu lub solanki przy temperaturze czynnika poniżej 0 °C należy obowiązkowo zastosować podgrzewacz trzpienia ASZ6.6.
• Zawór przeznaczony jest do pracy z następującymi mediami zgodnymi z dokumentacją: zimna woda, gorąca woda niskiej temperatury, woda z dodatkiem środka przeciw zamarzaniu, solanki oraz woda demineralizowana wg VDI 2035 / SWKI BT102-01.
• W celu ograniczenia ryzyka kawitacji należy dobrać i eksploatować zawór zgodnie z dokumentacją producenta, z uwzględnieniem różnicy ciśnienia, temperatury czynnika i ciśnienia statycznego.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, zgodnie z kolejnością i momentami dokręcania podanymi w instrukcji producenta. Po osiągnięciu temperatury roboczej połączenie należy ponownie dociągnąć wymaganym momentem.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek – do prawidłowego i bezpiecznego montażu należy zastosować odpowiednie elementy montażowe zgodne z dokumentacją.
• Parametry techniczne związane z aplikacją są gwarantowane wyłącznie przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
