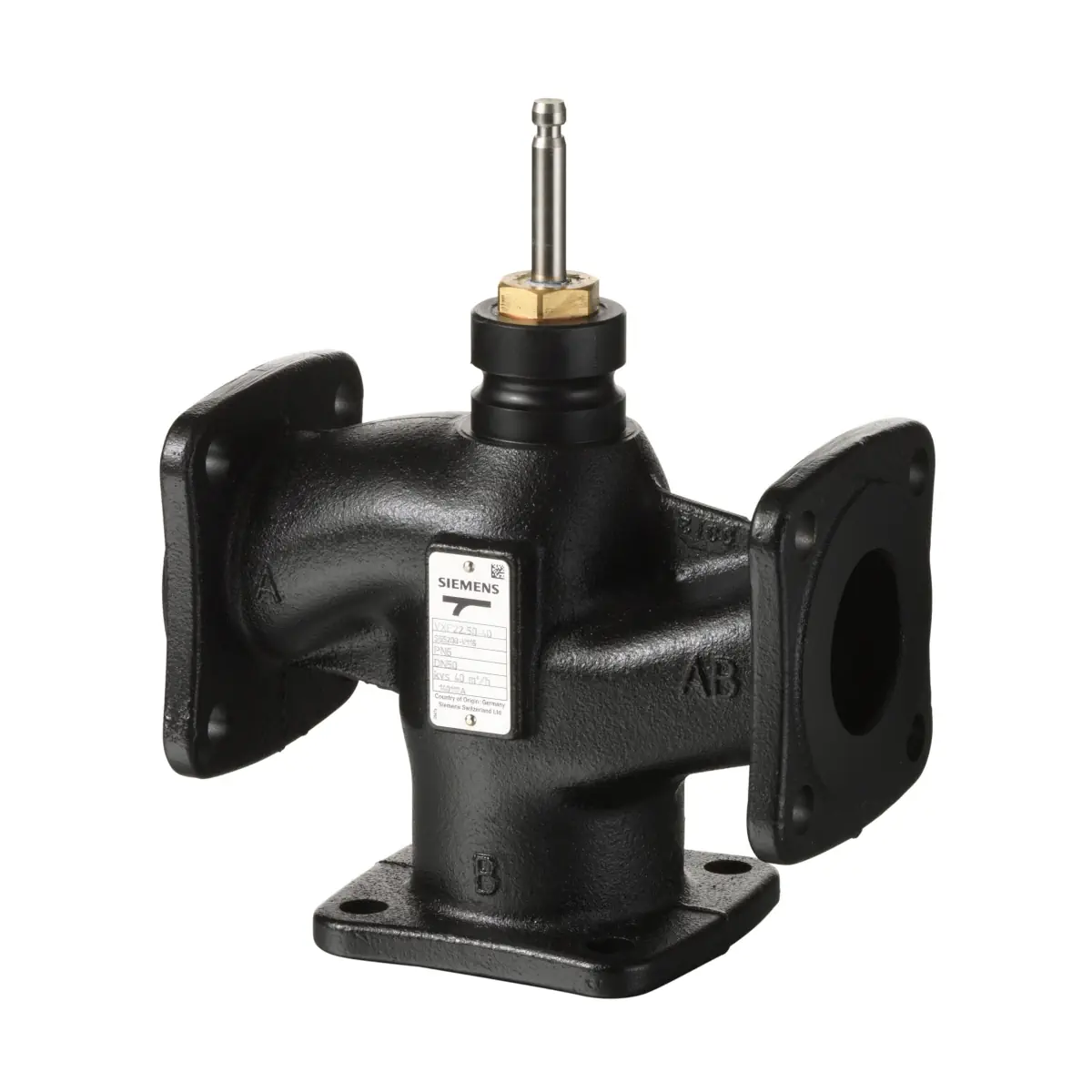

VXF22.40-16 Zawór trójdrogowy kołnierzowy, PN6, DN40, kvs 16 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF22.40-16 to trójdrogowy zawór kołnierzowy Siemens z serii ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający w instalacjach HVAC (m.in. kotłowych, chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych). Zawór wykonany jest z żeliwa szarego EN-GJL-250, ma klasę ciśnienia PN6, średnicę DN40 oraz przepływ nominalny kvs 16 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF22.40-16
• Typ: zawór kołnierzowy trójdrogowy (zastosowanie: mieszanie lub rozdzielanie)
• Klasa ciśnienia: PN6
• Średnica nominalna: DN40
• kvs: 16 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny: 20 mm
• Temperatura czynnika: -10…130 °C
• Materiał korpusu: żeliwo szare EN-GJL-250
• Kołnierze: typ 21, wykonanie B
• Numer magazynowy: S55200-V114

Zastosowanie

VXF22.40-16 jest przeznaczony do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

jako zawór regulacyjny lub odcinający, w zamkniętych obiegach hydraulicznych.

Współpraca z siłownikami

Zawór VXF22.40-16 (skok 20 mm) może współpracować z siłownikami Siemens o skoku 20 mm:

• SAX.. (elektromechaniczne) – siła znamionowa 800 N,
• SKD.. (elektrohydrauliczne) – siła znamionowa 1000 N,
• SKB.. (elektrohydrauliczne) – siła znamionowa 2800 N.

Funkcja i charakterystyka regulacji

Zawór posiada kanał regulacyjny A–AB oraz obejście B–AB.

Zależność ruchu trzpienia od przepływu

• Wysuwanie trzpienia zaworu: kanał A→AB – zamykanie, obejście B→AB – otwieranie.
• Wsuwanie trzpienia zaworu: kanał A→AB – otwieranie, obejście B→AB – zamykanie.

Charakterystyka zaworu

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa, 30…100% skoku – charakterystyka stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.

Obsługiwane czynniki

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…130 °C
• Solanki: -10…130 °C

Do czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6 (numer magazynowy S55845-Z108).

Dane techniczne

• Klasa ciśnienia: PN6
• Przyłącza: kołnierzowe
• kvs: 16 m³/h (dla zimnej wody 5…30 °C przy Δp 100 kPa i zaworze całkowicie otwartym)
• Temperatura czynnika: -10…130 °C
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu
• Jakość wody: VDI 2035

Wymiary i masa (DN40)

• Masa: 4,8 kg
• Długość zabudowy L1: 180 mm
• L2: 90 mm
• ØD: 130 mm
• ØD1: 78 mm
• ØD2: 14 mm (4x)
• ØD3: 52 mm (wewnętrzny otwór przyłącza obejścia)

Zamawianie i dostawa

• Oznaczenie typu: VXF22.40-16
• Numer magazynowy: S55200-V114
• Opis: zawór kołnierzowy trójdrogowy, PN6

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF22.40-16 to solidny, kołnierzowy zawór trójdrogowy DN40 o kvs 16 m³/h, przeznaczony do wymagających zastosowań HVAC w zakresie temperatur czynnika -10…130 °C. Korpus z EN-GJL-250, charakterystyka regulacji dla kanału A–AB oraz kompatybilność z siłownikami Siemens o skoku 20 mm czynią go pewnym wyborem do układów mieszania lub rozdzielania w zamkniętych obiegach hydraulicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy do zamkniętych obiegów hydraulicznych, przeznaczony do stosowania wyłącznie z dopuszczonymi czynnikami roboczymi i w zakresie temperatury czynnika od -10 do 130 °C, zgodnie z dokumentacją producenta.
• Produkt jest elementem armatury ciśnieniowej PN6. Montaż, uruchomienie, obsługa i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed montażem i pracami serwisowymi należy odłączyć zasilanie siłownika, zamknąć zawory odcinające oraz całkowicie zredukować ciśnienie w instalacji. Demontaż siłownika z zaworu wolno wykonywać dopiero po pełnym spuszczeniu ciśnienia z rurociągu.
• Nie dotykać nagrzanych elementów bez zastosowania odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• Zawór należy montować i uruchamiać wyłącznie po prawidłowym zamontowaniu kompatybilnego siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po właściwym zamocowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Nie używać zaworu jako punktu stałego, podparcia ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. W celu zapewnienia prawidłowej pracy i trwałości należy stosować filtr zanieczyszczeń lub odmulacz przed zaworem.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Przy czynnikach o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażu, zgodnie z instrukcją producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Połączenia kołnierzowe należy wykonywać z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z zalecanym momentem dokręcania producenta. Po osiągnięciu temperatury roboczej połączenie należy ponownie dociągnąć zgodnie z dokumentacją.
• W celu ograniczenia ryzyka kawitacji należy dobrać i eksploatować zawór zgodnie z dopuszczalnymi parametrami różnicy ciśnień oraz warunkami pracy określonymi przez producenta.
• Produkt nie może być utylizowany z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi przepisami.
• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; dla DN40 nie jest oznaczany znakiem CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Parametry techniczne i bezpieczeństwo użytkowania są gwarantowane wyłącznie przy współpracy z siłownikami Siemens wskazanymi przez producenta dla modelu VXF22.40-16.
