VXF22.40-25 Zawór trójdrogowy kołnierzowy, PN6, DN40, kvs 25 m3/h, współpracuje z SAX.., SKD.., SKB..

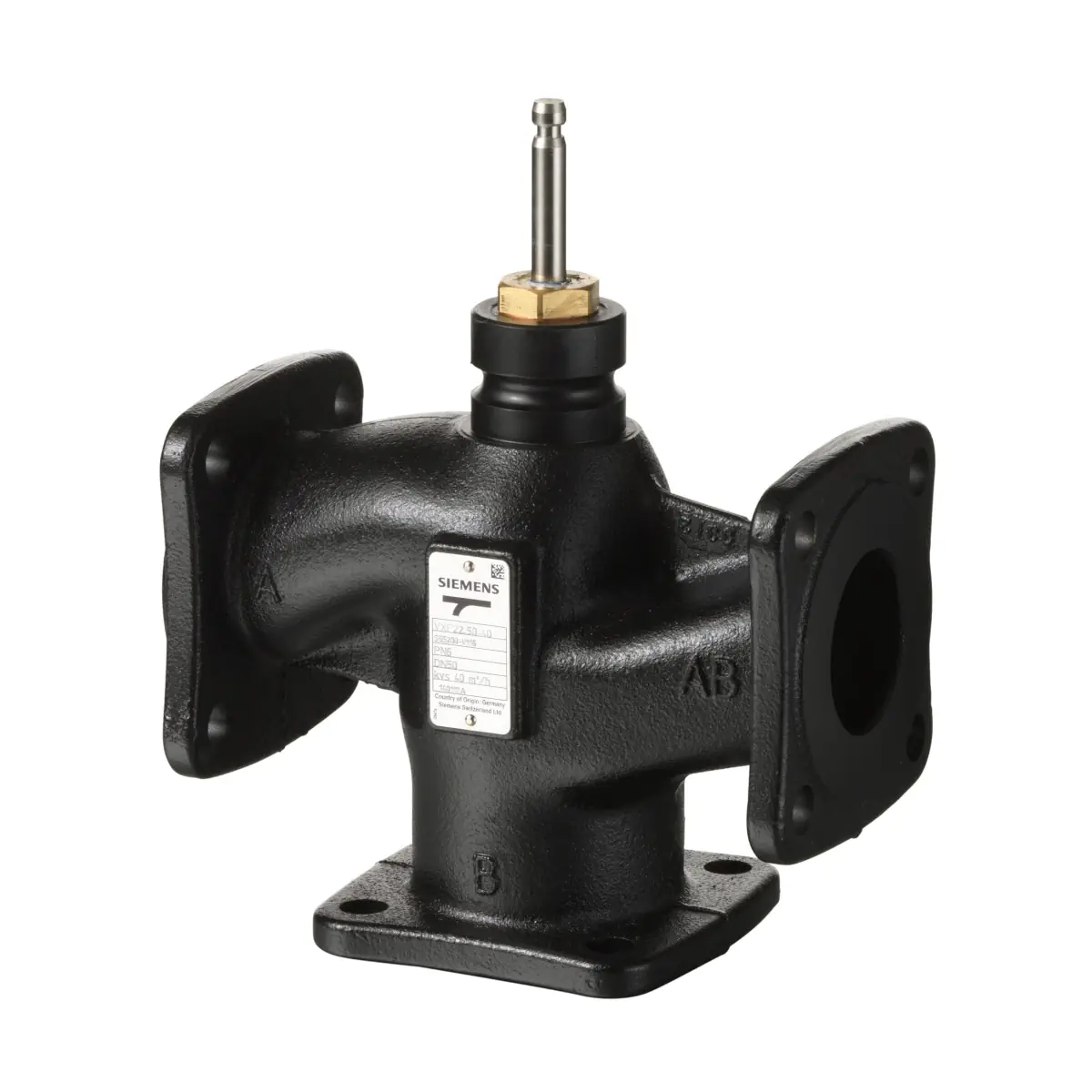

VXF22.40-25 to wysokiej klasy zawór kołnierzowy trójdrogowy z rodziny Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wersja PN6 z korpusem z żeliwa szarego EN-GJL-250 oferuje DN40 oraz kvs 25 m³/h, a dzięki dużemu skokowi (dla DN40: 20 mm) zapewnia stabilną i precyzyjną regulację w aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF22.40-25
• Numer magazynowy: S55200-V115
• Typ: zawór kołnierzowy trójdrogowy
• Klasa ciśnienia: PN6
• Średnica nominalna: DN40
• kvs: 25 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika: -10…130 °C
• Przyłącza: kołnierz typu 21, wykonanie B
• Współpraca z siłownikami: elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.., SKB..

Zastosowanie

Zawór VXF22.40-25 przeznaczony jest do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,
• zamkniętych obiegach hydraulicznych.

Funkcja trójdrogowa (mieszanie / rozdział)

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.
• Króciec AB: stały przepływ
• Króciec A: zmienny przepływ
• Króciec B: obejście (zmienny przepływ)

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% skoku – charakterystyka liniowa; 30…100% – charakterystyka stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.

Czynniki i zakres temperatur

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…130 °C oraz -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Solanki: -5…130 °C oraz -10…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia)
• Woda demineralizowana: wg VDI2035 / SWKI_BT102-01, 1…130 °C

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia – wymagany dla czynników o temperaturze < 0 °C.

Dane techniczne

• Klasa ciśnienia: PN6
• Temperatura czynnika: -10…130 °C
• Skok nominalny (dla DN40): 20 mm
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs; obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Jakość wody: VDI 2035
• Warunki otoczenia (praca): -15…+55 °C, 5…95% r.h.
• Warunki otoczenia (transport): -30…+65 °C, < 95% r.h.
• Warunki otoczenia (składowanie): -15…+55 °C, 5…95% r.h.

Materiały

• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Wymiary i masa (DN40)

• Masa: 4,8 kg
• Długość L1: 180 mm
• Kołnierz: ØD 130 mm; otwory montażowe 4 × Ø14
• Wewnętrzny otwór przyłącza obejścia (ØD3): 52 mm

Dostawa i uwagi

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Wskazówki do projektowania i montażu

• Preferowany montaż na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Zalecany filtr zanieczyszczeń lub odmulacz przed zaworem oraz usunięcie z instalacji zanieczyszczeń i odprysków po spawaniu.
• Możliwość ograniczenia ryzyka kawitacji poprzez ograniczenie różnicy ciśnień na zaworze (w zależności od temperatury czynnika i ciśnienia statycznego).

Podsumowanie

Siemens VXF22.40-25 (S55200-V115) to solidny, kołnierzowy zawór trójdrogowy PN6 o parametrach DN40 i kvs 25 m³/h, przystosowany do pracy z czynnikami w zakresie -10…130 °C. Dzięki charakterystyce regulacji dla kanału A–AB oraz liniowemu obejściu B–AB sprawdza się w instalacjach kotłowych, chłodniczych i centralach HVAC, szczególnie w układach mieszania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VXF22.40-25 – zawór kołnierzowy trójdrogowy, PN6, DN40, kvs 25 m³/h, do stosowania wyłącznie w zamkniętych obiegach hydraulicznych.
• Zawór jest elementem armatury ciśnieniowej. Dla tego modelu (DN40, PN6) dokumentacja wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE (uznana praktyka inżynierska).
• Stosować wyłącznie z dopuszczonymi czynnikami i w dopuszczalnym zakresie temperatur roboczych zgodnie z dokumentacją producenta; dla serii VXF22.. zakres temperatury czynnika wynosi od -10 °C do 130 °C.
• Do czynników o temperaturze poniżej 0 °C należy zamontować podgrzewacz trzpienia ASZ6.6.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać przy odłączonym zasilaniu współpracującego siłownika. Zaworu nie używać jako punktu stałego ani elementu do podparcia instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości po spawaniu i inne ciała obce. Przed zaworem należy przewidzieć filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację napełniać tylko przy całkowicie otwartych zaworach.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające oraz całkowicie zredukować ciśnienie w instalacji przed odłączeniem siłownika od zaworu.
• Podczas prac serwisowych należy dodatkowo wyłączyć pompę, odłączyć zasilanie elektryczne współpracujących urządzeń oraz odczekać do całkowitego ostygnięcia instalacji.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony; istnieje ryzyko oparzeń.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo w trzech etapach zgodnie z dokumentacją montażową producenta, a po osiągnięciu temperatury roboczej ponownie dociągnąć wymaganym momentem.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów armatury.
