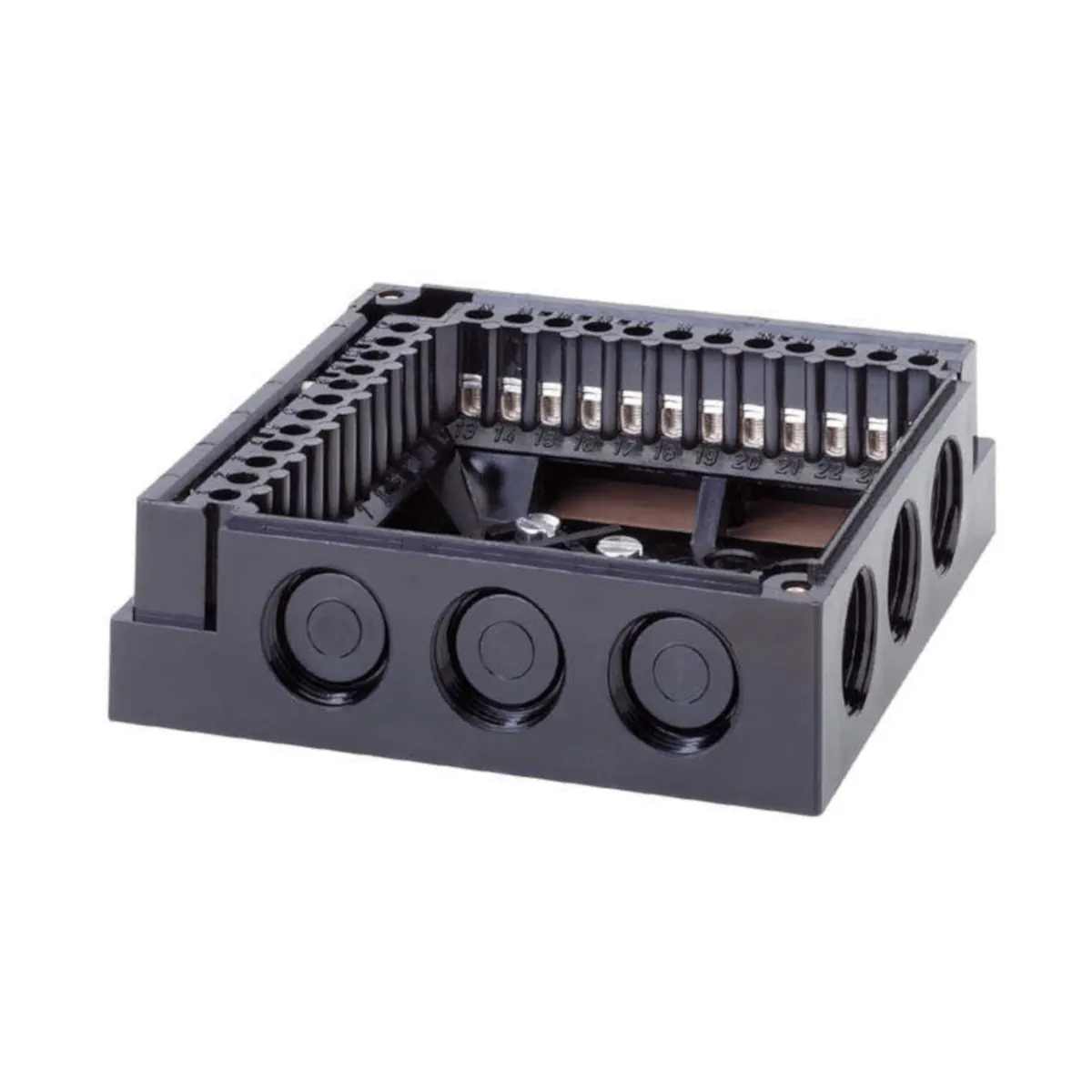

AGM14.1 Podstawa montażowa do sterowników palników gazowych LFL.., gwinty dławików M16

AGM14.1 to podstawa wtykowa (plug-in base) – akcesorium przyłączeniowe do średniomocowych automatów palnikowych Siemens LFL..., przeznaczone do integracji w urządzeniach OEM i do łączenia automatu palnikowego z elementami instalacji spalania. Wersja AGM14.1 jest wykonaniem z gwintem M16 do przepustów kablowych, a konstrukcja z kodowanym trzpieniem zapobiega zamontowaniu niewłaściwego typu automatu.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM14.1
• Typ: podstawa wtykowa / akcesorium przyłączeniowe do automatu palnikowego
• Zastosowanie: podłączenie automatu palnikowego do instalacji spalania (combustion plant)
• Kompatybilność: automaty palnikowe LFL...
• Przepusty kablowe: wersja z gwintem M16 (oznaczenie na podstawie: 9683)
• Zaciski: 24 zaciski przyłączeniowe + zaciski pomocnicze 31 i 32
• Zaciski ochronne: 3 zaciski PE połączone we wspólny uchwyt uziemiający
• Zaciski neutralne: 3 zaciski N fabrycznie mostkowane do zacisku 2
• Wprowadzenie kabli: 14 wyłamywanych otworów (8 bocznych, 6 w dnie) + 6 bocznych otworów gwintowanych pod dławiki
• Konstrukcja: czarna, odporna na udar i temperaturę obudowa z tworzywa sztucznego
• Kodowanie: kodowany trzpień uniemożliwia montaż automatu o innej funkcji

Zastosowanie

AGM14.1 służy jako podstawa montażowo-przyłączeniowa dla automatów palnikowych LFL..., ułatwiając okablowanie i integrację automatu z elementami instalacji. Produkt oraz dokumentacja są przeznaczone do zastosowań OEM, gdzie podstawa wtykowa jest wbudowywana w urządzenie.

Konstrukcja i przyłącza

• 24 zaciski przyłączeniowe do okablowania instalacji.
• Zaciski pomocnicze: 31 i 32.
• Uziemienie: 3 zaciski PE połączone w uchwyt (lug) do uziemienia palnika.
• Przewód neutralny: 3 zaciski N premostkowane do zacisku 2.
• Wprowadzenie kabli: otwory wyłamywane do dławików oraz boczne otwory gwintowane pod dławiki kablowe.

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewód z tulejką): 50 Ncm (wg DIN EN 60335-1)
• Moment odkręcania: 40 Ncm
• Przekrój żył (zaciski): 0,5…1,5 mm² (drut lub linka z tulejką)
• Przekrój żył (N, PE, 31, 32): 0,5…1,5 mm² (drut lub linka z tulejką)
• Końcówki tulejkowe: dobrane do przekroju linki
• Dławiki/przepusty: zgodne z DIN EN 60730-1
• Warunki otoczenia – praca: -20…+60°C, wilgotność <95% r.h. (DIN EN 60721-3-3, klasa 3K5 / 3M2)
• Warunki otoczenia – transport i składowanie: -40…+60°C, wilgotność <95% r.h.

Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Montaż i instalacja – kluczowe zalecenia

• Prace montażowe i okablowanie powinny być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy odłączyć instalację od zasilania (odłączenie wszystkich biegunów) i zabezpieczyć przed przypadkowym załączeniem.
• Uchwyt uziemiający podstawy należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki sprężystej (lub równoważnego rozwiązania).
• Nie należy zamieniać przewodów L i N (ryzyko niebezpiecznych nieprawidłowości działania).
• Do odłączania od sieci stosować wyłącznik wszystkobiegunowy ze szczeliną styków min. 3 mm.
• W celu ochrony elektrycznej automatu palnikowego zastosować bezpiecznik pierwotny.

Podsumowanie

Siemens AGM14.1 to solidna podstawa wtykowa do automatów palnikowych LFL..., zaprojektowana z myślą o bezpiecznej integracji i przejrzystym okablowaniu instalacji. Wersja z gwintem M16, komplet zacisków (24 + 31/32), zaciski PE ze wspólnym uchwytem uziemiającym oraz przygotowane wejścia kablowe czynią ją praktycznym elementem przyłączeniowym w układach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z automatami palnikowymi Siemens LFL... jako podstawa wtykowa z gwintem M16. Nie stosować z innymi urządzeniami niż przewidziane przez producenta.
• Posiada oznaczenie CE wyłącznie w połączeniu z kompatybilnym automatem palnikowym.
• Posiada oznaczenie EAC wyłącznie w połączeniu z kompatybilnym automatem palnikowym.
• Montaż, instalację, okablowanie i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. W przeciwnym razie występuje ryzyko porażenia prądem elektrycznym.
• Ze względu na stopień ochrony IP00 produkt wymaga odpowiedniego montażu w instalacji. Ochrona przed porażeniem elektrycznym musi być zapewniona przez prawidłowy sposób zabudowy oraz osłonę spełniającą wymagania EN 60730.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie jest wykonane prawidłowo i pozostaje w uporządkowanym stanie.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz odpowiednich norm.
• Zacisk uziemiający podstawy wtykowej należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki zabezpieczającej lub równoważnego elementu mocującego.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Błędne podłączenie może powodować niebezpieczne zakłócenia działania oraz utratę ochrony przed porażeniem elektrycznym.
• Połączenia elektryczne zaworów i pozostałych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta palnika.
• Do odłączania instalacji od zasilania należy stosować wyłącznik wielobiegunowy z odstępem między stykami co najmniej 3 mm.
• W celu ochrony elektrycznej automatu palnikowego należy zastosować bezpiecznik po stronie zasilania.
• Dławnice i przepusty kablowe muszą być wykonane z materiału izolacyjnego oraz być odpowiednie do stosowanych przewodów, zgodnie z DIN EN 60730-1.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych dopuszczonych przez producenta. Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
