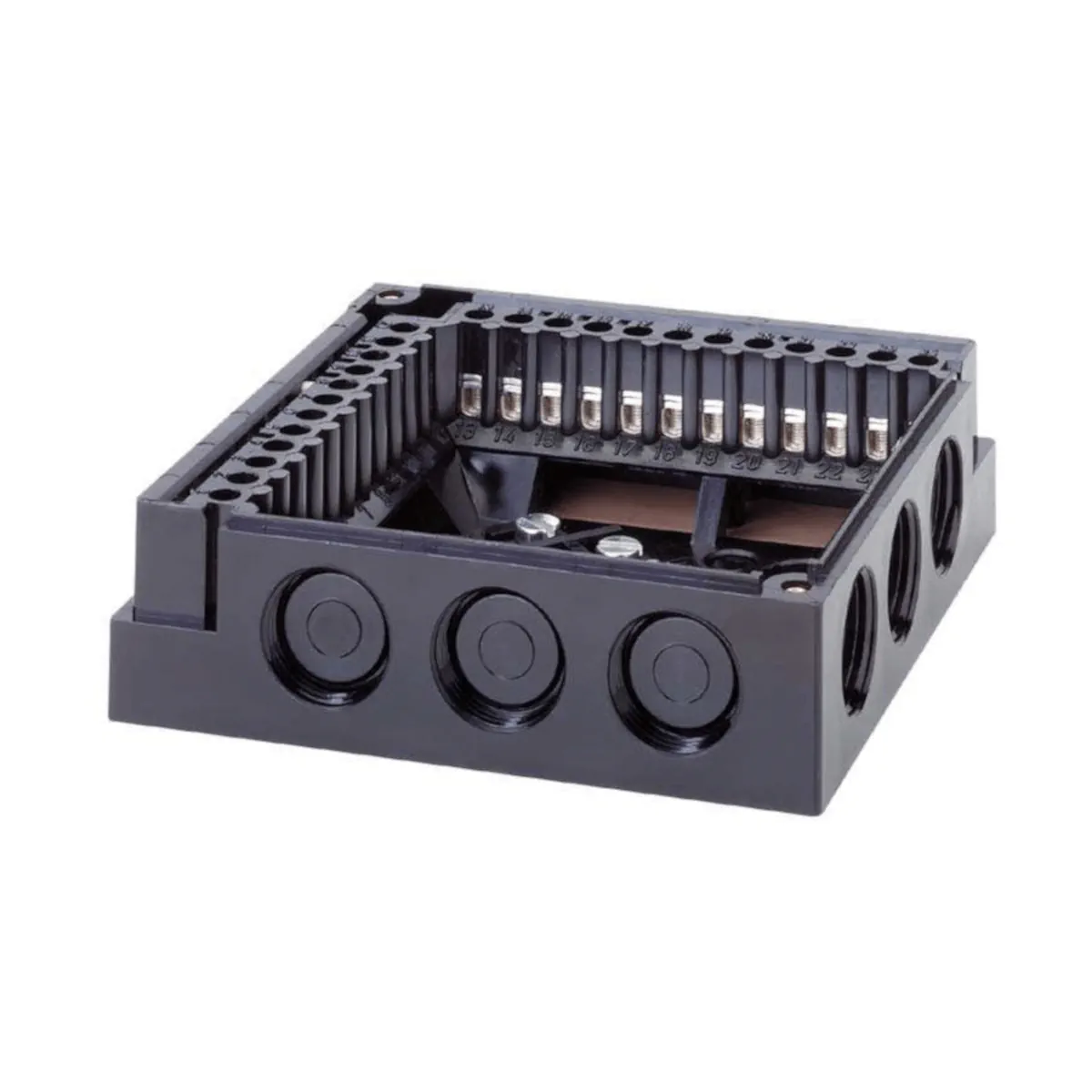

AGM410490550 Podstawa montażowa do sterowników palników gazowych LFL.., gwinty dławików PG11

AGM410490550 to podstawa wtykowa (plug-in base) – osprzęt przyłączeniowy firmy Siemens przeznaczony do podłączenia średniomocowych automatów palnikowych LFL... do instalacji spalania. Wersja AGM410490550 jest wykonaniem z gwintem Pg11 dla dławików kablowych i została zaprojektowana z kodowaniem, które umożliwia montaż tylko właściwego typu automatu.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM410490550
• Typ: podstawa wtykowa / akcesorium przyłączeniowe do automatów palnikowych
• Kompatybilność: automaty palnikowe LFL... (medium-capacity burner controls)
• Wykonanie dławików: gwint Pg11 (oznaczenie na podstawie: 9029)
• Liczba zacisków przyłączeniowych: 24
• Zaciski pomocnicze: 31 i 32
• Zaciski PE (ochronne): 3, połączone we wspólny język/uucho uziemiające do uziemienia palnika
• Zaciski N (neutralne): 3, fabrycznie zmostkowane do zacisku 2
• Wprowadzenia kablowe: 14 otworów wyłamywanych (8 bocznych, 6 w dnie) oraz 6 bocznych otworów gwintowanych pod dławiki
• Materiał: czarne, udaroodporne i żaroodporne tworzywo sztuczne
• Stopień ochrony: IP00
• Masa: ok. 165 g

Zastosowanie

AGM410490550 służy jako element przyłączeniowy do integracji automatów palnikowych LFL... z urządzeniem spalania. Podstawa oraz złącza automatu palnikowego są wykonane tak, aby możliwy był montaż wyłącznie właściwego automatu (zabezpieczenie poprzez kodowanie).

Konstrukcja i przyłącza

• 24 zaciski przyłączeniowe oraz zaciski pomocnicze 31 i 32.
• 3 zaciski PE zebrane do wspólnego punktu (lug) do uziemienia palnika.
• 3 zaciski N, wstępnie okablowane (zmostkowane) do zacisku 2.
• 14 wyłamywanych przepustów kablowych (boki i dno) do zastosowania z dławikami kablowymi.
• 6 bocznych przepustów z gwintem pod dławiki Pg11 (dla tego modelu).
• Kodowany trzpień w podstawie zapobiega zastosowaniu automatów palnikowych o innych funkcjach.

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewód z tulejkami): 50 Ncm
• Moment odkręcania: 40 Ncm
• Przekrój przewodów – zaciski: 0,5…1,5 mm² (drut lub linka z tulejką)
• Przekrój przewodów – zaciski N, PE, 31, 32: 0,5…1,5 mm² (drut lub linka z tulejką)
• Podłączenie 2 przewodów do jednego zacisku: wymagane takie same przekroje żył
• Tulejki: dopasowane do przekroju linki
• Dławiki / przepusty kablowe: zgodnie z DIN EN 60730-1

Warunki środowiskowe

• Składowanie: -40…+60°C, wilgotność <95% r.h.
• Transport: -40…+60°C, wilgotność <95% r.h.
• Praca: -20…+60°C, wilgotność <95% r.h.

Uwaga: niedopuszczalne są kondensacja, powstawanie lodu oraz wnikanie wody.

Montaż i instalacja (wymagania bezpieczeństwa)

• Wszystkie prace (montaż, okablowanie, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć instalację od zasilania (odłączenie wszystkich biegunów) i zabezpieczyć przed przypadkowym załączeniem.
• Zapewnić ochronę przeciwporażeniową poprzez odpowiedni montaż; pokrywa powinna spełniać wymagania EN 60730 w zakresie konstrukcji, stabilności i ochrony.
• Ucho uziemiające podstawy połączyć z palnikiem przy użyciu śruby metrycznej i podkładki sprężystej (lub równoważnego zabezpieczenia).
• Nie wolno mieszać przewodów L i N (ryzyko niebezpiecznych zakłóceń i utraty ochrony).
• Do odłączenia zasilania stosować wyłącznik o rozwarciu styków co najmniej 3 mm.
• Dla ochrony elektrycznej automatu palnikowego zastosować bezpiecznik pierwotny.

Normy i oznaczenia

• Uwaga: tylko w połączeniu z automatami palnikowymi.
• EAC (Eurasian Conformity mark)
• Systemy zarządzania: ISO 9001:2008, ISO 14001:2004, OHSAS 18001:2007

Podsumowanie

Siemens AGM410490550 to solidna podstawa wtykowa do automatów palnikowych LFL..., wyposażona w 24 zaciski, zaciski pomocnicze 31/32, dedykowane punkty N i PE oraz liczne możliwości wprowadzenia przewodów. Wykonanie z gwintem Pg11 pod dławiki kablowe i kodowanie mechaniczne ułatwiają poprawną integrację w aplikacjach OEM w technice palnikowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGM410490550 jest podstawą wtykową do stosowania wyłącznie z automatami palnikowymi Siemens LFL...; nie należy stosować go z innymi urządzeniami niż przewidziane przez producenta.
• Posiada oznaczenie CE wyłącznie w połączeniu z automatami palnikowymi, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC (zgodność euroazjatycka) wyłącznie w połączeniu z automatami palnikowymi, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Wszelkie czynności montażowe, instalacyjne i serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• Ochronę przed porażeniem prądem elektrycznym należy zapewnić poprzez prawidłowy montaż produktu oraz wszystkich podłączonych elementów elektrycznych. Osłona powinna spełniać wymagania normy EN 60730 w zakresie konstrukcji, stabilności i ochrony.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie zostało wykonane prawidłowo i w uporządkowany sposób.
• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa oraz odpowiednich norm instalacyjnych.
• Zacisk uziemiający podstawy AGM410490550 należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki zabezpieczającej lub elementu równoważnego.
• Nie wolno zamieniać przewodu fazowego i neutralnego, ponieważ może to spowodować niebezpieczne nieprawidłowości działania oraz utratę ochrony przeciwporażeniowej.
• Podłączenia elektryczne zaworów i pozostałych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta palnika.
• Do odłączania instalacji od zasilania należy stosować wyłącznik wszystkich biegunów o przerwie stykowej co najmniej 3 mm.
• W celu ochrony elektrycznej automatu palnikowego należy zainstalować bezpiecznik po stronie pierwotnej.
• Dławnice kablowe muszą być wykonane z materiału izolacyjnego i dobrane odpowiednio do stosowanych przewodów, zgodnie z DIN EN 60730-1.
• Produkt ma stopień ochrony IP00, dlatego wymaga montażu w sposób zapewniający ochronę przed dotykiem części pod napięciem oraz przed wpływem czynników zewnętrznych.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do produktu.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: podczas pracy w temperaturze od -20°C do +60°C, przy wilgotności poniżej 95% RH.
• Zakodowany pin w podstawie uniemożliwia montaż nieodpowiedniego automatu palnikowego; nie wolno modyfikować ani obchodzić tego zabezpieczenia.
