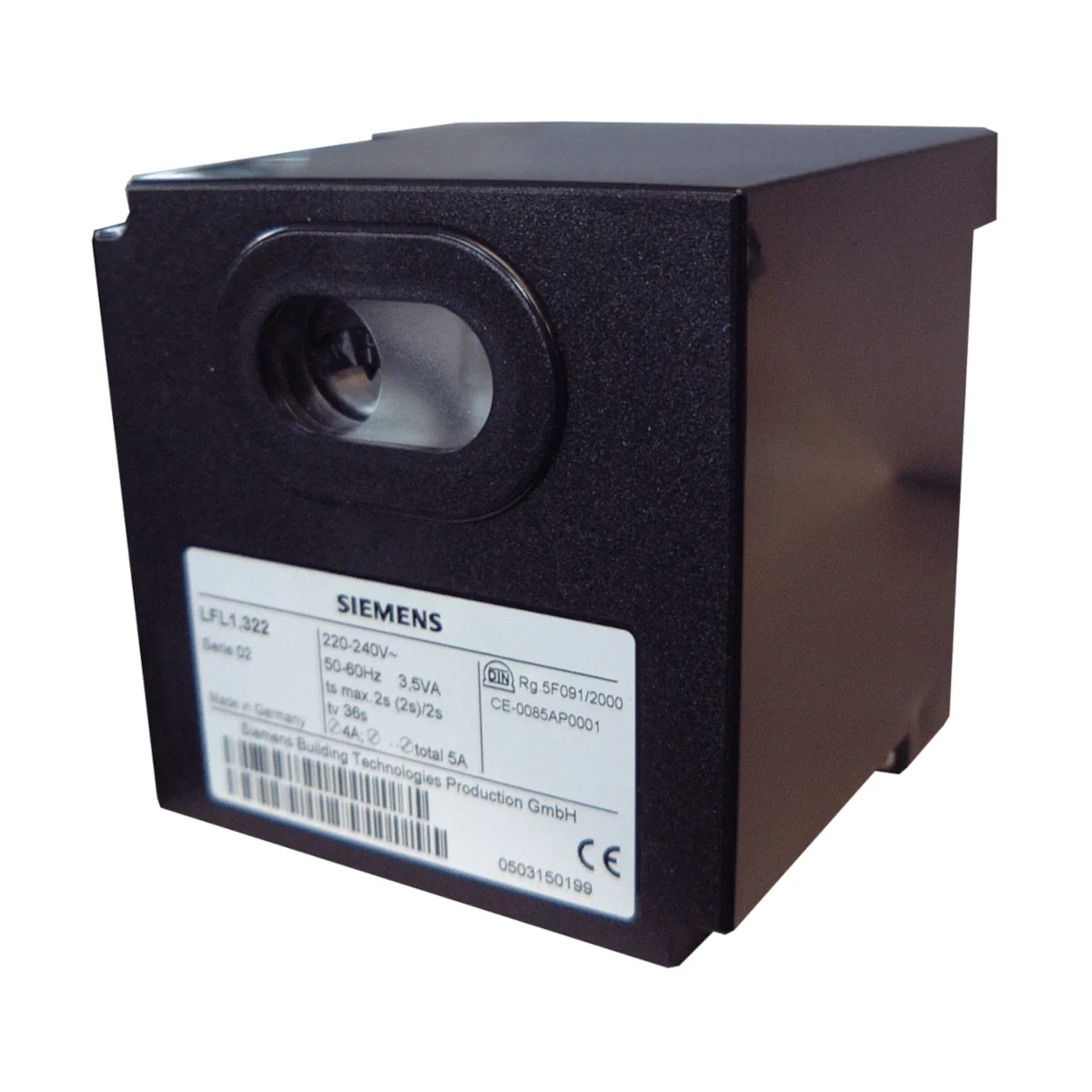

LFL1.638 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 66s, czas bezpieczeństwa 2,5s, zastosowanie duże palniki atmosferyczne, 2-stopniowe

LFL1.638 to sterownik palnika Siemens (seria 01), przeznaczony do sterowania i nadzorowania procesu uruchomienia oraz pracy palników pracujących w trybie przerywanym (wymagane co najmniej 1 normalne wyłączenie na 24 h). Urządzenie jest stosowane w układach z kontrolą płomienia realizowaną przez czujniki UV QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny płomienia. W rodzinie LFL1 model LFL1.638 jest wersją dostępną do palników atmosferycznych dużej mocy.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.638
• Seria: 01
• Typ urządzenia: sterownik palnika (automat palnikowy) – wtykowy
• Tryb pracy: przerywany (wyłączenie wskutek regulacji przynajmniej 1× na 24 h)
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny płomienia
• Bezpiecznik aparatowy: wbudowany, wymienny, z bezpiecznikiem rezerwowym
• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Przycisk odblokowania: z okienkiem kontrolnym (lampka sygnalizacji awarii i wskaźnik pozycji awaryjnej)
• Dopuszczenie / norma: certyfikat badania typu i dopuszczenie wg DIN EN 298
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika (ok. 10 lat przy typowej pracy ogrzewania)

Zastosowanie

• Sterowanie i nadzorowanie palników pracujących w trybie przerywanym.
• Do palników wielostopniowych lub modulowanych.
• Nadaje się do nagrzewnic powietrza (WLE).
• Może być stosowany w aplikacjach z kontrolą płomienia UV (QRA2/QRA4/QRA10) lub jonizacyjną.
• Model LFL1.638 – wersja dostępna do palników atmosferycznych dużej mocy.

Funkcje i bezpieczeństwo pracy

• Automatyczna kontrola obwodu nadzoru płomienia w każdym cyklu włączania palnika.
• Test światła obcego i test czujnika rozpoczynane po zakończeniu dozwolonego czasu dopalania; nieszczelne zawory paliwowe mogą spowodować awaryjne wyłączenie po dopalaniu.
• Kontrola styków sterujących (zgrzanie) w czasie nadmuchu końcowego.
• Wbudowany bezpiecznik aparatowy chroniący styki sterujące przed przeciążeniem.
• Możliwość podłączenia funkcji: zdalna sygnalizacja usterek, zdalne odblokowanie, zdalne wyłączenie awaryjne.
• Uwaga eksploatacyjna: przycisk odblokowania należy naciskać wyłącznie ręcznie; nie aktywować dłużej niż 10 s.

Czasy programu (LFL1.638, 50 Hz)

Poniższe czasy przełączania dotyczą kolejności uruchomienia dla sieci 50 Hz (dla 60 Hz czasy skracają się o ok. 17%).

• t1: 66 s
• TSA: 2,5 s
• TSA’: 5 s
• t3: 5 s
• t3’: 2,5 s
• t4: 12,5 s
• t4’: 15 s
• t5: 12,5 s
• t6: 15 s
• t7: 2,5 s
• t8: 103 s
• t9: 7,5 s
• t10: 10 s
• t11: dowolne
• t12: dowolne
• t13: 15 s
• t16: 5 s

Dane techniczne

• Napięcie sieciowe: AC 230 V -15% / +10%
• Częstotliwość sieci: 50…60 Hz ±6%
• Zużycie własne: ok. AC 3,5 VA
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Masa: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy (zacisk 1): maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: między 4–5: 1 A AC 250 V; między 4–12: 1 A AC 250 V; między 4–14: min. 1 A AC 250 V
• Warunki pracy (DIN EN 60721-3-3): -20…+60°C, <95% r.h. (bez kondensacji); wysokość montażu maks. 2000 m n.p.m.

Kontrola płomienia – parametry pomiarowe i okablowanie

Jonizacja

• Napięcie na czujniku jonizacyjnym: praca AC 330 V ±10%, test AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA (możliwy maks. 200 µA)
• Długość przewodu czujnika: maks. 80 m (kabel normalny, układany osobno) / maks. 140 m (kabel ekranowany, ekran do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania czujnika: praca AC 330 V ±10%, test AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (podczas pracy), maks. 1000 µA (podczas testu)
• Długość przewodu czujnika: maks. 100 m (kabel normalny, układany osobno) / maks. 200 m (kabel ekranowany, ekran do zacisku 22)
• Uwaga instalacyjna: układanie przewodów czujnika w kablach wielożyłowych jest niedozwolone.

Montaż i wykonanie

• Wykonanie wtykowe – sterownik współpracuje z podstawką przyłączeniową (zamawianą osobno).
• Stopień ochrony IP40 obowiązuje po zamontowaniu (z wyjątkiem obszaru podłączenia).
• Wymiary (w mm): 103 × 103 (rzut); wysokość ok. 108,5 mm (ok. 123 mm z podstawką AGM410490550 / AGM14.1).

Akcesoria (zamawiane osobno)

• Podstawka AGM410490550 (gwint Pg11 do dławnic kablowych)
• Podstawka AGM14.1 (gwint M16 do dławnic kablowych)
• Czujniki płomienia UV: QRA2, QRA4, QRA10
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (rynek holenderski)

Podsumowanie

Siemens LFL1.638 to sterownik palnika serii 01 do aplikacji wymagających nadzoru procesu rozruchu i pracy palnika w trybie przerywanym, z kontrolą płomienia UV (QRA2/QRA4/QRA10) lub jonizacyjną. Wbudowany bezpiecznik aparatowy, rozbudowana diagnostyka poprzez wskaźnik pozycji awaryjnej oraz dopuszczenie wg DIN EN 298 czynią go sprawdzonym rozwiązaniem do układów palnikowych, w tym w wersji dla palników atmosferycznych dużej mocy.

Pliki do pobrania:
LFL1.638 Karta katalogowa
