LFL1.635 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 66s, czas bezpieczeństwa 2,5s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

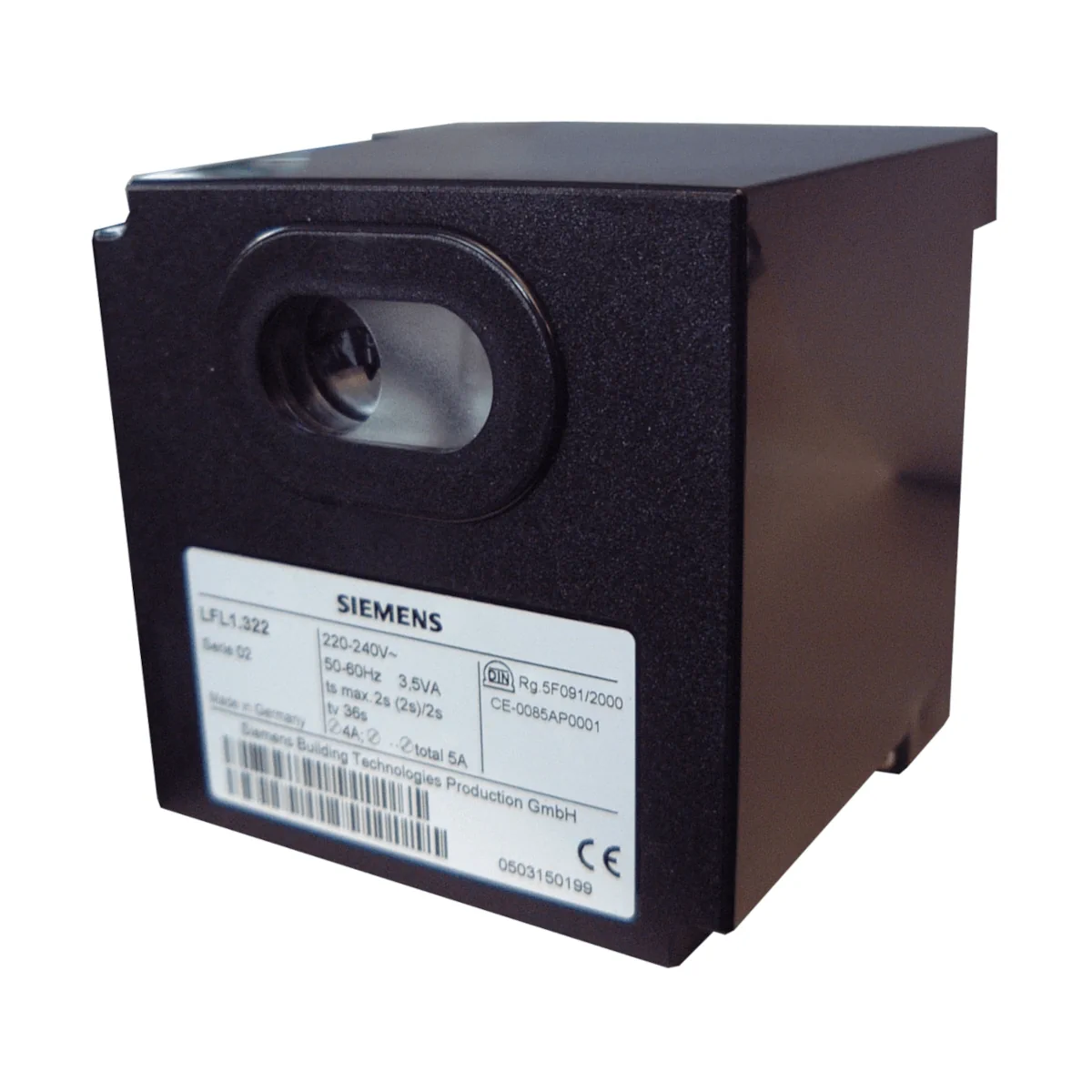

LFL1.635 to sterownik palnika firmy Siemens (seria 01), przeznaczony do palników nadmuchowych gazowych, olejowych lub 2‑paliwowych o średniej lub dużej mocy, pracujących w trybie przerywanym (wyłączanie wskutek regulacji co najmniej 1× na 24 godziny). Sterownik obsługuje palniki wielostopniowe oraz modulowane, a kontrola płomienia może być realizowana przez czujniki UV QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: LFL1.635 (seria 01)
• Rodzaj urządzenia: sterownik palnika do palników nadmuchowych
• Zastosowanie: palniki gazowe, olejowe i 2‑paliwowe o średniej i dużej mocy; palniki wielostopniowe lub modulowane; praca przerywana
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub jonizacja
• Certyfikacja: certyfikat badania typu i dopuszczenie wg DIN EN 298
• Wykonanie: wtykowe; wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym
• Sygnalizacja awarii: przycisk odblokowania z okienkiem kontrolnym (lampka sygnalizacji awarii i wskaźnik pozycji awaryjnej z symbolami)

Zastosowanie

Sterownik LFL1.635 służy do sterowania i nadzorowania palników nadmuchowych jednorurowych lub dwururowych w instalacjach o średniej i dużej mocy. Nadaje się również do nagrzewnic powietrza (WLE) oraz do palników 2‑paliwowych.

Funkcje i działanie

Tryb pracy przerywanej

Sterownik jest przeznaczony do pracy w trybie przerywanym, co oznacza, że ze względów bezpieczeństwa musi następować normalne wyłączenie co najmniej raz na 24 godziny (m.in. ze względu na automatyczne testy obwodu kontroli płomienia).

Kontrola płomienia

• UV: czujniki QRA2 / QRA4 / QRA10
• Jonizacja: czujnik jonizacyjny płomienia
• W każdym cyklu włączania palnika sterownik wykonuje automatyczną kontrolę sprawności obwodu kontroli płomienia.

Bezpieczeństwo i nadzór elementów wykonawczych

• Po zakończeniu dopalania sterownik rozpoczyna test czujnika oraz test światła obcego.
• Styki sterujące do zezwolenia dla paliwa są kontrolowane podczas nadmuchu końcowego pod kątem zgrzania.
• Wbudowany bezpiecznik aparatowy chroni styki sterujące przed przeciążeniem.
• Możliwe jest podłączenie funkcji: zdalna sygnalizacja usterek, zdalne odblokowanie, zdalne wyłączenie awaryjne.

Sterowanie przepustnicą powietrza i regulacją mocy

• Osobne wyjścia sterujące dla kierunków ruchu siłownika: OTWARCIE, ZAMKNIĘCIE i MIN.
• Kontrolowane sterowanie siłownikiem zapewniające nadmuch wstępny znamionową ilością powietrza oraz kontrolę pozycji (ZAMKNIĘTA/MIN przy starcie, OTWARTA na początku nadmuchu wstępnego, MIN po nadmuchu wstępnym).
• 2 wyjścia sterujące do zezwolenia dla drugiego i trzeciego stopnia mocy lub regulacji mocy.

Czasy programu dla LFL1.635 (50 Hz)

Poniższe czasy dotyczą sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%. Model LFL1.635 należy do serii 01, dlatego występują w nim czasy TSA’, t3’ oraz t4’.

• t1: 66 s
• TSA: 2,5 s
• TSA’: 5 s
• t3: 5 s
• t3’: 2,5 s
• t4: 12,5 s
• t4’: 15 s
• t5: 12,5 s
• t6: 15 s
• t7: 2,5 s
• t8: 103 s
• t9: 5 s
• t10: 10 s
• t11: dowolne
• t12: dowolne
• t13: 15 s
• t16: 5 s

Dane techniczne

• Zasilanie: AC 230 V (-15% / +10%)
• Częstotliwość sieci: 50…60 Hz ±6%
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu, z wyjątkiem obszaru podłączenia (podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: między zaciskiem 4 i 5: 1 A, AC 250 V; między zaciskiem 4 i 12: 1 A, AC 250 V; między zaciskiem 4 i 14: min. 1 A, AC 250 V

Kontrola płomienia – parametry i okablowanie czujników

Czujnik jonizacyjny płomienia

• Napięcie w czujniku: praca AC 330 V ±10%; test AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Dozwolona długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 80 m
• Dozwolona długość przewodu czujnika (kabel ekranowany): maks. 140 m (ekran podłączony do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania: praca AC 330 V ±10%; test AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: podczas pracy maks. 700 µA; podczas testu maks. 1000 µA
• Dozwolona długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 100 m
• Dozwolona długość przewodu czujnika (kabel ekranowany): maks. 200 m (ekran podłączony do zacisku 22)
• Wymóg prowadzenia przewodów: układanie w kablach wielożyłowych niedozwolone

Warunki otoczenia

• Temperatura pracy: -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Maks. wysokość montażu: 2000 m n.p.m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Wykonanie i obsługa

• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Przycisk odblokowania: z okienkiem kontrolnym (lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej połączony z osią programu)
• Odblokowanie po awaryjnym wyłączeniu: możliwe natychmiast; przycisk odblokowania naciskać wyłącznie ręcznie i maks. 10 s

Akcesoria (do zamówienia osobno)

• Podstawka: AGM410490550 (gwint Pg11 do dławnic kablowych)
• Podstawka: AGM14.1 (gwint M16 do dławnic kablowych)
• Czujniki płomienia UV: QRA2 / QRA4 / QRA10
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (rynek holenderski)

Trwałość

Trwałość znamionowa sterownika palnika wynosi 250 000 cykli uruchomienia palnika, co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania (od daty produkcji podanej na tabliczce znamionowej). Po osiągnięciu trwałości znamionowej sterownik powinien zostać wymieniony przez autoryzowany personel.

Podsumowanie

Siemens LFL1.635 to sterownik palnika do wymagających aplikacji z palnikami nadmuchowymi średniej i dużej mocy, oferujący nadzór procesu rozruchu, kontrolę elementów wykonawczych oraz wybór metody detekcji płomienia (UV lub jonizacja). Jako model serii 01 posiada charakterystyczne czasy programu (m.in. TSA’, t3’, t4’) i jest przeznaczony do pracy w trybie przerywanym zgodnie z wymaganiami bezpieczeństwa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do sterowników palnika Siemens LFL1.635, przeznaczonych do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej i dużej mocy, pracujących w trybie przerywanym.
• Posiada oznaczenie CE i zgodność z wymaganiami dyrektyw UE: 2014/35/UE (dyrektywa niskonapięciowa), 2014/68/UE, (UE) 2016/426 oraz 2014/30/UE (EMC – odporność na zakłócenia). Po zamontowaniu sterownika w urządzeniu należy sprawdzić spełnienie wymogów dotyczących emisji zakłóceń elektromagnetycznych całego urządzenia.
• Produkt spełnia wymagania norm EN 298:2012, DIN EN 13611 oraz EN 60730-2-5:2002 + A1:2004 + A11:2005 + A2:2010.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne i musi być utylizowane zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Zabronione jest otwieranie urządzenia, wykonywanie modyfikacji oraz jakiekolwiek manipulacje przy produkcie.
• Przed przystąpieniem do prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Brak odłączenia zasilania grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący wolno naciskać wyłącznie ręcznie, bez użycia narzędzi lub ostrych przedmiotów, z siłą nie większą niż 10 N. Przycisku odblokowującego ani funkcji zdalnego odblokowania nie wolno aktywować dłużej niż 10 sekund.
• Urządzenia po upadku lub uderzeniu nie wolno ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Ze względów bezpieczeństwa sterownik musi być eksploatowany w trybie przerywanym; przynajmniej raz na 24 godziny musi nastąpić normalne wyłączenie.
• W przypadku kontroli płomienia czujnikiem UV QRA2 / QRA4 / QRA10 należy unikać wpływu obcych źródeł promieniowania, takich jak lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, promieniowanie rentgenowskie oraz gamma, ponieważ mogą powodować fałszywy sygnał płomienia.
• Zapłon lampy UV generuje promieniowanie UV. Jeżeli stosowane są dwa czujniki płomienia, muszą być rozmieszczone tak, aby nie znajdowały się wzajemnie w bezpośrednim polu widzenia, w przeciwnym razie może dojść do nieprawidłowego działania funkcji bezpieczeństwa.
• Wysokonapięciowe kable zapłonowe należy prowadzić oddzielnie i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika płomienia nie wolno prowadzić razem z innymi przewodami ani układać w kablach wielożyłowych.
• Nie wolno zamieniać przewodu fazowego z neutralnym. Łącznik uziemienia w podstawce przyłączeniowej należy połączyć z masą palnika za pomocą śruby zabezpieczonej przed poluzowaniem.
• W połączeniu z czujnikiem QRA2 / QRA4 / QRA10 należy obowiązkowo uziemić zacisk 22. Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej.
• Elektrodę zapłonową i czujnik jonizacyjny płomienia należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny oraz nie zakłócała nadzorowania jonizacji.
• Jeżeli stosowana jest jednocześnie kontrola płomienia przez czujnik jonizacyjny i czujnik UV, oba czujniki nie mogą działać równocześnie poza drugim czasem bezpieczeństwa t9; po jego zakończeniu jeden z płomieni musi zgasnąć.
• W przypadku zastosowania w palnikach olejowych lub 2-paliwowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Bezpośrednie podłączenie zaworu paliwowego do zacisku 20 jest dozwolone wyłącznie w konfiguracjach przewidzianych przez producenta i zgodnych ze schematem połączeń urządzenia.
• Jeżeli zadziała zewnętrzny bezpiecznik (Si) na skutek przeciążenia lub zwarcia na zaciskach, sterownik LFL1.635 należy wymienić. Istnieje ryzyko uszkodzenia styków.
• Nie wolno przekraczać dopuszczalnych obciążeń elektrycznych urządzenia i zacisków przyłączeniowych. Zasilanie znamionowe: AC 230 V -15% / +10%, 50...60 Hz ±6%.
• Urządzenie należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony urządzenia po zamontowaniu wynosi IP40, z wyjątkiem obszaru podłączenia. Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -20°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Dopuszczalne położenie montażowe: dowolne, pod warunkiem montażu zgodnego z dokumentacją producenta.
• Podczas pierwszego uruchomienia oraz po serwisie należy wykonać wymagane kontrole bezpieczeństwa, w tym sprawdzenie reakcji urządzenia na brak płomienia, światło obce, zanik ciśnienia powietrza oraz przerwanie detektora ciśnienia powietrza.
• Trwałość znamionowa modelu LFL1.635 wynosi 250 000 cykli uruchomienia palnika, co odpowiada około 10 latom użytkowania. Po osiągnięciu trwałości znamionowej sterownik powinien zostać wymieniony przez autoryzowany personel.
