LFL1.333 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 31s, czas bezpieczeństwa 3s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

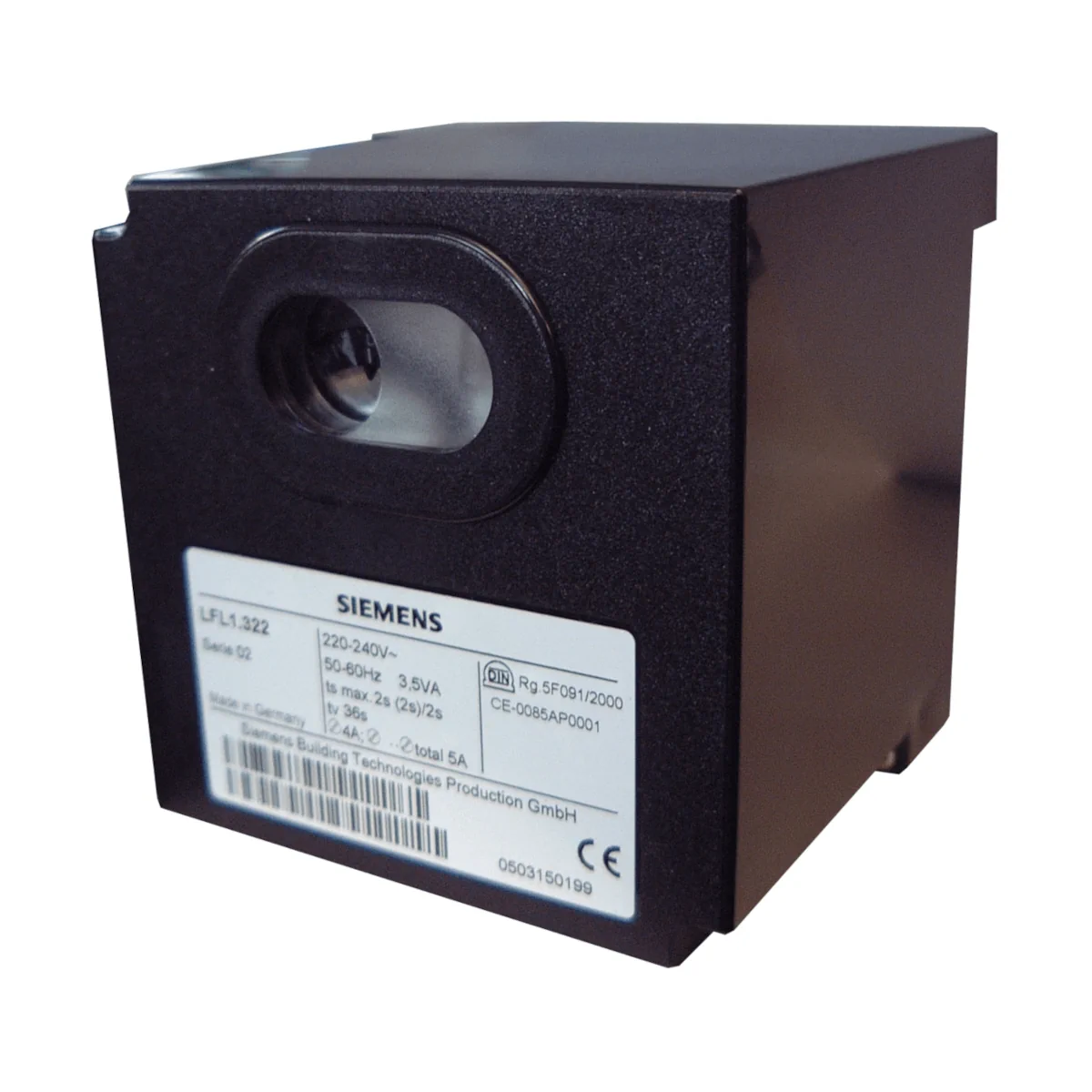

LFL1.333 to wtykowy sterownik palnika firmy Siemens, przeznaczony do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej i dużej mocy, pracujących w trybie przerywanym (wymagane co najmniej 1 normalne wyłączenie na 24 godz.). Sterownik obsługuje palniki wielostopniowe lub modulowane oraz nadzoruje płomień z użyciem czujników UV QRA2 / QRA4 / QRA10 albo czujnika jonizacyjnego. Model jest przeznaczony do zastosowań przez producentów urządzeń OEM.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.333
• Rodzaj urządzenia: automatyczny sterownik palnika (programator rozruchu i nadzoru)
• Zastosowanie: palniki nadmuchowe jednorurowe lub dwururowe, średnia/duża moc, praca przerywana
• Typ pracy palnika: wielostopniowy lub modulowany
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub jonizacja
• Dopuszczenie typu: wg DIN EN 298
• Wersja sieciowa: AC 230 V, 50/60 Hz (dla LFL1.333)
• Wykonanie: wtykowe, z wymiennym bezpiecznikiem aparatowym i bezpiecznikiem rezerwowym

Zastosowanie

• Sterowanie i nadzorowanie palników nadmuchowych (jednorurowych lub dwururowych).
• Układy o średniej i dużej mocy, pracujące w trybie przerywanym.
• Palniki wielostopniowe lub modulowane.
• Możliwe zastosowanie w nagrzewnicach powietrza (WLE).
• Zastosowania w palnikach 2-paliwowych.

Kontrola płomienia

Czujnik jonizacyjny płomienia

• Napięcie na czujniku: AC 330 V ±10% (praca), AC 380 V ±10% (test)
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 80 m
• Długość przewodu czujnika (kabel ekranowany): maks. 140 m (ekran do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania czujnika: AC 330 V ±10% (praca), AC 380 V ±10% (test)
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (praca), maks. 1000 µA (test)
• Długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 100 m
• Długość przewodu czujnika (kabel ekranowany): maks. 200 m (ekran do zacisku 22)

Czasy programu dla LFL1.333

Poniższe czasy przełączania dotyczą sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 31 s
• TSA: 3 s
• t3: 6 s
• t4: 11,5 s
• t5: 11,5 s
• t6: 18 s
• t7: 3 s
• t8: 69 s
• t9: 3 s
• t10: 11,5 s
• t11: dowolne
• t12: dowolne
• t13: 17 s
• t16: 6 s
• t20: 26 s

Wykonanie i diagnostyka

• Wtykowe wykonanie.
• Wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym.
• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury.
• Przycisk odblokowania z okienkiem kontrolnym (lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej połączony z osią programu).

Dane techniczne

• Napięcie sieciowe: AC 230 V -15% / +10%
• Częstotliwość sieci: 50…60 Hz ±6%
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy (zacisk 1): maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: 1 A, AC 250 V (między zaciskami 4–5 oraz 4–12), min. 1 A, AC 250 V (między 4–14)
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Warunki otoczenia (praca / transport / składowanie): -20…+60°C, wilgotność <95% r.h.

Akcesoria (zamawiane osobno)

• Czujnik płomienia UV QRA2 (wg osobnej karty danych)
• Czujnik płomienia UV QRA4 (wg osobnej karty danych)
• Czujnik płomienia UV QRA10 (wg osobnej karty danych)
• Czujnik jonizacyjny płomienia: w gestii użytkownika
• Podstawka AGM410490550 (gwint Pg11 do dławnic kablowych), Nr magazyn.: BPZ:AGM410490550
• Podstawka AGM14.1 (gwint M16 do dławnic kablowych), Nr magazyn.: BPZ:AGM14.1

Podsumowanie

Siemens LFL1.333 to sterownik palnika do wymagających aplikacji z palnikami nadmuchowymi średniej i dużej mocy, zapewniający sekwencję rozruchu, nadzór pracy oraz kontrolę płomienia (UV QRA2/QRA4/QRA10 lub jonizacja). Wtykowa konstrukcja, wymienny bezpiecznik oraz czytelna diagnostyka przez wskaźnik pozycji awaryjnej ułatwiają integrację i serwis w urządzeniach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektyw i przepisów UE wskazanych w dokumentacji, w tym: Dyrektywy niskonapięciowej 2014/35/UE, Dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, Dyrektywy w sprawie urządzeń ciśnieniowych 2014/68/UE oraz Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność potwierdzono m.in. według norm: EN 298:2012, DIN EN 13611 oraz EN 60730-2-5.
• Urządzenie przeznaczone jest dla producentów OEM do stosowania w produktach końcowych; montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Nie otwierać urządzenia, nie dokonywać manipulacji ani modyfikacji. Takie działania są niedozwolone i mogą pogorszyć funkcje bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi ani ostrych przedmiotów, z siłą nie większą niż 10 N. Przycisku odblokowania ani funkcji zdalnego odblokowania nie wolno aktywować dłużej niż 10 sekund.
• Urządzenia, które spadły lub zostały uderzone, nie mogą być ponownie uruchamiane, nawet jeśli nie widać zewnętrznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Ze względów bezpieczeństwa urządzenie musi być normalnie wyłączane co najmniej 1 raz w ciągu 24 godzin.
• W przypadku kontroli płomienia z użyciem czujników QRA2 / QRA4 / QRA10 należy uwzględnić, że lampy halogenowe, sprzęt spawalniczy, lampy specjalne, iskry zapłonowe oraz promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia.
• Zapłon lampy UV generuje promieniowanie UV; przy stosowaniu dwóch czujników płomienia należy je rozmieścić tak, aby nie znajdowały się w bezpośrednim polu widzenia, ponieważ grozi to nieprawidłowym działaniem funkcji bezpieczeństwa.
• Wysokonapięciowe kable zapłonowe należy prowadzić oddzielnie i w możliwie największej odległości od urządzenia oraz innych przewodów. Przewodów czujnika płomienia nie wolno układać razem z innymi przewodami ani w kablach wielożyłowych.
• Nie wolno zamieniać fazy i przewodu neutralnego. W przypadku zadziałania zewnętrznego bezpiecznika na skutek przeciążenia lub zwarcia na zaciskach sterownik należy wymienić.
• Nie przekraczać maksymalnych dopuszczalnych obciążeń prądowych zacisków przyłączeniowych oraz stosować przewody o izolacji odpornej na obciążenia elektryczne występujące podczas normalnej eksploatacji.
• Zacisk 22 musi być uziemiony przy współpracy z czujnikami QRA2 / QRA4 / QRA10. Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej.
• Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny oraz aby nie zakłócała nadzorowania jonizacji.
• W przypadku zastosowania w palnikach olejowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody, ponieważ grozi to pogorszeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Stopień ochrony urządzenia wynosi IP40 po zamontowaniu, z wyjątkiem obszaru podłączenia (podstawka przyłączeniowa).
• Po osiągnięciu trwałości znamionowej 250 000 cykli uruchomienia palnika lub około 10 lat użytkowania od daty produkcji sterownik powinien zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego należy je utylizować zgodnie z obowiązującymi przepisami miejscowymi.
