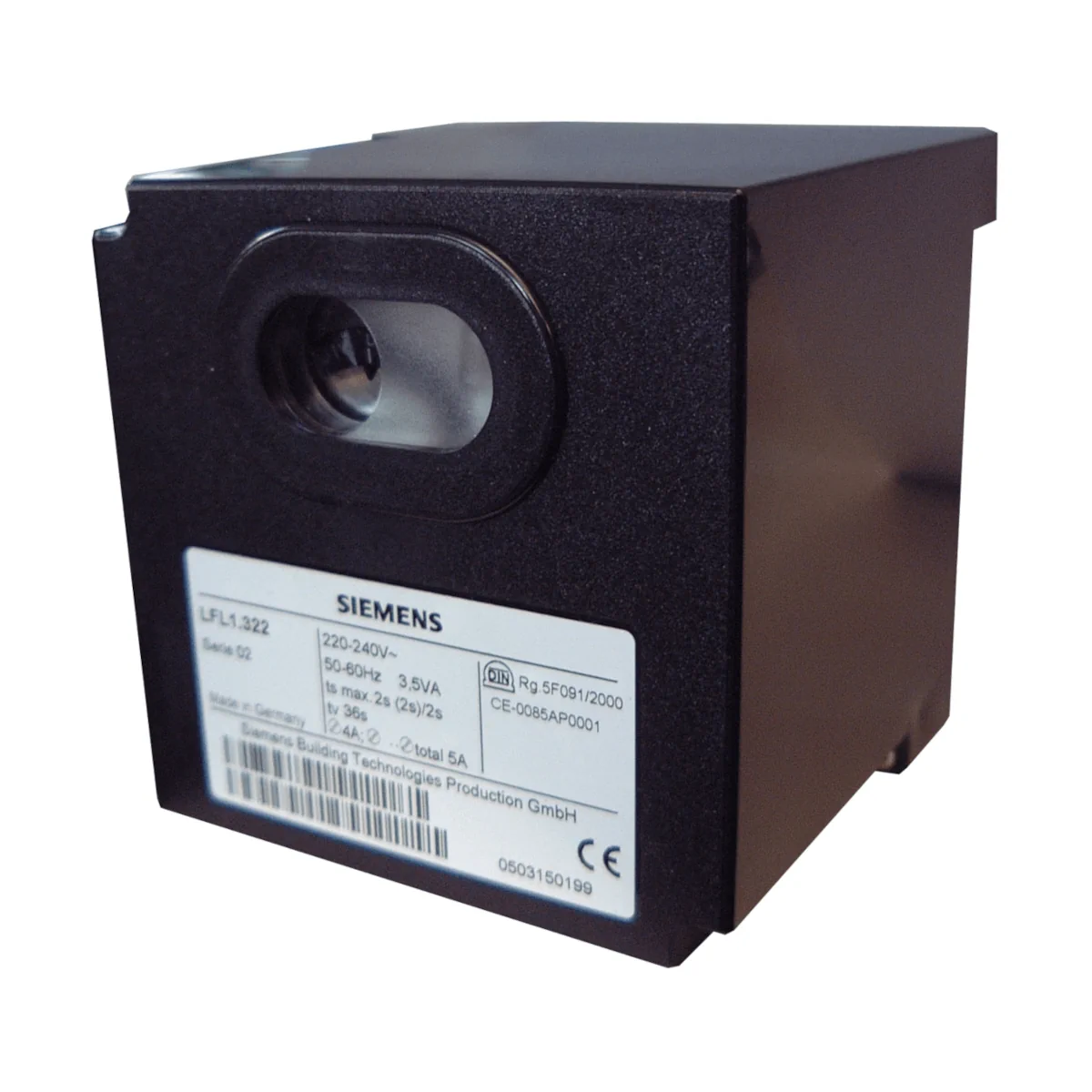

LFL1.335 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 37s, czas bezpieczeństwa 2,5s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

LFL1.335 to sterownik palnika Siemens do nadmuchowych palników gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, przeznaczony do palników wielostopniowych lub modulowanych pracujących w trybie przerywanym (wyłączanie wskutek regulacji przynajmniej 1× na 24 godziny). Sterownik realizuje sekwencję rozruchu, sterowanie i nadzór pracy palnika, a kontrolę płomienia zapewnia czujnik UV QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny płomienia. Model LFL1.335 należy do serii 01.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.335
• Typ urządzenia: sterownik palnika (automat palnikowy) do palników nadmuchowych
• Zastosowanie: palniki jednorurowe lub dwururowe, średnia i duża moc, praca przerywana; palniki wielostopniowe lub modulowane
• Napięcie zasilania: AC 230 V (-15% / +10%), 50/60 Hz (czasy dla 60 Hz są krótsze o ok. 17%)
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub jonizacja (możliwa również kontrola jonizacja + UV, z ograniczeniami bezpieczeństwa)
• Wykonanie: wtykowe
• Bezpiecznik aparatowy: wbudowany T6,3H250V (wg DIN EN 60127), wymienny + bezpiecznik rezerwowy
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka)
• Klasa ochronności: II
• Sygnalizacja i diagnostyka: przycisk odblokowania z okienkiem kontrolnym (lampka sygnalizacji awarii i wskaźnik pozycji awaryjnej powiązany z osią programu)
• Dopuszczenie / norma: certyfikat badania typu i dopuszczenie wg DIN EN 298

Zastosowanie

LFL1.335 służy do sterowania i nadzorowania palników nadmuchowych w układach grzewczych i procesowych, w tym m.in. w aplikacjach wymagających pracy wielostopniowej lub modulowanej. Sterownik jest przeznaczony do pracy w trybie przerywanym i może być stosowany także do nagrzewnic powietrza (WLE) oraz palników dwupaliwowych.

Funkcje i działanie

Sekwencja rozruchu i nadzór bezpieczeństwa

• Automatyczna kontrola obwodu kontroli płomienia w każdym cyklu włączania palnika.
• Test czujnika i test światła obcego po zakończeniu dozwolonego czasu dopalania (t13); wykrycie niezamkniętych/nieszczelnych zaworów paliwowych powoduje awaryjne wyłączenie po t13.
• Kontrola styków sterujących zezwolenia dla paliwa w czasie nadmuchu końcowego (t6) pod kątem zgrzania.
• Wbudowany bezpiecznik aparatowy chroniący styki sterujące przed przeciążeniem.
• Obsługa palników z nadmuchem wstępnym i końcowym (w zależności od konfiguracji układu).

Sterowanie siłownikiem przepustnicy powietrza (LK)

• Osobne wyjścia sterujące dla kierunków ruchu siłownika: OTWARCIE, ZAMKNIĘCIE i MIN.
• Kontrolowane pozycje: ZAMKNIĘTA lub MIN przy starcie, OTWARTA na początku nadmuchu wstępnego, MIN po upływie nadmuchu wstępnego.
• Jeśli siłownik nie ustawi przepustnicy w wymaganej pozycji, sterownik przerywa uruchomienie palnika.

Wyjścia dla stopni mocy / regulacji

• 2 wyjścia sterujące do zezwolenia dla drugiego i trzeciego stopnia mocy lub regulacji mocy.
• Przy zezwoleniu na regulację mocy wyjścia sterujące dla siłownika są odseparowane galwanicznie od modułu sterowniczego sterownika.

Zdalne funkcje (możliwość podłączenia)

• Zdalna sygnalizacja usterek
• Zdalne odblokowanie
• Zdalne wyłączenie awaryjne

Opcja (seria 01): wydłużenie czasu bezpieczeństwa w palnikach jednorurowych

• W sterownikach serii 01 możliwe jest wydłużenie czasu bezpieczeństwa w palnikach jednorurowych z 2,5 s do 5 s poprzez operację łączeniową (połączenie zacisków 17 i 18), pod warunkiem dopuszczenia przez lokalne przepisy.
• Operacja ta powoduje jednocześnie skrócenie czasu przedzapłonowego o połowę.

Czasy programu dla LFL1.335 (50 Hz)

• t1: 37 s
• TSA: 2,5 s
• TSA′: 5 s
• t3: 5 s
• t3′: 2,5 s
• t4: 12,5 s
• t4′: 15 s
• t5: 12,5 s
• t6: 15 s
• t7: 2,5 s
• t8: 74 s
• t9: 5 s
• t10: 10 s
• t11: dowolne
• t12: dowolne
• t13: 15 s
• t16: 5 s
• t20: 22 s

Kontrola płomienia – wymagania i okablowanie (LFL1.335)

Czujnik jonizacyjny płomienia

• Napięcie na czujniku: praca AC 330 V ±10%, test AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Długość przewodu czujnika (kabel normalny, układany osobno): maks. 80 m
• Długość przewodu czujnika (kabel ekranowany): maks. 140 m (np. kabel wysokiej częstotliwości, ekran do zacisku 22)

Czujnik płomienia UV QRA2 / QRA4 / QRA10

• Napięcie zasilania: praca AC 330 V ±10%, test AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: podczas pracy maks. 700 µA, podczas testu maks. 1000 µA
• Długość przewodu czujnika (kabel normalny, układany osobno): maks. 100 m
• Długość przewodu czujnika (kabel ekranowany): maks. 200 m (np. kabel wysokiej częstotliwości, ekran do zacisku 22)
• Uwaga dot. prowadzenia przewodów: przewody czujnika prowadzić osobno; układanie w kablach wielożyłowych jest niedozwolone.

Dane techniczne

• Napięcie sieciowe: AC 230 V -15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Zużycie własne: ok. AC 3,5 VA
• Ciężar: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Bezpiecznik aparatowy (wbudowany): T6,3H250V
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: między 4–5: 1 A / AC 250 V; między 4–12: 1 A / AC 250 V; między 4–14: min. 1 A / AC 250 V
• Warunki otoczenia (praca): -20…+60°C, <95% r.h., maks. 2000 m n.p.m. (bez kondensacji/oblodzenia/wody)
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika

Montaż i wykonanie

• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury.
• Konstrukcja: wtykowa.
• Sygnalizacja awarii: przycisk odblokowania z przezroczystym okienkiem (lampka awarii i wskaźnik pozycji awaryjnej).
• Wymiary (wg rysunku): ok. 103 × 103 × 123 mm.

Akcesoria (do zamówienia osobno)

• Podstawki: AGM410490550 (gwint Pg11 do dławnic) lub AGM14.1 (gwint M16 do dławnic)
• Czujniki płomienia UV: QRA2 / QRA4 / QRA10
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (rynek holenderski)

Podsumowanie

Siemens LFL1.335 to wtykowy sterownik palnika (seria 01) do nadmuchowych palników gazowych, olejowych i 2-paliwowych o średniej i dużej mocy, przeznaczony do instalacji pracujących w trybie przerywanym. Oferuje kontrolę płomienia (UV lub jonizacja), nadzorowaną sekwencję rozruchu z testami bezpieczeństwa, sterowanie siłownikiem przepustnicy powietrza oraz czytelną diagnostykę dzięki wskaźnikowi pozycji awaryjnej i lampce awarii w przycisku odblokowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt LFL1.335 posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE, dyrektywy ciśnieniowej 2014/68/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Produkt jest zgodny z normą EN 298:2012 dla automatycznych układów sterowania palnikiem oraz z wymaganiami DIN EN 13611 i EN 60730-2-5.
• Urządzenie przeznaczone jest do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, pracujących w trybie przerywanym. Co najmniej raz w ciągu 24 godzin musi nastąpić normalne wyłączenie urządzenia.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niewyłączenie instalacji stwarza niebezpieczeństwo porażenia prądem elektrycznym.
• Nie otwierać urządzenia, nie dokonywać manipulacji ani modyfikacji. Takie działania są niedozwolone i mogą spowodować pogorszenie działania funkcji bezpieczeństwa.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów. Czas aktywacji przycisku odblokowania lub funkcji zdalnego odblokowania nie może przekraczać 10 sekund.
• Urządzenia, które zostały upuszczone lub uderzone, nie mogą być dalej użytkowane, nawet jeśli nie mają widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas pierwszego uruchomienia i po serwisie należy wykonać kontrole bezpieczeństwa, w tym sprawdzenie reakcji na brak płomienia, obce światło, zanik ciśnienia powietrza oraz przerwanie detektora ciśnienia powietrza.
• W przypadku kontroli płomienia za pomocą czujników UV QRA2 / QRA4 / QRA10 należy uwzględnić, że lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia.
• Czujniki płomienia UV należy rozmieszczać tak, aby nie znajdowały się wzajemnie w bezpośrednim polu widzenia. Zapłon lampy UV również generuje promieniowanie UV i może powodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Wysokonapięciowe kable zapłonowe należy prowadzić oddzielnie i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika nie wolno układać razem z innymi przewodami ani w kablach wielożyłowych.
• Nie wolno zamieniać fazy i przewodu neutralnego. Wyłącznik, bezpieczniki i uziemienie należy instalować zgodnie z obowiązującymi przepisami lokalnymi.
• Łącznik uziemienia w podstawce przyłączeniowej należy połączyć z masą palnika za pomocą śruby zabezpieczonej przed poluzowaniem.
• W przypadku współpracy z czujnikami QRA2 / QRA4 / QRA10 należy obowiązkowo uziemić zacisk 22.
• Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej. Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny płomienia.
• Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia: napięcia zasilania, obciążeń zacisków oraz długości przewodów czujników zgodnie z dokumentacją techniczną producenta.
• W przypadku zadziałania zewnętrznego bezpiecznika (Si) na skutek przeciążenia lub zwarcia na zaciskach należy wymienić sterownik LFL1.335.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz niebezpieczeństwo porażenia prądem elektrycznym.
• Urządzenie ma stopień ochrony IP40 po zamontowaniu, z wyjątkiem obszaru podłączenia. Należy stosować je wyłącznie w warunkach otoczenia zgodnych z dokumentacją producenta.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C, wilgotność względna poniżej 95%, a maksymalna wysokość montażu 2000 m n.p.m.
• W przypadku zastosowania w palnikach olejowych lub 2-paliwowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Podłączenie zaworów paliwowych, zaworu bezpieczeństwa oraz innych komponentów należy wykonać wyłącznie zgodnie ze schematem producenta palnika i dokumentacją urządzenia.
• W modelu LFL1.335 wydłużenie czasu bezpieczeństwa w palnikach jednorurowych jest dopuszczalne wyłącznie wtedy, gdy lokalne normy bezpieczeństwa zezwalają na dłuższą wartość.
• Po osiągnięciu trwałości znamionowej wynoszącej 250 000 cykli uruchomienia palnika lub około 10 lat użytkowania od daty produkcji sterownik powinien zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne i powinno być utylizowane zgodnie z obowiązującymi lokalnie przepisami.
