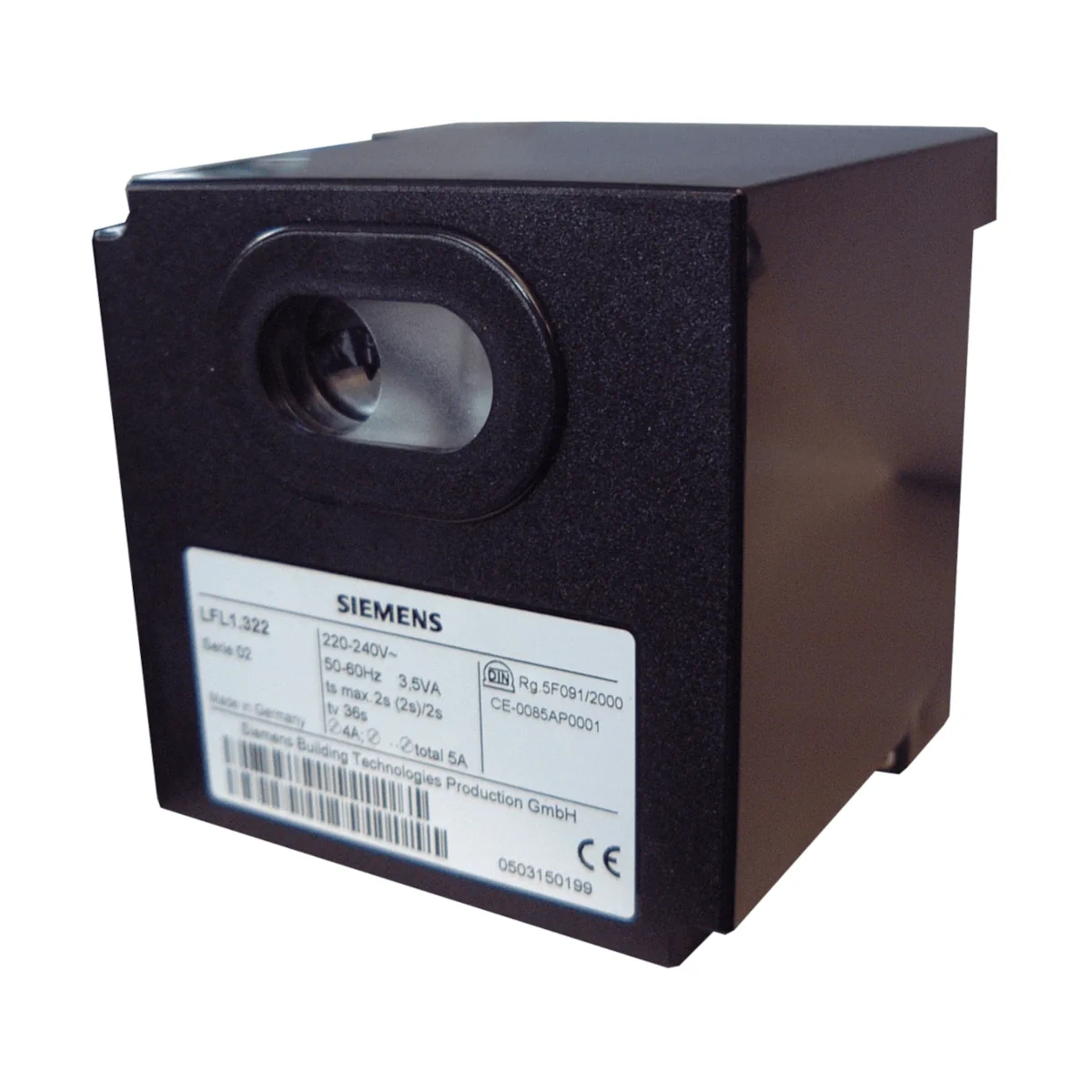

LFL1.622 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 65s, czas bezpieczeństwa 2s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

LFL1.622 to wtykowy sterownik palnika Siemens z serii LFL1, przeznaczony do sterowania i nadzorowania palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej i dużej mocy. Obsługuje palniki wielostopniowe lub modulowane, pracujące w trybie przerywanym (normalne wyłączenie wskutek regulacji przynajmniej 1× na 24 godz.). Kontrola płomienia może być realizowana przy użyciu czujników UV QRA2 / QRA4 / QRA10 lub czujnika jonizacyjnego płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.622
• Nr magazynowy / zamówieniowy: BPZ:LFL1.622
• Typ urządzenia: sterownik palnika (seria LFL1)
• Zastosowanie: palniki nadmuchowe jednorurowe lub dwururowe, średniej i dużej mocy; praca przerywana
• Tryb palnika: wielostopniowy lub modulowany
• Kontrola płomienia: QRA2 / QRA4 / QRA10 (UV) lub jonizacja
• Zasilanie: AC 230 V (−15% / +10%), 50/60 Hz (±6%)
• Certyfikacja / dopuszczenie: certyfikat badania typu i dopuszczenie wg DIN EN 298
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Wykonanie: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Bezpiecznik: wbudowany bezpiecznik aparatowy T6,3H250V (wg DIN EN 60127), wymienny + bezpiecznik rezerwowy
• Funkcje zdalne (możliwość podłączenia): zdalna sygnalizacja usterek, zdalne odblokowanie, zdalne wyłączenie awaryjne
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika (w praktyce ok. 10 lat zwyczajnej pracy ogrzewania)

Zastosowanie

LFL1.622 służy do sterowania i nadzorowania procesu rozruchu oraz pracy palników nadmuchowych (gazowych, olejowych i 2-paliwowych) w aplikacjach o średniej i dużej mocy. Urządzenie jest przewidziane do pracy w trybie przerywanym, czyli z obowiązkowym normalnym wyłączeniem (co najmniej 1× na 24 godz.). Nadaje się także do nagrzewnic powietrza (WLE).

Kontrola płomienia

Czujnik jonizacyjny płomienia

• Napięcie w czujniku (praca / test): AC 330 V ±10% / AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Dozwolona długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 80 m
• Dozwolona długość przewodu czujnika (kabel ekranowany): maks. 140 m (np. kabel wysokiej częstotliwości; ekran do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania (praca / test): AC 330 V ±10% / AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (praca), maks. 1000 µA (test)
• Dozwolona długość przewodu czujnika (kabel normalny, ułożony osobno): maks. 100 m
• Dozwolona długość przewodu czujnika (kabel ekranowany): maks. 200 m (np. kabel wysokiej częstotliwości; ekran do zacisku 22)
• Wymóg instalacyjny: w połączeniu z QRA2 / QRA4 / QRA10 należy podłączyć do uziemienia zacisk 22
• Uwaga dot. okablowania: układanie w kablach wielożyłowych niedozwolone

Czasy programu dla LFL1.622

Poniższe czasy obowiązują dla sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 65 s
• TSA: 2 s
• TSA′: 2 s
• t3: 4 s
• t4: 10 s
• t5: 10 s
• t6: 12 s
• t7: 2 s
• t8: 95 s
• t9: 2 s
• t10: 8 s
• t11: dowolne
• t12: dowolne
• t13: 12 s
• t16: 4 s

Dane techniczne

• Napięcie sieciowe: AC 230 V −15% / +10%
• Częstotliwość sieci: 50…60 Hz ±6%
• Bezpiecznik aparatowy (wbudowany): T6,3H250V
• Bezpiecznik wstępny (Si), zewnętrzny: maks. 10 A, zwłoczny
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia)
• Klasa ochronności: II
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: między 4–5: 1 A, AC 250 V; między 4–12: 1 A, AC 250 V; między 4–14: min. 1 A, AC 250 V
• Zakres mocy: moc rozruchowa (bez dmuchawy) – dowolna (przy zapłonie < 120 kW); moc znamionowa – dowolne
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Warunki pracy (DIN EN 60721-3-3): klasa klimatyczna 3K3, mechaniczna 3M3; temperatura −20…+60°C; wilgotność < 95% r.h.
• Składowanie (DIN EN 60721-3-1): 1K3 / 1M2; −20…+60°C; < 95% r.h.
• Transport (DIN EN 60721-3-2): 2K3 / 2M2; −20…+60°C; < 95% r.h.

Wykonanie i obsługa

• Wtykowa konstrukcja oraz możliwość stosowania osobnej podstawki przyłączeniowej.
• Wymienny bezpiecznik aparatowy (z bezpiecznikiem rezerwowym).
• Przycisk odblokowania z okienkiem kontrolnym, za którym znajduje się lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej połączony z osią programu.

Ważne wskazówki bezpieczeństwa (z karty katalogowej)

• Nie wolno otwierać urządzenia ani dokonywać manipulacji/modyfikacji.
• Przed pracami instalacyjnymi należy odłączyć zasilanie instalacji na wszystkich biegunach i zabezpieczyć przed przypadkowym włączeniem.
• Przycisk odblokowania (na urządzeniu lub zdalne odblokowanie przez wejście 21) nie może być aktywowany dłużej niż 10 s.
• Po upadku lub uderzeniu urządzenie nie może być ponownie uruchamiane.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.
• W przypadku zadziałania zewnętrznego bezpiecznika (Si) wskutek przeciążenia lub zwarcia na zaciskach należy wymienić LFL1.

Akcesoria (do zamówienia osobno)

• Podstawka AGM410490550 z gwintem Pg11 do dławnic kablowych (BPZ:AGM410490550)
• Podstawka AGM14.1 z gwintem M16 do dławnic kablowych (BPZ:AGM14.1)
• Czujniki płomienia UV: QRA2, QRA4, QRA10
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (BPZ:AGM30) – na rynek holenderski

Podsumowanie

Siemens LFL1.622 to sterownik palnika do wymagających aplikacji z palnikami nadmuchowymi (gaz/olej/2 paliwa), zapewniający nadzór sekwencji rozruchu i pracy w trybie przerywanym oraz kontrolę płomienia przez UV (QRA2/QRA4/QRA10) lub jonizację. Wbudowany bezpiecznik aparatowy, czytelna sygnalizacja stanu awaryjnego oraz dopuszczenie wg DIN EN 298 czynią z LFL1.622 sprawdzone rozwiązanie do palników wielostopniowych i modulowanych o średniej i dużej mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE, dyrektywy ciśnieniowej 2014/68/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność produktu wykazano m.in. na podstawie norm EN 298, DIN EN 13611 oraz EN 60730-2-5.
• Urządzenie zawiera elementy elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje.
• Zabronione jest otwieranie urządzenia, dokonywanie modyfikacji oraz jakichkolwiek manipulacji konstrukcyjnych.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów. Funkcji odblokowania nie wolno aktywować dłużej niż 10 sekund.
• Urządzenia, które spadły lub zostały uderzone, nie mogą być ponownie uruchamiane, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ ich funkcje bezpieczeństwa mogą być osłabione.
• Ze względów bezpieczeństwa urządzenie musi być eksploatowane w trybie przerywanym, tak aby przynajmniej raz w ciągu 24 godzin następowało normalne wyłączenie.
• W przypadku kontroli płomienia z użyciem czujników UV QRA2 / QRA4 / QRA10 należy unikać wpływu obcych źródeł promieniowania, takich jak lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, promieniowanie rentgenowskie i gamma, ponieważ mogą one wywołać fałszywy sygnał płomienia.
• Przy stosowaniu czujników UV należy je montować tak, aby nie znajdowały się wzajemnie w bezpośrednim polu widzenia. Nieprawidłowe ustawienie może spowodować błędne działanie funkcji bezpieczeństwa.
• Wysokonapięciowe przewody zapłonowe należy prowadzić oddzielnie i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika płomienia nie wolno prowadzić razem z innymi przewodami ani układać w kablach wielożyłowych.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Podłączenia elektryczne należy wykonywać ściśle według dokumentacji producenta.
• Nie przekraczać dopuszczalnych obciążeń prądowych zacisków. W przypadku zadziałania zewnętrznego bezpiecznika wskutek przeciążenia lub zwarcia na zaciskach sterownik LFL1.622 należy wymienić.
• W przypadku stosowania czujnika jonizacyjnego płomienia należy pamiętać, że nie zapewnia on ochrony przeciwporażeniowej.
• Elektrodę zapłonową i czujnik jonizacyjny płomienia należy rozmieszczać tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny płomienia. Nieprawidłowy montaż może spowodować przeciążenie elektryczne i zakłócenie nadzorowania płomienia.
• W przypadku zastosowania w palnikach olejowych lub 2-paliwowych instalacja olejowa musi być wyposażona w dwa zawory odcinające połączone szeregowo.
• Urządzenie należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz zagrożenia porażeniem prądem elektrycznym.
• Po osiągnięciu trwałości znamionowej wynoszącej 250 000 cykli uruchomienia palnika lub około 10 lat użytkowania, sterownik powinien zostać wymieniony przez autoryzowany personel.
