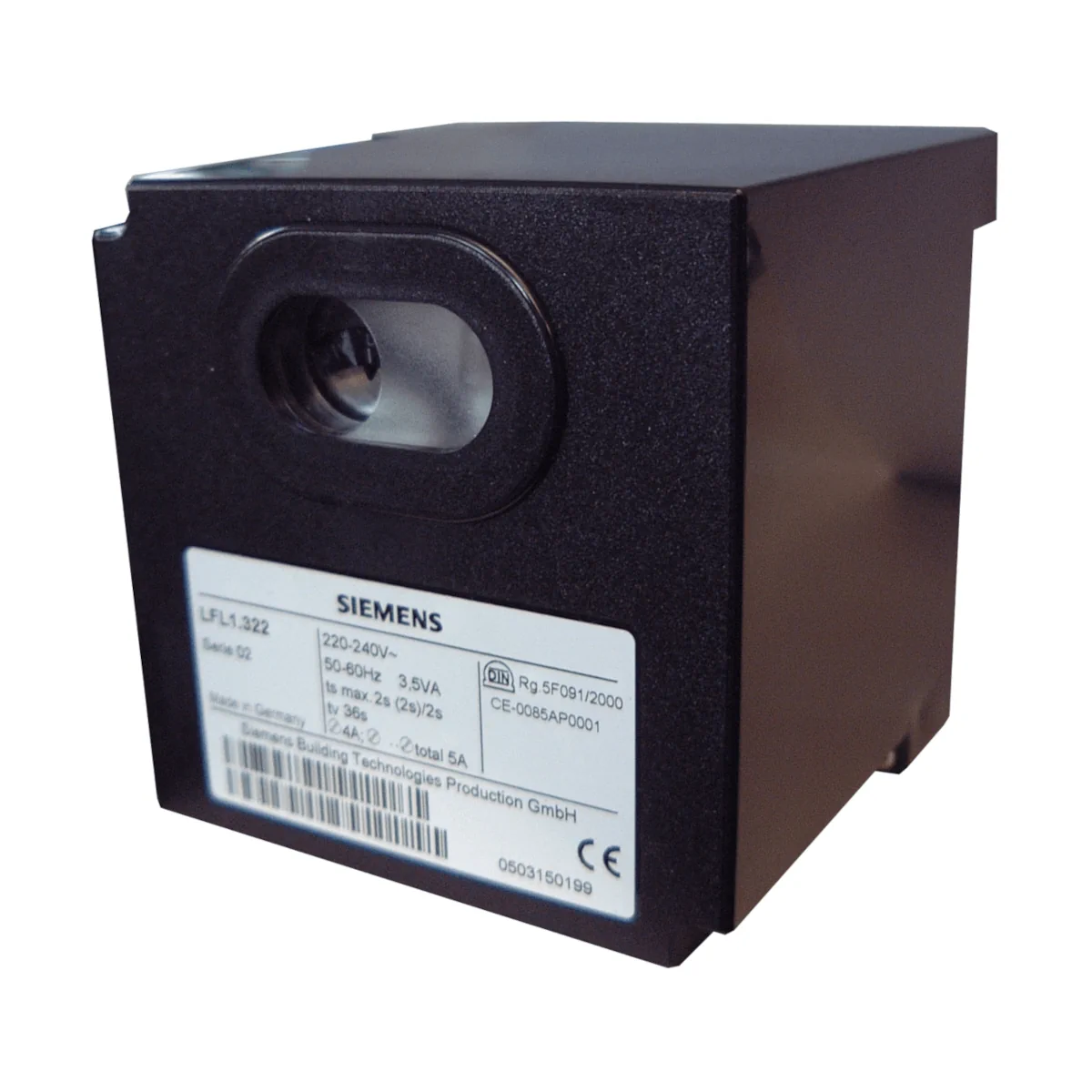

LFL1.122 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 10s, czas bezpieczeństwa 2s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

LFL1.122 to sterownik palnika firmy Siemens przeznaczony do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, pracujących w trybie przerywanym. Sterownik umożliwia obsługę palników wielostopniowych lub modulowanych, a kontrola płomienia realizowana jest za pomocą czujników UV QRA2 / QRA4 / QRA10 lub czujnika jonizacyjnego płomienia. Wersja LFL1.122 jest wykonaniem wtykowym i współpracuje z odpowiednią podstawką (zamawianą osobno).

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.122
• Typ urządzenia: sterownik palnika do palników nadmuchowych
• Rodzaj pracy palnika: tryb przerywany (wyłączanie wskutek regulacji przynajmniej 1 × na 24 godz.)
• Palniki: gazowe, olejowe lub 2-paliwowe; palniki wielostopniowe lub modulowane
• Kontrola płomienia: QRA2 / QRA4 / QRA10 (UV) lub czujnik jonizacyjny płomienia
• Zasilanie: AC 230 V -15% / +10%, 50…60 Hz (±6%)
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Certyfikat badania typu / dopuszczenie: wg DIN EN 298

Zastosowanie

• sterowanie i nadzorowanie palników nadmuchowych jednorurowych lub dwururowych,
• aplikacje o średniej i dużej mocy,
• palniki wielostopniowe oraz modulowane,
• zastosowanie w nagrzewnicach powietrza (WLE),
• zastosowanie w palnikach dwupaliwowych.

Kontrola płomienia

Sterownik LFL1.122 umożliwia nadzór płomienia z użyciem czujnika jonizacyjnego lub czujników UV QRA2 / QRA4 / QRA10. Dla zapewnienia poprawnej transmisji sygnału płomienia przewody czujnika należy prowadzić osobno (nie układać razem z innymi przewodami).

Czujnik jonizacyjny płomienia

• Napięcie w czujniku: praca AC 330 V ±10%, test AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Długość przewodu czujnika (kabel układany osobno): maks. 80 m
• Długość przewodu czujnika (kabel ekranowany): maks. 140 m (np. kabel wysokiej częstotliwości, ekran do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania czujnika: praca AC 330 V ±10%, test AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (podczas pracy), maks. 1000 µA (podczas testu)
• Długość przewodu czujnika (kabel układany osobno): maks. 100 m
• Długość przewodu czujnika (kabel ekranowany): maks. 200 m (np. kabel wysokiej częstotliwości, ekran do zacisku 22)

Czasy programowe (LFL1.122, 50 Hz)

Poniższe czasy przełączania dotyczą sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 10 s
• TSA (czas bezpieczeństwa rozruchu): 2 s
• t3: 4 s
• t4: 6 s
• t5: 4 s
• t6: 10 s
• t7: 2 s
• t8: 30 s
• t9: 2 s
• t10: 6 s
• t11: dowolne
• t12: dowolne
• t13: 10 s
• t16: 4 s
• t20: 32 s

Dane techniczne

• Napięcie sieciowe: AC 230 V -15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Zużycie własne: ok. AC 3,5 VA
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: między 4 i 5: 1 A, AC 250 V; między 4 i 12: 1 A, AC 250 V; między 4 i 14: min. 1 A, AC 250 V
• Masa: ok. 1000 g
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Warunki otoczenia (praca/transport/składowanie): -20…+60°C, wilgotność <95% (bez kondensacji)

Wykonanie i obsługa

• Wykonanie wtykowe (sterownik bez podstawki i bez czujnika płomienia).
• Wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym.
• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury.
• Przycisk odblokowania z okienkiem kontrolnym, za którym znajduje się lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej (połączony z osią programu).
• Możliwość podłączenia funkcji: zdalna sygnalizacja usterek, zdalne odblokowanie, zdalne wyłączenie awaryjne.

Normy i zgodność

• EN 298:2012 – automatyczne układy sterowania palnikiem
• DIN EN 13611 – urządzenia zabezpieczające i sterujące do palników gazowych
• EN 60730-2-5 – wymagania szczegółowe dla automatycznych systemów elektrycznych do regulacji palników
• Uwaga dot. EN 60335-2-102: połączenia elektryczne urządzenia LFL1 i AGM spełniają wymagania normy EN 60335-2-102

Trwałość

Znamionowa trwałość sterownika palnika wynosi 250 000 cykli uruchomienia palnika, co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania (od daty produkcji podanej na tabliczce znamionowej).

Wymiary

• Szerokość: 103 mm
• Głębokość: 103 mm
• Wysokość: 123 mm

Akcesoria (zamawiane osobno)

• Podstawka: AGM410490550 (gwint Pg11 do dławnic kablowych)
• Podstawka: AGM14.1 (gwint M16 do dławnic kablowych)
• Czujniki płomienia UV: QRA2 / QRA4 / QRA10
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (na rynek holenderski)
• Siłowniki (przykładowe): SQN72; SQN70 / SQN71 / SQN74 / SQN75; SQN9; SQM40 / SQM41; SQM5

Podsumowanie

Siemens LFL1.122 to wtykowy sterownik palnika do aplikacji przemysłowych z palnikami nadmuchowymi (gaz/olej/2-paliwowe), przeznaczony do pracy przerywanej oraz do palników wielostopniowych i modulowanych. Oferuje nadzór płomienia przez czujniki UV QRA2 / QRA4 / QRA10 lub jonizację, a dzięki zdefiniowanym czasom programu i wymaganiom wg DIN EN 298 stanowi sprawdzone rozwiązanie do realizacji sekwencji rozruchu i nadzoru bezpieczeństwa palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model LFL1.122 spełnia wymagania odpowiednich przepisów UE, w tym dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE, dyrektywy ciśnieniowej 2014/68/UE oraz rozporządzenia (UE) 2016/426 dla urządzeń spalających paliwa gazowe.
• Produkt posiada certyfikat badania typu i dopuszczenie wg DIN EN 298.
• Urządzenie przeznaczone jest do sterowania i nadzorowania palników nadmuchowych gazowych, olejowych lub 2-paliwowych. Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Nie wolno otwierać urządzenia, wykonywać modyfikacji ani ingerować w jego konstrukcję. Takie działania są niedozwolone i mogą pogorszyć funkcje bezpieczeństwa.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów. Czas aktywacji przycisku odblokowania lub funkcji zdalnego odblokowania nie może przekraczać 10 sekund.
• Urządzenia, które zostały upuszczone lub uderzone, nie mogą być ponownie uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń zewnętrznych.
• Ze względów bezpieczeństwa urządzenie musi pracować w trybie przerywanym; przynajmniej raz w ciągu 24 godzin powinno nastąpić normalne wyłączenie.
• W przypadku kontroli płomienia z użyciem czujników QRA2, QRA4 lub QRA10 należy uwzględnić, że lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe oraz promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia.
• Zapłon lampy UV generuje promieniowanie UV. Przy stosowaniu dwóch czujników płomienia należy zamontować je tak, aby nie znajdowały się wzajemnie w bezpośrednim polu widzenia.
• Wysokonapięciowe kable zapłonowe należy prowadzić oddzielnie i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika nie wolno prowadzić razem z innymi przewodami ani układać w kablach wielożyłowych.
• Nie wolno zamieniać fazy i przewodu neutralnego. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę lub stan awarii.
• Zacisk uziemienia w podstawce przyłączeniowej należy połączyć z masą palnika za pomocą śruby zabezpieczonej przed poluzowaniem. W połączeniu z czujnikami QRA2, QRA4 lub QRA10 zacisk 22 musi być podłączony do uziemienia.
• Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej. Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik.
• W przypadku zastosowania w palnikach olejowych lub 2-paliwowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Jeżeli zewnętrzny bezpiecznik (Si) zadziała wskutek przeciążenia lub zwarcia na zaciskach, sterownik LFL1.122 należy wymienić. Istnieje ryzyko uszkodzenia styków.
• Nie należy przekraczać maksymalnych dopuszczalnych obciążeń prądowych zacisków przyłączeniowych i sterowniczych określonych w dokumentacji producenta.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to pogorszyć funkcje bezpieczeństwa i spowodować zagrożenie porażeniem prądem elektrycznym.
• Po zamontowaniu stopień ochrony urządzenia wynosi IP40, z wyjątkiem obszaru podłączenia w podstawce przyłączeniowej.
• Podczas pierwszego uruchomienia i po pracach serwisowych należy wykonać kontrolę bezpieczeństwa, w tym test uruchomienia z zaciemnionym czujnikiem płomienia, test z zewnętrznie naświetlonym czujnikiem płomienia, symulację zaniku płomienia oraz kontrolę działania detektora ciśnienia powietrza.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z obowiązującymi lokalnie przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
