LFL1.148 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 14s, czas bezpieczeństwa 4s, zastosowanie duże palniki atmosferyczne, 2-stopniowe, jonizacyjne

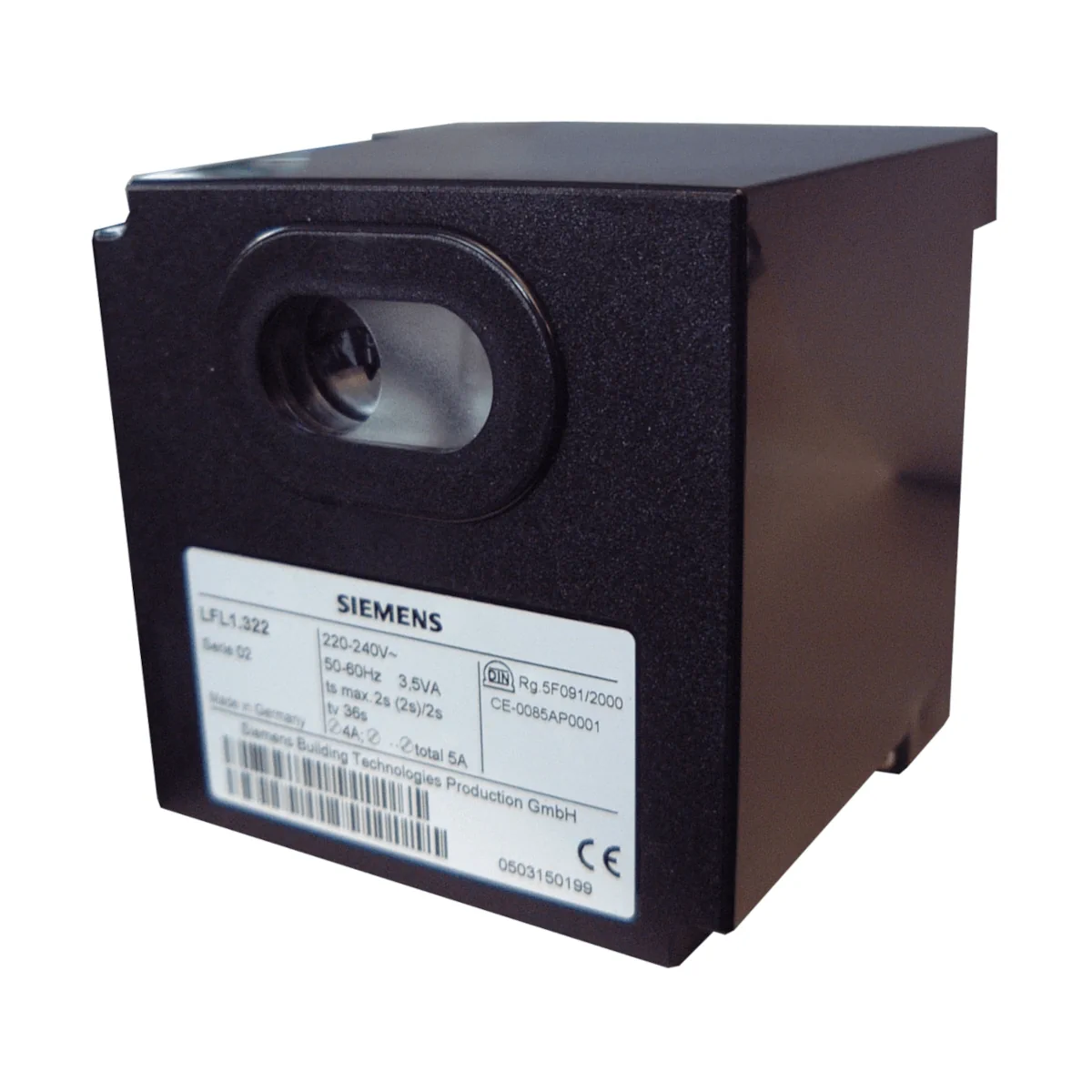

LFL1.148 to sterownik palnika firmy Siemens z serii LFL1..., przeznaczony do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, pracujących w trybie przerywanym. Urządzenie steruje sekwencją rozruchu i pracy palnika oraz zapewnia nadzór bezpieczeństwa, w tym kontrolę płomienia realizowaną przez czujniki UV QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.148
• Typ: sterownik palnika (automat palnikowy) – wtykowy
• Zastosowanie: palniki nadmuchowe jednorurowe lub dwururowe, średnia i duża moc
• Tryb pracy: przerywany (wymagane normalne wyłączenie co najmniej 1× na 24 h)
• Palniki: wielostopniowe lub modulowane
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub jonizacja
• Zasilanie: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Obudowa: czarne tworzywo sztuczne, odporne na uderzenia i wysokie temperatury
• Bezpiecznik: wbudowany bezpiecznik aparatowy T6,3H250V (DIN EN 60127), wymienny, z bezpiecznikiem rezerwowym
• Przycisk odblokowania: z okienkiem kontrolnym (lampka sygnalizacji awarii i wskaźnik pozycji awaryjnej)
• Certyfikacja: badanie typu i dopuszczenie wg DIN EN 298; zgodność m.in. z EN 298:2012, DIN EN 13611, EN 60730-2-5

Zastosowanie

Sterownik LFL1.148 służy do sterowania i nadzorowania procesu spalania w palnikach nadmuchowych:

• gazowych, olejowych oraz 2-paliwowych,
• jednorurowych lub dwururowych,
• w instalacjach o średniej i dużej mocy,
• w układach wielostopniowych lub modulowanych,
• także do nagrzewnic powietrza (WLE).

W zastosowaniach do palników 2-paliwowych lub palników olejowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.

Funkcje i działanie

• Sekwencja rozruchu i nadzór bezpieczeństwa dla palników nadmuchowych pracujących w trybie przerywanym.
• Automatyczna kontrola obwodu kontroli płomienia w trakcie każdego cyklu włączania palnika.
• Test czujnika i test światła obcego – rozpoczynają się po zakończeniu dopalania; nieszczelne (niezamknięte) zawory paliwa powodują awaryjne wyłączenie.
• Kontrola styków (m.in. styków zezwolenia dla paliwa) pod kątem zgrzania podczas nadmuchu końcowego.
• Możliwość realizacji funkcji zdalnych: zdalna sygnalizacja usterek, zdalne odblokowanie oraz zdalne wyłączenie awaryjne.

Kontrola płomienia

Sterownik współpracuje z:

• czujnikami UV: QRA2 / QRA4 / QRA10,
• czujnikiem jonizacyjnym płomienia.

Dla zapewnienia poprawnego przesyłania sygnału płomienia przewody czujnika należy prowadzić osobno (nie układać razem z innymi przewodami), a w instalacjach z QRA2/QRA4/QRA10 należy wykonać wymagane uziemienie.

Dane techniczne

• Napięcie sieciowe: AC 230 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Zużycie własne: ok. AC 3,5 VA
• Ciężar: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia)
• Klasa ochronności: II
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: 1 A, AC 250 V (między 4–5 oraz 4–12); min. 1 A, AC 250 V (między 4–14)

Warunki otoczenia

• Temperatura (praca / transport / składowanie): -20…+60°C
• Wilgotność: <95% r.h.
• Maks. wysokość montażu: 2000 m n.p.m.
• Uwaga: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody.

Parametry pomiaru prądu czujnika

• Jonizacja – napięcie w czujniku: praca AC 330 V (±10%), test AC 380 V (±10%)
• Jonizacja – prąd zwarciowy: maks. 0,5 mA
• Jonizacja – zalecany zakres przyrządu pomiarowego: 0…50 µA
• Jonizacja – dozwolona długość przewodu czujnika: maks. 80 m (kabel normalny, układany osobno), maks. 140 m (kabel ekranowany; ekran do odpowiedniego zacisku uziemienia)
• Jonizacja – wymagany prąd czujnika podczas pracy: min. 6 µA (możliwy maks. 200 µA)
• QRA2/QRA4/QRA10 – napięcie zasilania: praca AC 330 V (±10%), test AC 380 V (±10%)
• QRA2/QRA4/QRA10 – wymagany prąd czujnika podczas pracy: min. 70 µA
• QRA2/QRA4/QRA10 – możliwy prąd czujnika: maks. 700 µA (podczas pracy), maks. 1000 µA (podczas testu)
• QRA2/QRA4/QRA10 – dozwolona długość przewodu czujnika: maks. 100 m (kabel normalny, układany osobno), maks. 200 m (kabel ekranowany; ekran do odpowiedniego zacisku uziemienia)

Wykonanie i diagnostyka

• Konstrukcja wtykowa (sterownik współpracuje z podstawką przyłączeniową).
• Przycisk odblokowania z przezroczystym okienkiem – widoczna lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej, który symbolami informuje o rodzaju i czasie wystąpienia usterki.
• Odblokowanie po awaryjnym wyłączeniu: przycisk odblokowania naciskać wyłącznie ręcznie i nie dłużej niż 10 s.

Trwałość

Znamionowa trwałość sterownika palnika wynosi 250 000 cykli uruchomienia palnika (co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania od daty produkcji). Po osiągnięciu tej trwałości sterownik powinien zostać wymieniony przez autoryzowany personel.

Akcesoria (do zamówienia osobno)

• Czujniki płomienia UV: QRA2, QRA4, QRA10
• Podstawki przyłączeniowe: AGM410490550 (gwint Pg11), AGM14.1 (gwint M16)
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (rynek holenderski)

Podsumowanie

Siemens LFL1.148 to sterownik palnika z rodziny LFL1... do palników nadmuchowych średniej i dużej mocy, zapewniający sekwencyjne sterowanie rozruchem oraz rozbudowane funkcje bezpieczeństwa z nadzorem płomienia (UV QRA2/QRA4/QRA10 lub jonizacja). Wtykowa konstrukcja, wbudowany bezpiecznik aparatowy oraz czytelna diagnostyka poprzez wskaźnik pozycji awaryjnej wspierają niezawodną eksploatację układu spalania w aplikacjach przemysłowych.

Pliki do pobrania:
LFL1.148 Karta katalogowa
